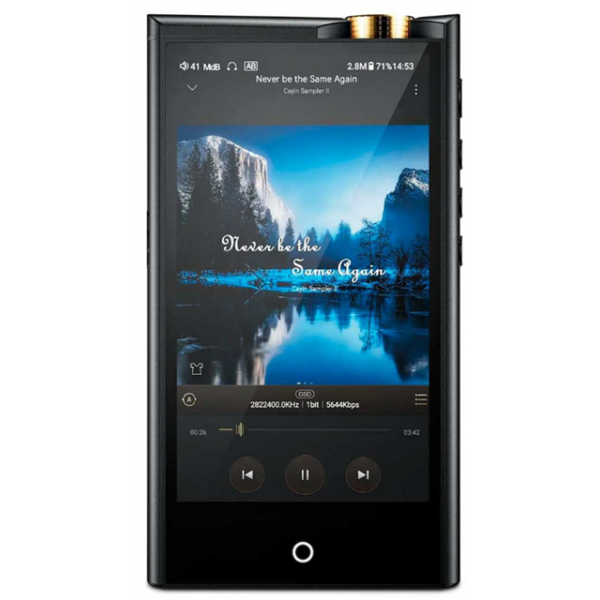

Cayin N7

Cayin N7

El reproductor portátil Cayin N7 encabeza la nueva línea de reproductores Hi-Res de la firma con novedades actualizadas para uso y disfrute audiófilo. En su sección analógica, encontramos un buen surtido de entradas y salidas, incluida un minijack 4.4 mm balanceada tanto de auriculares como de línea. Gracias a su red de 1-Bit para decodificar DSD512 y su etapa de amplificación en clase A/AB, puedes obtener el máximo rendimiento en un dispositivo de sus características.
En su sección más tecnológica, destaca la integración de Snapdragon 665 y Android 12 para poder aprovechar la instalación de aplicaciones de streaming. ¡Descubre lo nuevo de Cayin!.

Diseño totalmente balanceado
Estar formado por componentes discretos es técnicamente más exigente, pero deja más espacio para afinar la firma del sonido y obtener un rendimiento superior. En el reproductor portátil Cayin N7, el circuito estéreo regular se compone de canal izquierdo (L) y derecho (R), mientras que el circuito balanceado contiene entradas diferenciales y salidas diferenciales, por lo que se requiere L+,L-, R+, R.
Por primera vez, Cayin se atreve a usar un circuito formado por componentes discretos para DAC, LPF y amplificador de auriculares en un DAP. Adopta un diseño de PCB simétrico de doble cara para N7, minimiza la interferencia y mantiene el diseño y la longitud de la ruta de la señal sea lo más uniforme posible.

Pure 1-Bit DSD DAC
El Cayin N7 integra un diseño de 1 bit microminiaturizado diseñado a propósito, con un circuito DAC de componentes completamente discretos:
- DAC discreto de 1 bit: convierte la señal digital en señal analógica a través de una red de resistencias de película delgada compuesto por 128 unidades (4x32) de alta precisión.
- FPGA: mejora la salida y la señal de audio digital.
- Puente de audio: transferencia DSD inalterada, para convertir PCM a flujo de bits de 1 bit antes de transmitir al circuito DAC.
- Fuente de alimentación: Sofisticada de bajo ruido con circuito de suministro altamente aislado para soportar diferentes funciones de procesamiento digital y analógico por separado.

LPF discreto
Diseño de componentes discretos para ganancia en bucle cerrado, retroalimentación negativa y arquitectura de circuito del LPF.
Después de numerosos intentos, desarrollamos un circuito de amplificación push-pull simétrico de Clase A basado en transistores bipolares duales NPN+PNP, que ofrece un alto rendimiento en un espacio de placa reducido y un bajo consumo de energía/disipación de calor.

Amplificador de auriculares discreto
El reproductor portátil N7 incluye un circuito basado en componentes discretos de 4 canales con JFET (Puerta de unión) de grado de audio de bajo ruido. También cuenta con optimización especial para in-ear monitor IEM de baja impedancia y auriculares portátiles.

Sincronizado con precisión
La sofisticada red de resistencias puede decodificar satisfactoriamente cuando su algoritmo puede sincronizarse perfectamente contra diferentes frecuencias de muestreo. Este reproductor portátil N7 emplea DOS osciladores de cristal de femtosegundo con ruido de fase extremadamente bajo (-100 dBc) para facilitar la reproducción de baja fluctuación de alta precisión. El bajo jitter minimiza el artefacto digital y mejora la musicalidad y la naturalidad de lo digital reproducción de audio.

Modo de operación de amplificador dual de clase A / AB
Los modos clase A y clase AB se pueden intercambiar a través del menú desplegable para personalizar la firma de sonido y adaptarse a tus preferencias personales, géneros musicales y auriculares de todo tipo.
Personalice la firma de sonido para adaptarla a sus preferencias personales, géneros musicales y/o combinarlos con diferentes auriculares in-ear monitor / auriculares.

El diablo está en los detalles
La amplificación de Clase A requiere que todos los canales tengan una ganancia casi idéntica, debemos hacer coincidir manualmente los componentes críticos, como por ejemplo, e instalarlos manualmente en la PCB antes de realizar la soldadura por reflujo. La corriente estática debe estar bien controlada para que los componentes discretos permanezcan en funcionamiento perfectamente estable en Modo de saturación. Es necesario realizar ajustes para compensar la desviación causada por componentes discretos.
Se instalan múltiples resistencias ajustables para que podamos ajustar la PCBA manualmente para que coincida con nuestro diseño de referencia de manera consistente.

Salida de línea dual compartida y salida de previo
Tanto la salida balanceada de 4,4 mm como la de un solo extremo de 3,5 mm se pueden configurar en salida de línea o salida de previo.
Permita al usuario conectar el N7 a una amplia variedad de dispositivos de audio portátiles, de escritorio y domésticos.
Controladores de línea dedicados para manejar la señal de salida de línea y salida de previo de forma independiente, asegurándose de que ambas salidas estén optimizadas para sus aplicaciones.

Salida de línea limpia y sin amplificar
La salida de línea Line Out es una salida de nivel de línea de voltaje fijo que pasa por alto el control de volumen.
Sirve como fuente de alta calidad para amplificador de auriculares (portátil o de escritorio) y amplificador integrado en sistemas de audio domésticos.
Conéctese a Cayin HA-3A a través del modo de entrada de línea.

Preamplificador portátil único
Pre-Out es una salida de nivel de línea de voltaje variable  con control de volumen analógico de alta precisión.
Sirve como preamplificador de alta calidad para amplificadores de potencia (portátiles o de escritorio).
Conéctese a Cayin C9 a través del modo de entrada de previo.

Precisión profesional
Volumen analógico de escalera de resistencia controlada electrónicamente de bajo ruido y baja distorsión  de JRC, comúnmente utilizado en preamplificadores audiófilos.
El amplificador integrado de 4 canales en uno ofrece mayor precisión y menor consumo de energía que dos amplificadores de volumen estéreo.
Perilla de volumen de latón dedicada con patrones para mejorar el agarre, proporciona un control preciso y una presentación elegante.

Soporte MQA
MQA (Master Quality Authenticated) es una marca británica galardonada tecnología que ofrece el sonido del maestro original grabación. Un archivo MQA maestro está completamente autenticado y es pequeño suficiente para transmitir o descargar.
El reproductor portátil N7 ahora incluye tecnología MQA, que habilita archivos de audio MQA con decodificación hasta 16x, lo que se traduce en cifras de 705,6 kHz y 768 kHz para reproducir con calidad de estudio.

Distintivo Hi-Res Wireless
El Cayin N7 admite múltiples códecs de audio Bluetooth 5.0:
- LDAC (hasta 96 kHz)
- UAT (hasta 192 kHz)
- AAC (hasta 48 kHz)
- SBC (hasta 48 kHz)
En el modo Receptor, el DAP funciona con una resolución de 192 kHz o DAC inalámbrico de 96 kHz. En el modo de transmisión, el DAP sirve como fuente digital a sus altavoces o auriculares Bluetooth.

Personalizado para una experiencia musical
Con este Cayin N7 encontramos un Snapdragon 665 de 64 bits, 4G de RAM y un FPGA de alto rendimiento para codificación propietaria. Su Android 12 personalizado permite instalar cualquier aplicación de terceros; mientras que la función DTA (Audio de transporte directo) permite omitir SRC durante la reproducción local.
En materia interna, el reproductor Hi-Res ofrece almacenamiento interno de 64 GB y soporte de tarjetas microSD hasta 1TB.

Explora la música online
WiFi de doble banda de 2,4 GHz / 5 GHz
Mejore la conexión WiFi utilizando un marco de aluminio como antena inalámbrica, ofreciendo una experiencia de transmisión en línea más placentera y estable.
Soporte de actualización de firmware OTA en línea.

Control vía móvil
Gracias a la compatibilidad con HiByCast, el N7 se puede conectar al móvil y controlarlo desde él con la misma interfaz de usuario y funciones.
Así, todas las funciones de la aplicación y del sistema están disponibles de forma remota:
- Controlar el volumen y la reproducción.
- Administrar y explorar la biblioteca de música.
- Instalar, operar y administrar aplicaciones de terceros.
- Configuración completa del sistema como conectividad, seguridad y accesibilidad.

Batería de larga duración
La enorme batería de litio de 3.8V 9000 mAh integra un sistema de administración de energía cuidadosamente ajustado. Puedes cargar tu dispositivo con PD2.0, para que puedas cargar tu DAP del 20% al 80% en aproximadamente 2 horas.
Las cifras de batería permiten reproducir la música de forma continúa con hasta 10 horas con auriculares de un solo extremo de minijack 3.5 mm y 8,5 horas con minijack 4.4 mm balanceado.

Practicidad y artesanía
La aleación de aluminio 6063 mecanizada por CNC de alta precisión con un acabado de pulido fino proporciona una excelente resistencia a la corrosión y es sensacional al tacto y al manejo. Los botones físicos están cuidadosamente preparados para operar con una sola mano.
La pantalla nítida FHD TFT de 5", cumple con las últimas expectativas de los usuarios sin agotar la batería demasiado rápido. A través de ella, puedes ejecutar funciones como el doble toque mediante la pantalla táctil multipunto para una operación simple y directa.

Accesorios incluidos: Funda de cuero, Adaptador 4.4mm - 2.5mm, Adaptador 3.5mm - 2.5mm, Cable USB de tipo C, Protector de pantalla cristal templado, Manual de usuario

ESPECIFICACIONES

• MODELO Cayin N7
• CPU Snapdragon 665
• SISTEMA OPERATIVO Android 12 personalizado
• PANTALLA 5" TFT multipunto
• APPS Google Play preinstalado
• REPRODUCCIÓN SIN PÉRDIDAS DTA bypass Android SRC
• MEMORIA RAM 4GB
• ALMACENAMIENTO 64GB
• TARJETA DE MEMORIA Hasta 1TB
• BLUETOOTH Bluetooth 5.0
• CÓDECS BLUETOOTH LDAC, UAT, AAC, SBC
• WI-FI 2.4/5GHz IEEE - 802.11a/b/g/n/ac
• REPRODUCTOR INTEGRADO Cayin Music, HiBy Music
• AUDIO BRIDGE DSD direct Pass through, PCM transcode to DSD512
• FPGA Re-clock, De-jitter, Re-shaping DDC
• DAC Fully Balanced Discrete 1-Bit Resistor Newtork DSD DAC
• LPF Circuito discreto BJT
• CONTROL DE VOLUMEN 4 canales
• AMPLIFICADOR DE AURICULARES Discreto, 4 canales balanceado
• SALIDAS DE AURICULARES 1 x minijack 3.5 mm (Single-Ended)
• 1 x minijack 4.4 mm (Balanceada)
• SALIDAS DE LÍNEA 1 x minijack 3.5mm (Single-Ended)
• 1 x minijack 4.4mm (Balanceada)
• ENTRADAS DIGITALES 1 x puerto USB
• 1 x entrada digital coaxial
• PUERTOS USB USB Tipo C: USB 3.1, OTG Audio digital PD2.0
• MATERIAL Aluminio
• DIMENSIONES 142 mm (Alto) x 77.8 mm (Ancho) x 22.2 mm (Fondo)
• PESO 380 g
• BATERÍA 3.8V - 9000 mAh

SALIDA DE AURICULARES 3.5 MM

• POTENCIA DE SALIDA 250 mW a 32 ohmios
• RESPUESTA EN FRECUENCIA 20 - 20.000 Hz (0.2 dB, Fs = 192 kHz)
• DISTORSIÓN ARMÓNICA TOTAL + RUIDO (THD+N) 0.004% (1 Vrms)
• RANGO DINÁMICO 110 dB
• RELACIÓN SEÑAL/RUIDO 115 dB
• SEPARACIÓN DE CANALES 78 dB
• IMPEDANCIA DE SALIDA 0.6 ohmios

SALIDA DE AURICULARES 4.4 MM BALANCEADA

• POTENCIA DE SALIDA 500 mW a 32 ohmios
• RESPUESTA EN FRECUENCIA 20 - 20.000 Hz (0.2 dB, Fs=192 kHz)
• DISTORSIÓN ARMÓNICA TOTAL + RUIDO (THD+N) 0.004% (1 Vrms)
• RANGO DINÁMICO 112 dB
• RELACIÓN SEÑAL/RUIDO 116 dB
• SEPARACIÓN DE CANALES 110 dB
• IMPEDANCIA DE SALIDA 1.2 ohmios

SALIDA DE PREOUT 3.5 MM SINGLE ENDED

• NIVEL DE SALIDA 4.0 Vrms máx.
• RESPUESTA EN FRECUENCIA 20 - 20.000 Hz (0.2 dB, Fs = 192kHz)
• DISTORSIÓN ARMÓNICA TOTAL + RUIDO (THD+N) 0.005% (1 Vrms)
• RANGO DINÁMICO 112 dB
• RELACIÓN SEÑAL/RUIDO 116 dB
• SEPARACIÓN DE CANALES 98 dB
• IMPEDANCIA DE SALIDA 110 ohmios

SALIDA DE PREOUT 4.4 MM BALANCEADA

• NIVEL DE SALIDA 7.0 Vrms máx.
• RESPUESTA EN FRECUENCIA 20 - 20.000 Hz (0.2 dB, Fs=192 kHz)
• DISTORSIÓN ARMÓNICA TOTAL + RUIDO (THD+N) 0.004% (1 Vrms)
• RANGO DINÁMICO 114 dB
• RELACIÓN SEÑAL/RUIDO 117 dB
• SEPARACIÓN DE CANALES 105 dB
• IMPEDANCIA DE SALIDA 220 ohmios

SALIDA DE LÍNEA 3.5 MM SINGLE ENDED

• NIVEL DE SALIDA 2 Vrms máx.
• RESPUESTA EN FRECUENCIA 20 - 20.000 Hz (0.2 dB, Fs=192 kHz)
• DISTORSIÓN ARMÓNICA TOTAL + RUIDO (THD+N) 0.005% (1 Vrms)
• RANGO DINÁMICO 112 dB
• RELACIÓN SEÑAL/RUIDO 116 dB
• SEPARACIÓN DE CANALES 98 dB
• IMPEDANCIA DE SALIDA 100 ohmios

SALIDA DE LÍNEA 4.4 MM BALANCEADA

• NIVEL DE SALIDA 4 Vrms máx.
• RESPUESTA EN FRECUENCIA 20 - 20.000 Hz (0.2 dB, Fs=192 kHz)
• DISTORSIÓN ARMÓNICA TOTAL + RUIDO (THD+N) 0.004% (1 Vrms)
• RANGO DINÁMICO 114 dB
• RELACIÓN SEÑAL/RUIDO 117 dB
• SEPARACIÓN DE CANALES 105 dB
• IMPEDANCIA DE SALIDA 200 ohmios

INTERFAZ DIGITAL

• I2S Conector mini HDMI / PCM hasta 32bit/768kHz, DSD512
• ENTRADA DIGITAL COAXIAL Conector USB de tipo C (75 Ohmios)
• PCM hasta 24 Bits / 192 kHz; DSD hasta DoP64
• SALIDA DE AUDIO USB Conector USB de tipo C
• PCM hasta 32 Bits / 768 kHz; DSD hasta DSD512
• DAC USB AUDIO Conector USB de tipo C, puerto USB Audio Class 2.0 / Compatible con Windows, MacOs, Android, iOS / PCM hasta 32 Bits / 767 kHz, DSD hasta DSD512 o DoP256
• BLUETOOTH TRANSMISOR Bluetooth 5.0 / Códec UAT, LDAC, AAC, SBC
• BLUETOOTH RECEPTOR UAT, LDAC, AAC, SBC
