Teac TN-5BB

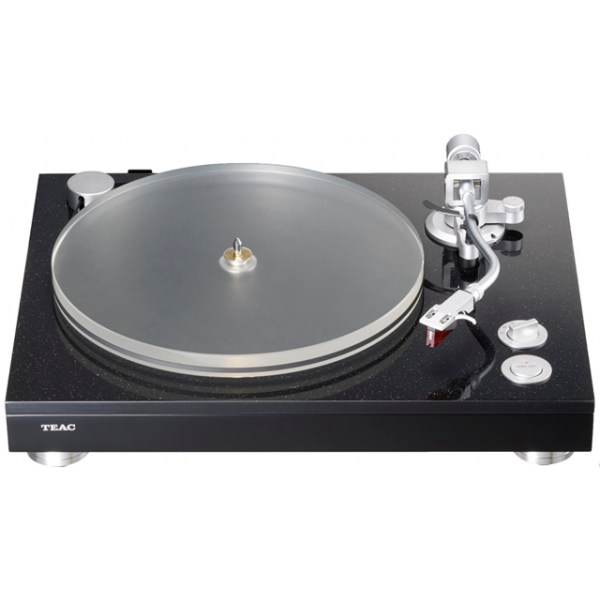

Teac TN-5BB Tocadiscos de tracción por correa

Un auténtico tocadiscos analógico de transmisión por correa con salida balanceada XLR

Este tocadiscos analógico, que soporta la salida balanceada de MC, presenta un chasis híbrido que combina mármol sintético, papel washi y materiales MDF junto con un brazo universal de 9 pulgadas en forma de S que utiliza un cojinete de borde de cuchillo.

Los tocadiscos son los escenarios para sacar la pasión de los artistas y la magia de sus ingenieros que se han infundido en los discos. Con mármol sintético negro azabache y MDF acabado en negro piano, el TN-5BB es un escenario realmente digno que logra tanto la supresión funcional de las vibraciones no deseadas como un diseño majestuoso y moderno.

Utilizando los conectores XLR incorporados para formar un equipo con un amplificador fonográfico que admite una conexión equilibrada, las señales más leves transmitidas por el cartucho pueden recrearse con una intensidad aún mayor.

El diseño del brazo es una colaboración de SAEC×TEAC, es otro componente que realza aún más este escenario musical. El plato acrílico de 20 mm de espesor es impulsado por nuestro original Sistema de Servo Detección de Rotación de Platos (PRS3).

¿Estás listo para experimentar el sonido que los artistas e ingenieros realmente querían que escucharas?

Características:

Dos velocidades de rotación: 33-⅓, 45 y 78 RPM

Servo sistema de detección de rotación de placas (PRS3)

El brazo de tono de cuchillo equilibrado estáticamente

Función de ajuste VTA (ajuste de la altura del brazo de tono) (+6 mm)

Peso del gabinete de 10,6 kg

Peso de la bandeja de 1,7 kg (acrílico de 20 mm de espesor)

Función antipatinaje

Levantador de brazo motorizado

Función de elevación automática del brazo sin contacto (puede ser activada o desactivada)

Conectores de salida balanceada XLR

Conectores de salida RCA no balanceados

Conector GND

Pies de aluminio maquinado de altura ajustable en cuatro puntos

Cubierta de polvo de acrílico

La carcasa de la cabeza de aluminio fundido (cable de plomo) se incluye

Soporta cartuchos con un peso de 15-23 g (incluyendo el casco)

Cables RCA y de tierra incluidos

Llave en L para el ajuste de la altura del elevador de brazo

Llave en L para el ajuste del VTA

Medidor de alineación de cartuchos

El chasis híbrido con composición multimaterial suprime las vibraciones no deseadas

El chasis tiene una estructura multicapa que combina una pesada placa base de MDF de 36 mm con una alta pérdida interna y un mármol sintético de 12 mm con una rigidez excepcional. (El peso del gabinete es de 8.8kg.) Se ha logrado una gran resistencia a la retroalimentación con esta excelente rigidez y supresión de la vibración. El brazo del tono y la placa están montados en la placa superior de mármol sintético mientras que el motor, que causa la vibración, está montado en la placa base de MDF. Estas estructuras separadas que utilizan estos materiales como amortiguadores aíslan el brazo del tono y el motor entre sí. Se ha realizado una estructura general con una quietud sobresaliente que reduce la transmisión de las vibraciones del motor al brazo tonal.

Basándonos en nuestra experiencia usando hojas giratorias de papel washi japonés del grosor apropiado y después de repetidas pruebas de escucha, determinamos que el papel washi es el mejor material para usar como almohadilla entre el mármol sintético y el MDF para lograr un óptimo balance de sonido. Al usar washi en lugar de goma o metal, se puede extraer la vitalidad original del sonido cuando se reproducen los discos.

La estructura de transmisión por correa del PRS3 soporta una rotación precisa y estable del plato

Idealmente, una vez iniciado, la rotación del plato continuaría por su propio peso e inercia, pero esto es imposible, por supuesto. El TN-5BB utiliza el método de transmisión por correa con una correa plana que transmite la potencia del motor de corriente continua a la circunferencia exterior del plato. Un sensor óptico en la parte inferior del plato detecta la velocidad de rotación del mismo, y un mecanismo de ajuste automático de la rotación aplica un servo al motor en respuesta. Este Servo Sistema Sensor de Rotación del Plato (PRS3) realiza una alta precisión de rotación que sería difícil de lograr con sólo la inercia y un motor. Soportando tres velocidades, 33-⅓, 45 y 78 rpm, este plato giratorio puede reproducir discos antiguos así como discos de 78 rpm con alta calidad de audio.

Plato de acrílico de 20 mm de espesor

Para el plato se utiliza acrílico con excelente nivelación y pérdida interna. El acrílico de 20 mm de espesor tiene 1,7 kg de peso y realiza un alto momento de inercia. El material de polivinilo utilizado en los discos asume fácilmente cargas eléctricas negativas. El acrílico tiene esta misma propiedad, pero estos materiales están relativamente cerca en las series triboeléctricas*. Esto tiene la ventaja de dificultar la electrificación aunque se rocen directamente entre sí. Los discos pueden colocarse directamente en el plato sin utilizar una hoja giratoria, lo que permite disfrutar de su claro sonido.

*Una serie triboeléctrica es una lista de materiales ordenados según la facilidad con que desarrollan cargas positivas y negativas. Los materiales que están cerca en una serie triboeléctrica no desarrollan fácilmente cargas eléctricas incluso cuando se frotan directamente entre sí. Por el contrario, desarrollan cargas más fácilmente cuanto más lejos estén unos de otros.

El rastreo fiable realizado con el brazo de tono de borde de cuchillo que es una colaboración SAEC × TEAC

Este brazo de tono de cuchillo fue creado en colaboración con SAEC, una marca japonesa con 40 años de experiencia en el diseño de armas de tono. Utilizando un rodamiento de acero inoxidable para el borde del cuchillo para la parte móvil vertical, hemos realizado un seguimiento de las ranuras de registro que es altamente sensible y fiable. Además, para la parte móvil lateral, se ha sustituido una estructura convencional que tiene un rodamiento de bolas en un punto de apoyo por una estructura que utiliza rodamientos de bolas de alta precisión de fabricación japonesa en dos puntos de apoyo. La altura de la base del brazo de tono puede ser ajustada. El ángulo de seguimiento vertical (VTA) puede ser ajustado en un rango de 6mm y optimizado para cartuchos de varias alturas. La geometría del brazo de tono se adhiere a la alineación de Baerwald recomendada por el IEC.

Levantamiento automático del brazo cuando termina la reproducción

El uso de un elevador de brazo motorizado permite subir y bajar el brazo con un solo botón y también emplea una función que levanta automáticamente el brazo por medio de un sensor óptico sin contacto después de que termina la reproducción. La función de elevación automática del brazo se puede cancelar cuando se reproducen discos que no se ajustan a las normas.

El cable de plomo del brazo utiliza material PC-Triple C fabricado por SAEC

El cable conductor que utiliza el conductor PC-Triple C hecho por SAEC se emplea para el cableado dentro del brazo de tono. Con un rendimiento conductivo sobresaliente, este conductor transmite incluso señales débiles de los registros analógicos.

PC-Triple C

PC-Triple C realiza un rendimiento sobresaliente del conductor utilizando tecnologías únicas de extrusión de forja continua desarrolladas por FCM Co., Ltd. (una filial de Furukawa Electric Co., Ltd.). Los límites de los granos de cristal que obstruyen la transmisión de la señal se reducen al máximo y los cristales se unen en la dirección longitudinal.

.

Especificaciones:

Sección de amplificación

Distorsión armónica total (Salida nominal, 1kHz, GAIN Low)

Entrada de RCA (MM) 0.002%

Entrada de RCA (MC) 0.02%

Entrada XLR (MC) 0.02%

Voltaje de ruido residual (Entrada en corto, GAIN bajo, IHF-A)

Entrada de RCA (MM) 10μV

Entrada de RCA (MC) 65μV

Entrada XLR (MC) 85μV

Relación S/N (entrada corta, entrada nominal, GAIN bajo, IHF-A)

Entrada de RCA (MM) 106dB

Entrada XLR (MC) 86dB

Desviación RIAA (20Hz a 20kHz) ±0.05dB

Separación de canales -90dB o superior (MM, 10kHz, GAIN Low)

Ganancia: Entrada de RCA baja (MM) 34dB, Entrada RCA (MC) 54dB, Entrada XLR (MC) 54dB

Ganancia: Entrada de RCA alta (MM) 46dB, Entrada de RCA (MC) 66dB, Entrada XLR (MC) 66dB

Filtro subsónico 17Hz, -24dB/octava

.

Sección de entrada de fono

Entrada desequilibrada Pin RCA (compatible con MC/MM) x 1 par

Nivel máximo de entrada 150mV (MM, THD 0,1%, GAIN Low)

16mV (MC, THD 0,1%, GAIN Bajo)

Impedancia de entrada* MM 47kΩ, Impedancia de carga: 0, 100, 220, 330pF

MC 10, 22, 47, 100, 220, 470, 1kΩ

Entrada equilibrada XLR (sólo MC) x 1 par

Nivel máximo de entrada 16mV (MC, THD 0.1%, GAIN Low)

Impedancia de entrada* MC 10, 22, 47, 100, 220, 470, 1kΩ

* cambiable desde los Ajustes

.

Sección de salida analógica

Salida desequilibrada RCA pin x 1 par

Nivel de salida nominal 2Vrms

Impedancia de salida 63Ω

Salida balanceada XLR x 1 par

Nivel de salida nominal 4Vrms

Impedancia de salida 63Ω

.

General

Potencia de funcionamiento AC 120V, 50/60Hz (US/Canadá/Taiwán)

AC 230V, 50/60Hz (Europa/Asia)

Consumo de energía 19W

Dimensiones totales (An x Al x P) 290 x 84,5 x 252,5 mm

Peso 4,5 kg

.

Accesorios incluidos

Cable de alimentación x1

Cojines para el pie x3

Manual del propietario x1
