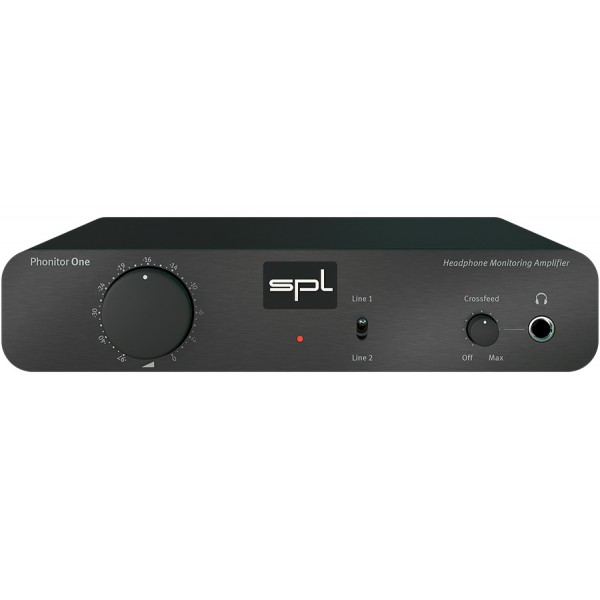

SPL Audio Phonitor One

SPL Audio Phonitor One

Dos amplificadores operacionales Burr-Brown OPA 2134 SoundPlus™ proporcionan la preamplificación. Estos están especialmente diseñados para circuitos audiófilos y se caracterizan por un ruido extremadamente bajo y una distorsión mínima de sólo 0,00008%.

Gracias a una verdadera etapa FET, el OPA 2134 alcanza una velocidad de giro de 20V/µs, lo que lo convierte en un amplificador operacional de alta velocidad. Esto tiene un efecto positivo inmediato en la vivacidad de la reproducción.

Además, se instalan condensadores de película de baja capacitancia en la trayectoria de la señal como condensadores de derivación de los condensadores de acoplamiento, lo que asegura una transmisión más precisa de los componentes de la señal de alta frecuencia.

Como condensadores de acoplamiento se utilizan los excelentes condensadores electrolíticos de oro de 'doble capa eléctrica' de Panasonic. Ofrecen la mayor capacidad de almacenamiento de todas las tecnologías de condensadores.

El amplificador de potencia.

La etapa de salida del amplificador de los auriculares está diseñada como un amplificador push-pull en modo clase AB. Los transistores bipolares comparten la amplificación de las semiondas positivas y negativas, lo que produce una mayor ganancia y un mayor voltaje de salida que en el funcionamiento en clase A, donde un solo transistor amplifica ambas semiondas.

Los transistores de la etapa de salida están acoplados térmicamente y, por lo tanto, funcionan de manera particularmente coherente, lo que contribuye a una imagen de sonido consistente y estable.

La fuente de alimentación tiene un circuito tampón con baja resistencia de la fuente, lo que asegura generosas reservas de corriente incluso cuando se utilizan auriculares de baja impedancia.

La revolución en el amplificador de los auriculares está la Phonitor Matrix, con alimentación cruzada ajustable, gracias a la cual se pueden crear mezclas con auriculares que suenan igual en los altavoces.

La Phonitor Matrix en su mayor etapa de expansión tiene tres parámetros de ajuste: Alimentación cruzada, ángulo de los altavoces y nivel central.

En el Phonitor One, el nivel central está preestablecido en -1 dB y el ángulo de los altavoces en 30°. Estos son los valores más utilizados.

La función de alimentación cruzada determina la diafonía de los canales, la llamada diferencia de nivel interaural. La intensidad de la alimentación cruzada es totalmente variable.

Al principio de la ruta de control la función no está en la ruta de audio. Sólo se activa añadiéndola mediante un relé (circuito de histéresis). Por lo tanto, si no se desea, la señal de audio no pasa por la etapa de alimentación cruzada.

Dos entradas de línea.

Se pueden conectar dos entradas analógicas estéreo al Phonitor Uno.

Fuentes como un convertidor DA, un reproductor de CD, un mezclador, un sintetizador o una máquina de cinta analógica/pletina de cintas pueden conectarse a las entradas de línea analógicas, ya sea balanceadas (tomas TRS) o no balanceadas (RCA).

Si desea conectar su computadora, tableta o teléfono directamente, consulte Phonitor One d con entrada USB y un conversor DA de 32 bits de última generación.

La fuente de alimentación.

El buen sonido siempre empieza con la fuente de alimentación. Aquí es donde se sientan las bases para el rendimiento de todo el dispositivo.

Aunque "sólo" suministramos una fuente de alimentación de 12 V, la fuente de alimentación secundaria en su interior genera un nivel de tensión de +/-17 Voltios para las secciones de audio analógico con el que se pueden alcanzar niveles profesionales de hasta +22,5 dB!

Una elaborada regulación de tensión de funcionamiento de baja caída proporciona más "jugo" y regula limpiamente incluso cuando se alcanza la tensión máxima de funcionamiento.

El Phonitor One proporciona toda la potencia cuando se utiliza con la fuente de alimentación de 1,5 A incluida. Utilice la fuente de alimentación de 12 V incluida en el volumen de suministro. El interruptor de encendido pone en funcionamiento el Phonitor One.

Especificaciones:

Entradas analógicas; 6.35 mm (1/4") TRS Jack (balanceado), RCA.

Ganancia de entrada (máx.).

+22,5 dBu.

Impedancia de entrada Line In 2 (balanceada).

20 kΩ.

Rechazo de modo común.

< 60 dB.

Impedancia de entrada Line In 1 (no balanceada).

47 kΩ.

Salida de auriculares; jack TRS de 6,35 mm (1/4").

Cableado.

Punta = Izquierda, Anillo = Derecha, Manga = GND.

Impedancia de la fuente.

20 Ω.

Rango de frecuencia (-3 dB).

10 Hz - 200 kHz.

Ruido (Ponderación A, 600 Ω).

-97 dBu.

THD + N (0 dBu, 10 Hz - 22 kHz, 600 Ω).

0,002 %.

THD + N (0 dBu, 10 Hz - 22 kHz, 32 Ω).

0,013 %.

Potencia máxima de salida (600 Ω).

2 x 190 mW.

Potencia máxima de salida (250 Ω).

2 x 330 mW.

Potencia máxima de salida (47 Ω).

2 x 400 mW.

Atenuación del desvanecimiento (600 Ω).

-99 dB.

Diafonía (1 kHz, 600 Ω).

-75 dB.

Fuente de alimentación interna.

Tensión de funcionamiento para el audio analógico.

+/- 17 V.

Tensión de funcionamiento para el amplificador de los auriculares.

+/- 19 V.

Tensión de funcionamiento para los relés.

+12 V.

Fuente de alimentación externa.

Adaptador de conmutación CA/CC.

Pozo medio GE18/12-SC.

Enchufe DC.

(+) clavija 2.1mm; (-) anillo exterior 5.5mm.

Entrada.

100 - 240 V AC; 50 - 60 Hz; 0.7 A.

Salida.

12 V DC; 1,5 A.

Dimensiones y peso.

Anchura x Altura x Profundidad (anchura x altura incl. pies x profundidad).

210 x 49,6 x 220 mm.

Peso unitario. 1,40 kg.
