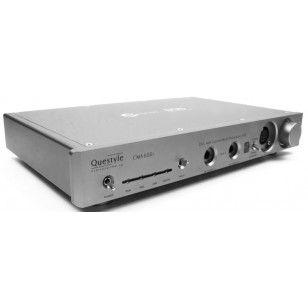

Questyle CMA600i DAC y Ampli auriculares

Questyle CMA 600i. Un “todo en uno” que combina calidad de sonido y buena construcción
DAC con amplificador de auriculares

Questyle CMA 600i. El amplificador de auriculares y DAC CMA600i sigue el diseño de amplificación de corriente de los modelos superiores de Questyle. Este modelo posee una impresionante distorsión del 0.00034% con una potencia de salida de hasta 950mW con auriculares de baja impedancia

Amplificador de auriculares “Current Mode”
El CMA600i hereda la tecnología patentada “Current Mode Amplification” del buque insignia de Questyle, adopta el diseño de circuitería discreta, trabajando en Clase A. Por ello puede ofrecer una distorsión muy baja (0,00042%) y una frecuencia extra amplia de DC -600kHz (+0, -3dB). Además de garantizar esta calidad extra, el CMA600i es capaz de plantar cara a amplificadores de auriculares de alta gama a nivel mundial.

Diseño de salida totalmente balanceada
El CMA600i está equipado con una salida XLR de 4 pines y dos jacks de auriculares estándar de 6,3 mm.
Cuando la salida balanceada de 4 pines está moviendo un auricular, hay cuatro grupos de circuitos de amplificación Current Mode en pura Clase A sacando el doble de voltaje y dando una potencia cuatro veces mayor, así que puede mover fácilmente cualquier auricular con una impedancia elevada.

Chip DAC AKM AK4490
CMA600i elige AKM AK4490 como chip DAC. Al contrario que otros chips, el CMA600i ha sido especialmente diseñado con un regulador de potencia de alto voltaje (+/-7V) para alimentar independientemente el AK4490, garantizándole al CMA600i un rango dinámico ultra-amplio.

La entrada USB del CMA600i soporta una señal PCM 44,1k-384k/16-32bit y True DSD64, DSD128, DSD256, DoP (DSD over PCM)64, DoP128 en conversión. También soporta 192k/24bit en las entradas ópticas y SPDIF.

Conversión True DSD patentada
El CMA600i hereda la tecnología “True DSD converting” patentada por Questyle. El programa del CMA600i procesa el código fuente DSD del PC y su hardware proporciona un canal DSD especial para procesar la señal estrictamente bajo estándar SACD. Como el sistema operativo MAC todavía no soporta la conversión True DSD, el CMA600i también se ha diseñado para convertir la señal DoP.

Preamplificador independiente
El CMA600i dispone de un preamplificador independiente, siguiendo la tecnología patentada “Current Mode Amplification”. El preamplificador usa un circuito independiente, salida con cable RCA y XLR, máxima amplitud con 4Vrms y 8Vrms. El control de volumen es analógico, con un potenciómetro motorizado ALPS. El CMA600i está equipado con un mando a distancia, muy cómodo si lo usa para mover un par de altavoces activos.

Componentes especialmente seleccionados
La calidad del sonido depende muchísimo de los componentes. El transformador de triodos personalizado Plitron, con más de 10 grupos de regulación de potencia independiente, condensadores WIMA especialmente seleccionados, resistencias DALE, condensador Nichicon FG, conectores Neutrik… todos estos componentes de alta gama garantizan que el CMA600i ofrezca un gran sonido.

Tecnología artesanal
El CMA600i se fabrica en las instalaciones de Foxconn siguiendo estándares altísimos. Para el chasis se usa aluminio de grado aeronáutico, montado en una estructura CNC “mutual bit”, de 10mm de grosor para reducir resonancias. Las puntas son también de aluminio puro, especialmente trabajado con las máquinas CNC de Foxconn. El CMA600i presenta un acabado gris espacial, moderno y tecnológico.

Sólo nos llevó tres meses diseñar el CMA600i, pero más de un año de pruebas y afinación- la calidad de sonido es lo más importante.

Habiendo aplicado 5 circuitos diferentes, 50 componentes, más de 10 pares de auriculares y 5 pares de altavoces activos en más de 500 combinaciones, el CMA600i se dio por finalizado… con el sonido perfecto.

Estrictos estándares
Cada CMA600i, tras haber terminado el montaje, se rueda durante más de 72 horas a alta temperatura y alto voltaje, y una vez más antes de su envío. Después el CMA600i pasará el test de especificación a manos de AP2722 y obtendrá su reporte de pruebas.

Cada reporte es único y tiene dos copias: una es para el cliente y la otra se queda en Questyle para poder seguirle la pista al producto y realizar su mantenimiento.

Especificaciones
Chasis
-Acabado: plata/gris espacial
-Materiales: aluminio mecanizado mediante CNC
-Dimensiones (An x Prof x Al): 330 x 300 x 55 mm
-Peso: 3,2 kg
-Modo de funcionamiento: pura Clase A
-Voltaje: 100-120V ó 220-230V, conmutable
-Consumo: 18W

Sección de amplificador de auriculares
Ganancia: 13,4dB (x4,7)
Salida máxima:
220mW@300Ω; 950mW@32Ω (RCA)
630mW@300Ω; 1900mW@32Ω (XLR)
THD+N 0,00057%@1kHz, Po=100mW, 300Ω
0,00034%@1kHz, Po=50mW, 32Ω
SNR: 113dB
Respuesta de frecuencia: DC-100kHz (+0,-0.7dB) ；DC-600kHz (+0,-3dB)
Sensibilidad: 1,7Vrms
Entrada: salida DAC interna o RCA externa, conmutable
Salida: dos jacks de auriculares de 6,35mm, 1 salida balanceada de 4 pines

Sección de preamplificador y DAC
Archivos compatibles
SPDIF y óptica: PCM 44,1k-192k /16-24bit
USB: PCM44,1k—384k/16-32bit, True DSD64, DSD128, DSD256, DoP64, DoP128
Sistemas operativos compatibles: Win XP, Vista, Win 7, Win8, Win 10 y Mac OS
Entrada digital: SPDIF, óptica, USB-B
Kernel Streaming: WASAPI, ASIO, KS
Filtro digital: modo PCM, IIR (MP) y FIR (LP) conmutable; modo DSD: sin filtro
Salida: XLR y RCA
Amplitud máxima: XLR: 8,6Vrms; RCA: 4,3Vrms

Salida analógica:
-THD+N: RCA <0,000982/ XLR <0,00064%
-Relación señal a ruido: RCA >105dB/ XLR >121dB

.

.
