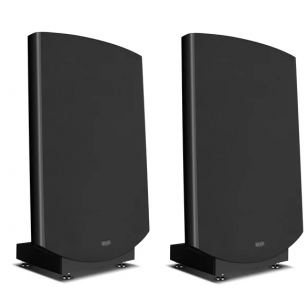

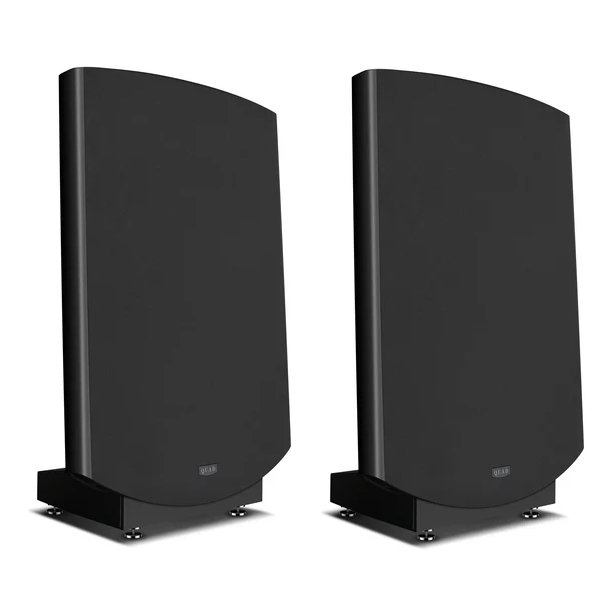

QUAD ESL 2812 X

QUAD ESL 2812 X

El concepto ESL X comenzó en 2019 como parte de una revisión exhaustiva de la planta de fabricación de QUAD Electrostatic, un conjunto dedicado exclusivamente a la producción de altavoces QUAD ESL.
Con un diseño único de cuatro paneles, pero compartiendo los mismos paneles de agudos y medios que el buque insignia ESL 2912X, el modelo 2812X, más compacto, ofrece el sonido característico de QUAD: ultratransparente, muy detallado y natural, con unos medios tan realistas que las voces y los instrumentos acústicos parecen estar en la habitación. Sin embargo, todo esto se ofrece en un formato más pequeño, ligero y menos imponente, con solo 1070 mm de altura.

El comienzo
El concepto ESL-X comenzó en 2019 como parte de una revisión intensiva de la planta de fabricación electrostática de QUAD, un conjunto dedicado exclusivamente a la producción de altavoces QUAD ESL. Bajo la experta dirección de Paul McConville, (un caballero reconocido como la máxima autoridad mundial en ingeniería QUAD ESL, con 40 años de experiencia), todos los aspectos del diseño original fueron sometidos a una evaluación exhaustiva y a un meticuloso perfeccionamiento.
Este enfoque abarcó un análisis exhaustivo de todos los procesos, pasos, técnicas, materiales, herramientas y plantillas empleados en la construcción de un QUAD ESL, con el objetivo de mejorar la calidad y la precisión del montaje de los altavoces electrostáticos.
Aprovechando técnicas como la metrología avanzada de precisión láser, QUAD llevó a cabo una revisión exhaustiva de los fundamentos del diseño ESL. Se implementaron mejoras sistemáticas en los procesos de pulverización, grabado, tensado y montaje para garantizar el máximo rendimiento. Se aplicaron rigurosas actualizaciones para implementar componentes pasivos y activos, mejorando la integridad general del sistema de los modelos ESL 2912 y 2812 vigentes en ese momento.
El equipo de ingenieros de QUAD consideró que los resultados de esta larga y laboriosa auditoría interna eran tan significativos que consideraron que merecía la pena crear un nuevo modelo en la línea del programa ESL.
Es ampliamente aceptado que la mejora de un ESL es fundamentalmente un ejercicio de construcción sobre los marcos existentes mediante mejoras incrementales, en lugar de buscar innovaciones radicales. Por consiguiente, QUAD no necesitó una revisión completa de los métodos establecidos. No obstante, estos avances incrementales han culminado ahora en una transformación significativa de los modelos 2912 y 2812 en lo que ahora se conoce como ESL X.

La historia
En 1957, el fundador de QUAD, Peter Walker, rompió con las convenciones al presentar el primer altavoz electrostático de gama completa, logrando una respuesta transitoria y una claridad que entonces se consideraban imposibles.
Los modelos posteriores (ESL-63, ESL988/989, ESL 2805/2905, ESL 2812/2912) introdujeron mejoras incrementales. Los críticos han elogiado durante mucho tiempo estos modelos por su rango medio aireado y sin esfuerzo y sus cualidades naturales de transparencia sin caja.

El corazón
Es comprensible que alguien conozca el ESL pero no sepa en qué se diferencia de los altavoces típicos. Es correcto empezar por el hecho de que un QUAD ESL no es un altavoz típico. A diferencia de los altavoces convencionales que utilizan controladores de bobina móvil, el ESL emplea un principio completamente diferente: un panel electrostático.
En el corazón de un QUAD ESL hay paneles que contienen un diafragma de fina película de Mylar, diez veces más delgada que un cabello humano. La película de Mylar está recubierta con un material conductor de alta resistencia y suspendida entre dos placas metálicas perforadas llamadas estatores.
Este diafragma único es increíblemente ligero y, por lo tanto, dinámicamente sensible. Es mucho más ligero que cualquier cono de controlador de bobina móvil y, por lo tanto, puede responder a las transiciones de señal con una velocidad y precisión increíbles.
El diafragma de Mylar se carga con un voltaje constante superior a 5,2 kV CC. Se aplica una señal de audio a los dos estatores para crear un campo eléctrico alterno, lo que hace que el diafragma de Mylar electrostático cargado sea empujado y tirado alternativamente hacia ellos. Como resultado, el diafragma vibra con precisión en respuesta a la señal musical, lo que produce la reproducción de sonido ultrapura por la que son famosos los altavoces QUAD ESL.
Debido a la ligereza del diafragma y al impulso uniforme en toda su superficie, el sonido que genera es excepcionalmente limpio, responde con precisión a los transitorios musicales y tiene una distorsión excepcionalmente baja, en particular la distorsión de intermodulación. Esto es especialmente evidente en las frecuencias medias, donde el oído humano está más sintonizado.

Diseño «Point Source»
Los paneles de frecuencia media-alta ESL de QUAD están configurados con un diseño de electrodos «anillo concéntrico», concebido inicialmente para el innovador ESL-63. En lugar de permitir que todas las secciones del diafragma se muevan de manera uniforme, el altavoz está meticulosamente diseñado para garantizar que la señal de audio parezca emanar de un punto singular en el espacio. Esta sofisticada disposición produce una imagen estéreo excepcionalmente precisa, en la que los instrumentos y las voces parecen flotar en el entorno auditivo, como si estuvieran rodeados por los propios músicos. Esta característica de fuente puntual se consigue gracias a un innovador sistema de línea de retardo, que suministra a los anillos exteriores de los estatores iteraciones gradualmente retardadas de la señal de audio.

Alto voltaje y baja distorsión
Un factor crítico que influye en el rendimiento del ESL es su voltaje de funcionamiento notablemente alto, aproximadamente 5250 voltios. Este voltaje elevado mejora sustancialmente el control y la linealidad del diafragma, lo que le permite moverse con precisión en respuesta a las señales musicales y reducir significativamente la distorsión.
Un QUAD ESL regula rigurosamente este alto voltaje mediante un circuito multiplicador que amplifica la corriente alterna estándar, complementado con un circuito de protección diseñado para evitar la sobrecarga (potencia de entrada excesiva), lo que protege al altavoz de posibles daños y distorsiones.

Las mejoras
Los intrincados detalles del proceso de fabricación contribuyen significativamente a las mejoras que son más que audibles en el ESL X. Por un lado, el tiempo necesario para fabricar un solo panel QUAD ESL se ha ampliado, por lo que el plazo para montar un sistema completo de altavoces ESL es mucho más largo. El proceso requiere un cuidado extremo y una gran atención al detalle.
Sin embargo, si profundizamos aún más, los ingenieros de QUAD han llevado las cosas al «nivel X» con algunas mejoras adicionales muy interesantes.

Mejoras importantes
La primera mejora técnica consiste en la división de la placa de circuito impreso operativa, que pasa de un diseño monolítico a tres módulos totalmente independientes. El sistema consta de un módulo multiplicador de alta tensión, un módulo de control y protección y un módulo de señal de baja tensión. Juntos, estos componentes forman una unidad integrada diseñada para ofrecer un rendimiento y una fiabilidad óptimos. Al separar físicamente la etapa multiplicadora de 5,25 kV de los sensibles circuitos de baja tensión, QUAD reduce significativamente los campos eléctricos de alta tensión dispersos. Esta estrategia de aislamiento no solo minimiza las interferencias y la diafonía, sino que también mejora notablemente la estabilidad y el rendimiento del ruido. El resultado son señales de audio cristalinas que revelan fielmente cada matiz, incluso durante los picos musicales más potentes.
En segundo lugar, es importante señalar que, específicamente para el ESL X, QUAD ha vuelto a utilizar transformadores de audio fabricados en el Reino Unido. Estos transformadores tienen un diseño meticuloso y personalizado, refinado y supervisado en el control de calidad por el renombrado equipo de servicio de QUAD, dirigido por Rob Flain. Los transformadores están diseñados específicamente para mejorar la dinámica de la señal, especialmente en los rangos de frecuencias medias y altas. El resultado es un sonido considerablemente más detallado y una linealidad excepcional. El amplio ancho de banda garantiza una respuesta plana que se extiende más allá de los 18 kHz, creando una sensación de ligereza y amplitud sin esfuerzo. Con una regulación robusta, estos transformadores eliminan eficazmente los artefactos de modulación de flujo cuando funcionan a altos niveles de presión sonora.
En definitiva, estos transformadores mejoran significativamente la dinámica de medios-agudos, agudizan los ataques transitorios y amplían la profundidad percibida del escenario sonoro con una resolución superior de la microdinámica.

ESPECIFICACIONES

• Modelo: ESL 2812 X
• Formato: altavoces dipolo de suelo con inclinación fija de 3°
• Tipo: Múltiples membranas de accionamiento electrostático
• Retardo de fuente puntual: Anillos concéntricos progresivos
• Estructura del chasis: Aluminio/acero compuesto de alta resistencia
• Elementos del panel: 4
• Salida máxima: 2 N/m² a 2 m en el eje
• Sensibilidad: 1,5 mbar por voltio referido a 1 m (equivalente a 86 dB/2,83 V rms)
• Impedancia nominal: 8 ohmios
• Variación de impedancia: 4-15 ohmios
• Entrada máxima: tensión de entrada continua (rms) - 10 V Pico de programa para salida sin distorsión: 40 V
• Entrada máxima permitida: 55
• Respuesta de frecuencia: 37 Hz - 21 kHz (-6 dB) - 33 Hz - 23 kHz (utilizable)
• Índice de directividad: consulte los diagramas polares
• Distorsión (100 dB a 1 m): por encima de 1000 Hz <0,15 %
• Por encima de 100 Hz <0,5 %
• Por encima de 50 Hz <1,0 %
• Entrada de CA: 220-240 V, 100-120 V
• Fusible de alimentación: 100 mA antisobretensión, 200-240 V
• 200 mA antisobretensión, 100-120 V
• Consumo de energía: 8 W
• Dimensiones (Al x An x Pr): 1070 x 690 x 380mm
• Peso neto: 35 kg
