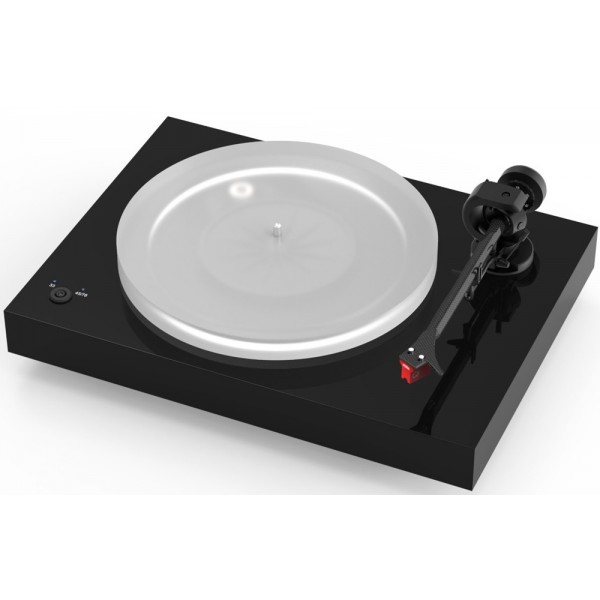

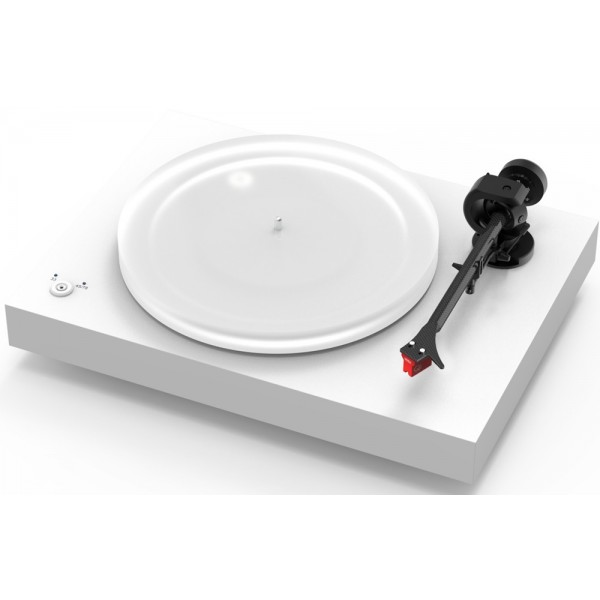

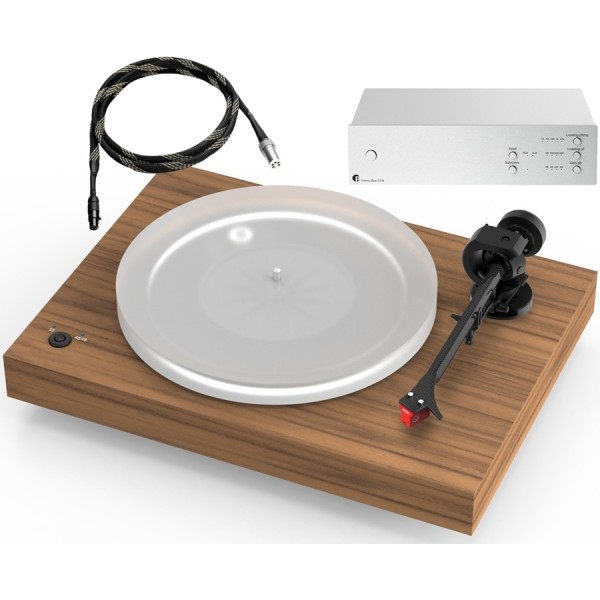

Project X2B + Phono Box S3B + Connect

Project Phono Box S3 B - Previo de fono con entrada y salidas Balanceadas. También Entradas y salidas RCA | Válido para cápsulas MM y MC | Filtro subsónico, ajuste carga e impedancia.

Disponible en color Plata y Negro

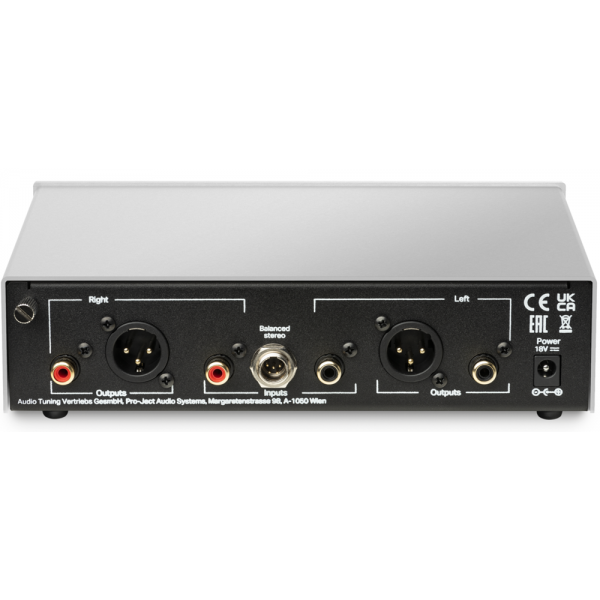

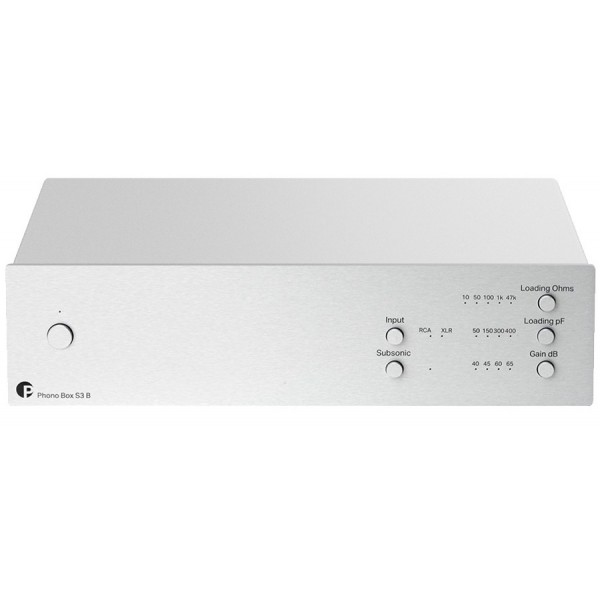

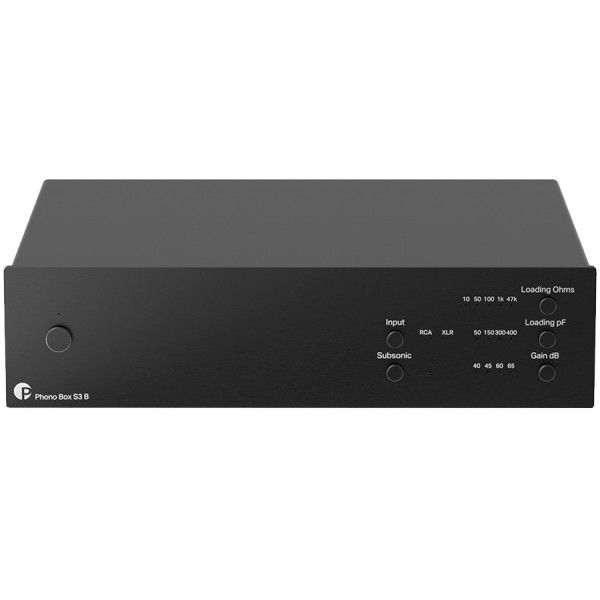

Project Phono Box S3 B

Disponible en color Plata y Negro

La nueva etapa de fono S3

Nuestra caja de fono S3 B viene en una carcasa completamente nueva.

Gracias a la carcasa más grande, hemos podido aportar nuevas características a nuestro preamplificador de fono S3. El nuevo chasis de acero y aluminio chasis de acero y aluminio con botones completos de aluminio aporta una muy buena rigidez y un espléndido aislamiento contra las interferencias.

"B" significa BALANCEADO

El diseño simétrico es la característica más destacada.

Conecte su giradiscos con el cable mini XLR de 5 pines y aproveche la ruta de la señal equilibrada. Las transmisiones simétricas, o también o también llamadas equilibradas, consisten en una señal caliente y otra fría (también llamadas + y -). Ambas cadenas de señal llevan efectivamente llevan la misma información musical. Una verdadera etapa de ganancia balanceada puede extraer la información musical final de las señales

las señales +/- y restar, eliminar, todo el ruido que podría potencialmente añadirse a lo largo de la transmisión. Como hay dos cadenas de señal separadas, también necesitamos dos secciones de amplificación individuales. Definitivamente no se ha visto en este rango de precios & ¡el mejor y más limpio amplificador para su señal de fono!

No sólo equilibrado, también discreto

La etapa de ganancia del nuevo Phono Box S3 B utiliza un diseño totalmente discreto. Un circuito discreto se compone de componentes electrónicos que son dispositivos individuales y dispares.

La sección de amplificación está construida con componentes individuales y no utiliza ningún circuito integrado. Esto hace que el proceso de diseño sea más largo y costoso. un proceso de diseño más largo y costoso, pero el resultado es la mejor calidad de sonido.

Ecualizador semipasivo

Después de tratar las señales balanceadas +/- de forma independiente se vuelven a sumar y se procesan en la etapa de etapa de ecualización RIAA semipasiva. Al mantener la etapa de ganancia totalmente simétrica, podemos optimizar las relaciones señal-ruido y mantener las interferencias al mínimo, dando a la sección de ecualización la mejor fuente para trabajar su magia en. Para las salidas XLR balanceadas, una etapa de balanceo genera una señal simétrica, por lo que vuelve a beneficiarse de las transmisiones de señales balanceadas. Las RCA son por naturaleza de un solo extremo y obtienen sus señales servidas directamente por el

ECUALIZADOR RIAA.

Opciones de carga de cápsulas

En comparación con el S2 Line, ahora puede ajustar todo fácilmente en la placa frontal. Puede conectar dos giradiscos al mismo tiempo. Los ajustes de cada entrada se almacenan en la memoria.

Son posibles grandes rangos desde 40dB hasta 65dB. Un diseño diseño equilibrado marca la diferencia. Usted puede combinarlo perfectamente con una amplia variedad de cartuchos y integrarlo perfectamente en el resto de su sistema HiFi, adaptando los niveles de volumen con precisión a otras fuentes como reproductores de CD o dispositivos de streaming. Las opciones de carga para MM y MC están diseñadas para que la más amplia gama de cartuchos funcione perfectamente con el Phono Box S3 B. Los valores ultra bajos como 50 pF o 10 ohmios le permiten situaciones especiales, por ejemplo, cables de mayor capacitancia cables de mayor capacitancia. La Phono Box S3 B siempre le tiene totalmente cubierto.

Impedancia de entrada: 10, 50, 100, 1k, 47k ohmios

Capacitancia de entrada: 50, 150, 300, 400 pF

Ganancia (+ 6dB usando la salida XLR): 40, 45, 60, 65 dB

SNR MM (40dB): 103dBV, 110dBV - 'A' ponderado

SNR MC (60dB): 85dBV, 90dBV - ponderado 'A

THD a 1 kHz: <0,001% MM, < 0,005% MC

THD (20Hz-20kHz): <0,008% MM, < 0,01% MC

Precisión de la curva de ecualización RIAA: <0,3dB / 20Hz - 20kHz

Filtro subsónico: a 20Hz con 18dB/octava

Entrada: 1x mini XLR de 5 pines / 1x par de tomas de fono RCA

Salida de nivel de línea: 1x par RCA, 1x par XLR

Alimentación DC: 18V/500mA

Consumo de energía: 18V/170mA DC, <0,5 W en espera

Dimensiones: 206 x 55 x 153 (164 con tomas) mm

Peso: 930g sin fuente de alimentación

Project Connect IT Phono DS 5P XLR - Cable balanceado de 1,23m de 5PIN DIN a Mini XLR

Project Connect IT Phono DS 5P XLR

Connect it Phono DS 5P > Mini XLR conecta los giradiscos Pro-Ject True Balanced con los preamplificadores phono True Balanced a través de sus tomas DIN de 5 patillas > mini XLR. Una señal equilibrada procedente de una cápsula fono de bobina móvil (MC) permanece equilibrada a través del plato y hasta la toma de salida DIN de 5 patillas. Esto le ofrece la opción de enviar esa señal balanceada a una etapa de fono con una entrada mini XLR. Connect it Phono DS 5P > Mini XLR dispone de conductores flexibles de cobre sin oxígeno con conectores de cobre plateado y una baja capacitancia de 90pF (ideal para fono). La longitud estándar es de 1,23 m (4,04′).

Por ejemplo, después de haber actualizado a un cartucho MC, Connect it Phono DS 5P > Mini XLR lleva la señal balanceada desde giradiscos como X8 Evolution & RPM 9 Carbon a preamplificadores de fono como Phono Box S3 B & Phono Box DS3 B con un solo tramo de cable (cualquier combo de giradiscos y preamplificador con tomas DIN de 5 pines > mini XLR se puede emparejar con Connect it Phono DS 5P > Mini XLR).

Todos necesitamos balanceado

La transmisión balanceada de la señal de fono ya está disponible de una forma sin precedentes. Ya no es necesario gastar miles de euros para conseguir la quietud mensurable que ofrece el fono balanceado. La señal de fono que sale de su cápsula no es muy diferente de la señal de micrófono: de nivel extremadamente bajo, por lo que requiere una amplificación inusualmente alta, lo que la hace más susceptible a las interferencias (más aún en la era moderna, en la que abundan los dispositivos electrónicos y en la que las señales inalámbricas campan a sus anchas). Dado que la industria discográfica utiliza conexiones XLR balanceadas para proteger la señal de micrófono, nosotros también deberíamos hacerlo con la señal de fono, igualmente delicada.

En los primeros tiempos de la grabación y reproducción de música, el funcionamiento equilibrado era necesario para evitar el ruido; equilibrado es como empezó. A medida que aumentaba la demanda de una escucha doméstica más fácil y asequible, se desarrollaron e implementaron las conexiones no balanceadas (RCA) para reducir costes y facilitar la fabricación. Por las mismas razones, éste es el tipo de conexión que se popularizó. Pocos miraron atrás y la conexión balanceada en la reproducción musical se convirtió en algo reservado sólo para la "gama alta". Para Pro-Ject, la pregunta se convirtio en esta: porque NO posicionar a nuestros clientes para que escuchen la diferencia.

¿Qué necesito para conseguirlo?

En pocas palabras, se necesita una cápsula de fono MC, una salida de giradiscos balanceada, un cable balanceado y una etapa de fono con una entrada balanceada correspondiente. Las cápsulas MC son equilibradas de por sí (señal aislada de tierra), mientras que sus homólogas MM están configuradas de forma diferente; están conectadas a tierra internamente y sólo deben utilizarse con una conexión single-ended (RCA) para obtener el mejor rendimiento. Enviamos la mayoría de nuestros giradiscos con cartuchos Sumiko MM y cables RCA/tierra para que nada le impida disfrutar de la alta fidelidad nada más sacarlos de la caja. Usted puede actualizar a la experiencia equilibrada cuando sea el momento adecuado para usted.

Conceptos básicos

Un circuito equilibrado en el extremo de entrada es fundamental. Una señal balanceada genera ruido igual que una no balanceada, pero la magia está en cómo la gestiona el circuito. Una señal equilibrada incluye conductores positivos (+) y negativos (-), así como un conductor de tierra (por canal). En términos de polaridad eléctrica, las señales positiva (+) y negativa (-) son copias invertidas la una de la otra, inversión que las hace eléctricamente diferentes en lo que respecta al circuito balanceado. Las interferencias afectan a los conductores positivo (+) y negativo (-) de forma idéntica, por lo que los artefactos de ruido son los mismos a los ojos de dicho circuito. El "rechazo de modo común" se implementa mediante el amplificador diferencial del circuito balanceado, cancelando (rechazando) lo que es idéntico (¡el ruido!) y dejando la puerta abierta para lo que es diferente (las señales positivas y negativas invertidas). Entonces, sólo se invierte el componente negativo (-) para que coincida perfectamente con el positivo (+), aumentando la amplitud de la señal sin ruido. El tema, por supuesto, es muy técnico y va mucho más allá de lo que se puede tratar aquí, pero para el oyente significa más música y menos ruido. Una vez erradicado el ruido, el escenario sonoro adquiere un nuevo grado de profundidad (lo que permite que emerjan más detalles) y una dinámica mucho mayor. Realmente, sus discos favoritos ofrecen más de lo que el oído puede percibir, y nosotros estamos aquí para ofrecerle todo lo que se ha estado perdiendo.
