Luxman L-509X

Luxman L-509X

-- PRODUCTO AGOTADO Y DESCATALOGADO. SUSTITUIDO POR LUXMAN L-509Z --

.

.

Luxman L-509X amplificador integrado estéreo |  2x 1200W a 8Ω, 2x 220W a 4Ω | Entradas de línea balanceadas y no balanceadas | Phono MM / MC | Volumen LECUA1000 | Ajuste de balance de LR | COntrol de graves/agudos | Mando a distancia

Envío gratuito

Luxman L-509X amplificador integrado estéreo 2x 120W

El L-509X integra las características de un amplificador separado de alta calidad y un amplificador integrado de alto rendimiento en un solo producto. El objetivo de crear un amplificador integrado ideal, iniciado por LUXMAN con el lanzamiento del L-509fSE en 2002, ha avanzado ahora con el desarrollo del L-509X. El amplificador integrado L-509X está equipado con muchas características deseables, como el nuevo LECUA1000 y un circuito tampón de configuración discreta en la etapa de salida del circuito preamplificador. El circuito de realimentación del amplificador original ODNF (Only Distortion Negative Feedback) de LUXMAN y una fuente de alimentación con condensadores de bloqueo independientes para los canales izquierdo y derecho son intrínsecos a este diseño, así como muchos componentes que sólo se utilizan en modelos de alta gama, lo que garantiza una reproducción de audio de alta calidad. El diseño del L-509X incorpora la flor y nata de las tecnologías propias de LUXMAN, abriendo nuevos caminos y creando la máxima expresión de "separados en una sola unidad".

ODNF* Versión 4.0 - innovador circuito de retroalimentación de la amplificación

Una parte integral del diseño del L-509X es el original circuito de retroalimentación de amplificación ODNF* de LUXMAN, que se caracteriza por una alta velocidad de giro primario, un ancho de banda ultra amplio y un bajo nivel de distorsión que se consigue retroalimentando sólo los componentes distorsionados de la señal de audio desde la salida del circuito de amplificación. El L-509X está equipado con la última versión 4.0 del ODNF, que proporciona una mejora espectacular de la precisión en la detección de la distorsión gracias al circuito de detección de errores de la primera etapa, de triple paralelo. Se ha conseguido una menor impedancia y una mayor relación señal/ruido gracias a la primera etapa en paralelo y al circuito de amplificación de segunda etapa equipado con Darlington. Para la etapa de salida se utiliza un circuito Darlington de 3 etapas y una estructura push-pull de 4 paralelos, similar a la del amplificador de potencia M-700u. De este modo se consigue una salida de 120W+120W(8Ω) y 220W+220W(4Ω), lo que permite al L-509X accionar los altavoces de forma potente con una dinámica rica y una expresión completa. *ODNF son las siglas de "Only Distortion Negative Feedback".

La estructura del chasis ejemplifica la excelencia en la función y el diseño

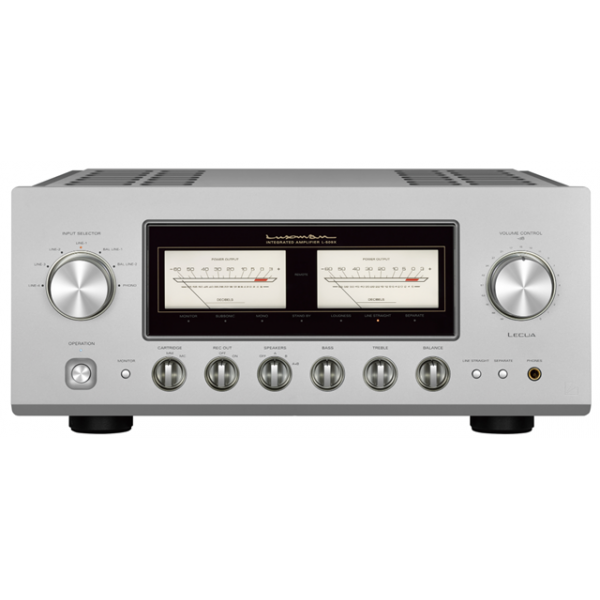

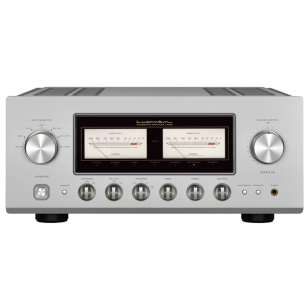

El L-509X presenta un panel superior con un bello acabado en forma de pelo y una ventilación ampliada para mejorar la disipación del calor. La estructura del chasis sin bucles restringe cualquier aumento de la impedancia de tierra. Los medidores de nivel analógicos, iluminados con LEDs blancos, se suman a la apariencia elegante y estilizada.

Una gran cantidad de funciones fáciles de usar

El L-509X está equipado con un amplificador de fono de alta calidad, compatible con cartuchos MM y MC. Este modelo ofrece todas las funciones que debería tener un amplificador integrado de alta calidad, incluidos los controles de tono de graves y agudos, el ajuste de balance L/R controlado por LECUA, la función de separación de pre/potencia, el control de volumen y la salida de auriculares, todo ello integrado en una sola unidad sin comprometer la calidad del sonido.

Terminales de aleación de cobre

Para las entradas LINE-1 del L-509X se utilizan terminales RCA de alta calidad, fabricados en aleación de cobre, que combinan la beneficiosa conductividad del cobre y la durabilidad del latón. La L-509X cuenta con muchos componentes hechos a medida, propios de un modelo emblemático, como la robusta fuente de alimentación y los terminales de altavoz de alta calidad, compatibles con los conectores en Y.

Pies de hierro fundido de gradación

Se han tomado minuciosas medidas para contrarrestar las vibraciones, utilizando pies de hierro fundido con un gradiente de densidad para eliminar la resonancia. El mando a distancia con cuerpo de aluminio de alta calidad también se suministra de serie.

Fuente de alimentación de alta estabilidad

El circuito de alimentación de alta estabilidad desarrollado para el L-509X cuenta con un transformador de potencia de tipo EI de 600 VA y condensadores de bloqueo independientes de gran capacidad para los canales izquierdo y derecho (10.000μFx4 por canal). Esta generosa especificación personalizada garantiza que la fuente de alimentación no se verá afectada por ninguna fluctuación de carga.

Circuito tampón discreto

El L-509X está equipado con un circuito de búfer discreto que es equivalente al tipo utilizado en el amplificador independiente de gama alta LUXMAN C-900u. Este circuito preserva la claridad de la señal de audio y, al mismo tiempo, aumenta significativamente la fuerza motriz de la siguiente etapa de amplificación de potencia.

Prioridad a la calidad de audio en el diseño

El uso de placas de circuito impreso resistentes a las grietas para las tarjetas de amplificación evita que la calidad de las señales de audio se vea afectada negativamente. Este producto prioriza la calidad de audio en características como el patrón de cableado directo y sin ángulos, conocido como la construcción Beeline original de LUXMAN, que garantiza una transmisión fluida de la señal a través de la ruta más corta.

Mayor factor de amortiguación

Los relés de altavoz de gran capacidad y baja resistencia están conectados en paralelo, lo que permite una transmisión sin pérdidas de la potente fuerza motriz que genera el generoso circuito de alimentación y la sección de salida del amplificador del L-509X. El uso de cableado de 3,5 mm2 para la salida de la placa del amplificador y el factor de amortiguación de 370 de la unidad permiten al L-509X accionar todo tipo de altavoces con precisión.

Nuevo atenuador computerizado LECUA*1000

El nuevo LECUA1000 de LUXMAN es el corazón de la sección de preamplificación y del control de ajuste de volumen del L-509X. Este atenuador computarizado está integrado con el circuito de amplificación, una característica integral del amplificador de control de gama alta LUXMAN C-900u. El LECUA proporciona un sistema de control de nivel ideal que permite un ajuste suave y fino del volumen en 88 pasos, minimizando así el deterioro de la calidad de audio en cualquier punto del rango de ajuste de volumen. Un avance del nuevo LECUA1000 es la disposición del diseño en 3D. La placa de circuito del atenuador está conectada directamente a la placa de circuito de amplificación. Se ha minimizado el enrutamiento de la señal y se ha mejorado la eficiencia. Además, este diseño es extremadamente resistente a las vibraciones externas y elimina los cambios en la calidad de audio en el rango de control de volumen. La naturaleza robusta de este sistema garantiza su longevidad y durabilidad. *LECUA significa "Luxman Electronically Controlled Ultimate Attenuator".

Especificaciones

  • Potencia nominal 120W + 120W (8Ω), 220W + 220W (4Ω)
  • Sensibilidad de entrada/impedancia de entrada > PHONO (MM): 2,5mV/47kΩ, PHONO (MC): 0,3mV/100Ω, LINE: 180mV/47kΩ, BAL.LINE: 180mV/55kΩ, MAIN-IN: 1,1V/47kΩ
  • Tensión de salida REC OUT: 180mV, PRE-OUT: 1V
  • Respuesta en frecuencia PHONO: 20Hz a 20kHz (±0,5dB), LINE: 20Hz a 100kHz (dentro de -3dB)
  • Distorsión armónica total 0,007% o menos (8Ω, 1kHz), 0,06% o menos (8Ω, 20Hz a 20kHz)
  • Relación S/N (IHF-A) PHONO (MM): 91dB o más; PHONO (MC): 75dB o más, LINE: 105dB o más
  • Ajuste de volumen Nuevo LECUA1000
  • Circuito de amplificación ODNF 4.0
  • Configuración de salida Bipolar 4-paralelo push-pull
  • Factor de amortiguación 370
  • Cantidad máxima de control de tono GRAVES: ±8dB a 100Hz, AGUDOS: ±8dB a 10kHz
  • Alimentación 230V~(50Hz) /115V~(60Hz)
  • Consumo de energía 380W
  • 150W (en ausencia de señal)
  • 0,5W (en espera)
  • Dimensiones externas: 440(W) x 193(H) x 463(D) mm (pomo lateral delantero de 20mm y terminal lateral trasero de 37mm incluido en la profundidad)
  • Peso neto 29,3kg
  • Accesorios: Mando a distancia (RA-17A), Cable de alimentación
  • Terminal de altavoz Dimensión del terminal de clavija en Y soportada: Anchura de la pieza a: 16mm o menos, Anchura de la parte b: 7mm o más

* Es posible que la conexión no se realice dependiendo de la forma del terminal terminal de clavija en Y.
