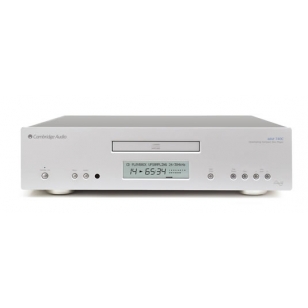

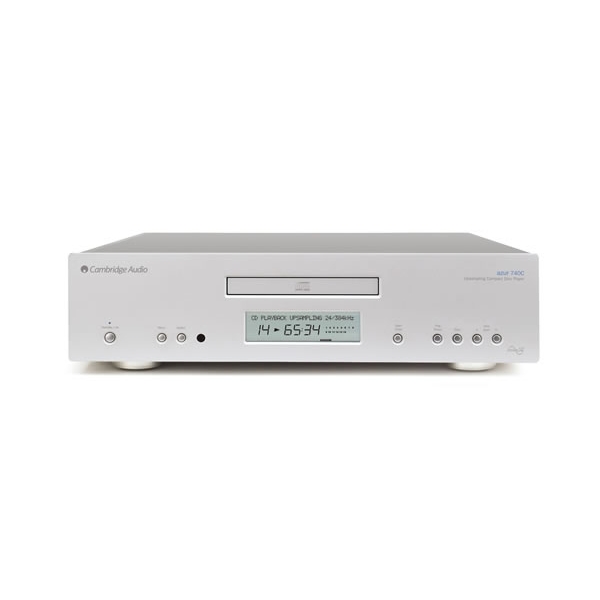

Cambridge Audio Azur 740C

Una de las características clave del modelo 740C es el proceso de muestreo superior ATFTM (Filtrado adaptable de tiempo), desarrollado conjuntamente con Anagram Technologies, de Suiza. Este sistema interpola de forma inteligente datos de audio de 16 bits/44,1 kHz de CD (u otros) a 24 bits/384 kHz mediante el uso de un procesador digital de señales (DSP) de 32 bits Black Fin de Analog Devices, con el fin de proporcionar la máxima calidad acústica. El sistema ATF aplica una sofisticada interpolación polinómica de adaptación de curvas e incorpora un modelo de dominio de tiempos que permite el almacenamiento temporal de datos y resincronización, erradicando casi totalmente la vibración digital. Al igual que en nuestros reproductores de CD 540C/640C V2, se ha utilizado nuestra topología patentada de filtros virtuales diferenciales dobles con equilibrio de tierra que en el 740C, sin embargo, se ha mejorado aún más. Puesto que la velocidad de datos de audio es tan elevada, los artefactos producidos por la polarización se llevan muy por encima de las frecuencias audibles, lo que nos permite utilizar una nueva versión de la topología de filtro Bessel, bipolar de segundo orden y fase lineal para obtener un retardo de grupo constante y un desplazamiento de fase mínimo en la banda de audio.

procesador DSP de 32 Bits con escalador a 24 bit 384 kHz, doble DAC Wolfson 8740. Entradas digitales modo DAC. Instrucciones y MDistancia



Se utilizan dos convertidores digital a analógico WM8740 de 24 bits de Wolfson, de alta calidad, en modo diferencial dual. Puesto que cada canal tiene su propio convertidor digital a analógico para procesar información, se puede implementar una circuitería de filtro analógico simétrico completamente separada. Esto permite el funcionamiento idéntico de la circuitería de los canales izquierdo y derecho, con lo que lo extraordinario de la puesta en escena acústica y de las propiedades de imágenes estéreo en el modelo 740C queda absolutamente garantizado.



Se han dispuesto dos entradas digitales, lo que permite trasladar otras fuentes digitales al 740C y muestrearlas en un nivel superior; en ese caso, el 740C funciona como un convertidor digital a analógico de muy alta calidad. Se incluye también una salida digital capaz de emitir incluso datos muestreados en un nivel superior a distintas velocidades y anchuras de palabra, de forma independiente de la salida de audio principal, siempre configurada a 24/384 para obtener una calidad acústica óptima.



Además de estas características de nivel audiófilo, se suministra una entrada/salida del bus de control y una entrada de emisor de infrarrojos, todo ello con objeto de facilitar la integración de esta unidad en los sistemas Custom Installation si así se desea. Todo este trabajo de ingeniería patentada queda recogido en un chasis con amortiguación acústica y baja resonancia. Se suministra también un mando a distancia Azur Navigator que proporciona un control completo del reproductor de CD y de los amplificadores Azur mediante un dispositivo atractivo y fácil de utilizar. El reproductor de CD sólo puede llegar a ser tan bueno como el sistema al que se conecte. Rogamos no exponga la calidad del amplificador, los altavoces o el cableado. Por supuesto, recomendamos especialmente la amplificación mediante la gama de productos Cambridge Audio Azur y, en particular, el nuevo amplificador integrado 740A diseñado con los mismos estándares de precisión que este reproductor de CD. Su distribuidor podrá también suministrarle conexiones de excelente calidad Cambridge Audio para garantizar que el sistema consiga desarrollar el máximo potencial.



Convertidores D/A Duales WM8740 de 24 bits

de Wolfson

Filtro digital Black Fin de Analog Devices

DSP ADSP-BF532 de 32 bits

Proceso de muestreo superior ATFTM

a 24 bits/384 kHz

Filtro analógico Bessel bipolar diferencial dual

Virtual doble con equilibrio de tierra

Respuesta de frecuencia 20Hz to 20kHz (+/-0.1dB)

DAT @ 1Khz 0dBFs < 0.0008%

DAT @ 1Khz -10dBFs < 0.0005%

DAT @ 20Khz 0dBFs < 0.001%

IMD (19/20kHz) 0dBFs < 0.0006%

Linealidad @ -90dBFs +/- 0.5dB

Rechazo de banda de parada (>24kHz) > 115dB

Relación S/R, A ponderada > 113dB

Vibración correlativa total < 130pS

Crosstalk (Interferencia) a 1kHz < -130dB

Crosstalk (Interferencia) a 20kHz < -110dB

Impedancia de salida < 50 Ohmios

Anchuras de palabra de entrada digital admitidas

16 - 24 Bits

Anchuras de palabra de salida digital admitidas

16, 20, 24 Bits

Frecuencias de muestreo de entrada digital admitidas

32kHz, 44.1kHz, 48kHz, 88.2kHz,

96kHz, 176.4kHz, 192kHz

Frecuencias de muestreo de salida digital admitidas

32kHz - 192kHz conexión en paso

(Incluye 44,1kHz para CD)

48kHz, 96kHz, 192kHz

muestreo superior

Muestreo superior de salida de audio Fija a 24 bits, 384kHz

Dimensiones – Alto x Ancho x Fondo 115 x 430 x 315mm

Peso 6.4Kg
