Yamaha NS-5000

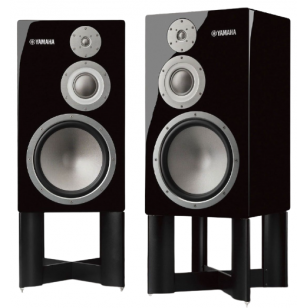

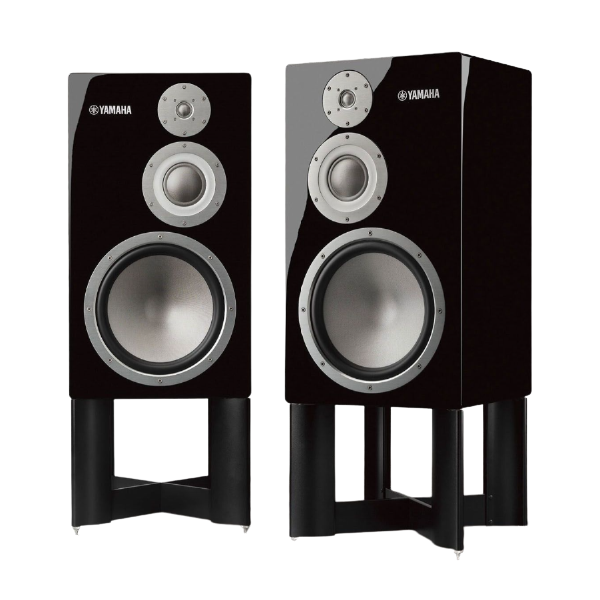

Yamaha NS-5000 altavoces de estantería de 3 vías con soportes incluídos

Presentamos el sistema de altavoces de estantería de 3 vías insignia de Yamaha, que establece un nuevo estándar en rendimiento y calidad por el que se debe juzgar a todos los demás altavoces de alta fidelidad. Los diafragmas de nuevo desarrollo cuentan con una velocidad acústica comparable a la del berilio. El NS-5000, basado en la tradición de sonido natural por el que se conocen todos los altavoces Yamaha, desde los primeros modelos NS-20 y NS-30 lanzados en 1968 hasta el último, y establece un nuevo estándar en la excelencia de sonido que se espera de Altavoz de primera línea de Yamaha. Con no colores de sonido, respuesta de frecuencia amplia, características de sonido consistentes en todo el rango de frecuencias y una distorsión extremadamente baja configurada como requisitos autoimpuestos para un altavoz de nueva generación, científicamente probamos cada una de estas características para incorporarlas en un buque insignia capaz de sacar lo mejor de las fuentes de audio de alta resolución. El resultado es el magnífico NS-5000, con sonido y rendimiento que establece un estándar para todos los altavoces de alta fidelidad.

Características:
- Los diafragmas recientemente desarrollados cuentan con una velocidad acústica comparable a la del berilio
- Las cámaras RS (supresión de resonancia) recientemente desarrolladas suprimen la resonancia no deseada en los rangos medios y altos
- El diseño de estantería de 300 mm (12") se basa en la tradición del legendario NS-1000M
- Recinto de madera laminada cuidadosamente hecha de abedul blanco japonés de la isla de Hokkaido
- El nuevo Absorbedor Acústico elimina el material de absorción de sonido para revivir la presencia original de la música
- El acabado negro brillante piano proporciona un rendimiento mejorado de señal a ruido, y se suma a la lujosa terminación de los altavoces
- Los diafragmas de nuevo desarrollo cuentan con una velocidad acústica comparable a la del berilio

El tweeter, el rango medio y el woofer de NS-5000 cuentan con diafragmas hechos de ZYLON® 100%*¹, una fibra sintética creada en Japón clasificada como la más fuerte*² y con una elasticidad óptima, utilizando el método de deposición de revestimiento de vapor de aleación de monel original de Yamaha. El diafragma de cúpula blanda suprime los picos y las caídas en la respuesta de frecuencia causada por la resonancia inherente del diafragma, al tiempo que aprovecha la alta velocidad acústica de ZYLON® comparable a la del berilio, considerado el material de diafragma ideal por su dureza y ligereza (baja densidad) y rigidez. El resultado es una respuesta de frecuencia notablemente plana, con color de tono unificado y velocidad acústica en todo el rango de frecuencias, proporcionando una experiencia de audición cómoda y una reproducción de sonido excelente, meticulosamente precisa y de alto grado.

*¹ Usando 100% para el material base
*² Datos comparativos sobre todas las fibras orgánicas existentes (fuente: Toyobo Co., Ltd., mayo de 2015)

Cámaras de nuevo desarrollo que suprimen la resonancia no deseada en los rangos medio y alto
Montadas en la parte posterior del tweeter y las unidades de altavoces de rango medio se han desarrollado recientemente R.S. Cámaras (patente pendiente) que suprimen la resonancia innecesaria del tubo generada detrás del diafragma. Dos tubos de forma especial instalados de acuerdo con nuestro análisis acústico patentado anulan la resonancia del tubo. Estos R.S. Las cámaras logran una reproducción de audio de mayor resolución al eliminar la necesidad de una gran cantidad de material absorbente de sonido dentro del recinto que tiende a suavizar la respuesta de frecuencia de cada unidad de altavoz y puede degradar los matices minúsculos del sonido.

El diseño de estantería de 30 cm (12") de 3 vías se basa en la tradición del legendario NS-1000M
Como resultado de una minuciosa investigación sobre una variedad de diseños de cerramientos durante el desarrollo del NS-5000, elegimos un diseño de tipo monitor de estantería como sucesor del legado continuo del NS-1000M (lanzado en 1974), el pináculo de los altavoces monitores Yamaha. Este recinto con Bass Réflex con un volumen interno de 65 litros (el tamaño más pequeño posible para una configuración de 3 vías de 300 mm (12")) se ensambla sólidamente con la técnica de construcción de juntas de inglete de 3 vías y otros métodos tradicionales de elaboración. El refuerzo de los travesaños dentro del envolvente, basado en el análisis FEM, suprime el "sonido del recinto" causado por la vibración retardada de las seis superficies del envolvente. Además, un puerto abocinado trenzado evita el ruido del puerto (ruido de viento producido en cada extremo de un puerto Bass Réflex) inherente al diseño del Bass Réflex, y mejora la resolución en el rango de bajas frecuencias al tiempo que mejora el rendimiento de la señal al ruido.

Cerramiento de madera contrachapada laminada cuidadosamente hecho de abedul blanco japonés de la isla de Hokkaido
Al seleccionar un material para la envolvente del NS-5000, llevamos a cabo estudios exhaustivos de resistencia mecánica y propiedades acústicas de diversos materiales, así como la calidad de la madera doméstica procesada mediante la eliminación minuciosa de cada nudo y agujero de la madera y asegurando el durabilidad necesaria para soportar el uso prolongado. Nos instalamos en madera contrachapada laminada de abedul blanco de la isla de Hokkaido. Además, la madera de abedul se cosecha con técnicas de ecoforestería, extrayendo madera de raleos de bosques ecológicamente protectores, por consideraciones ambientales. El bafle frontal tiene un grosor de 29,5 mm (1-1/8") y los otros cinco lados del envolvente 20 mm (¾") (en todos los casos, omitiendo la capa de imprimación y el espesor de la pintura), lo que garantiza una rigidez ideal de todo el recinto.

El absorbente acústico recientemente desarrollado elimina el material que absorbe el sonido para reavivar la presencia original de la música
El recinto cuboide unifica las ondas estacionarias internas a una frecuencia específica, que son canceladas por un nuevo absorbente acústico (patente pendiente). Esta tecnología elimina la necesidad previa de la gran cantidad de material que absorbe el sonido dentro del recinto. El resultado es la eliminación virtual de las ondas estacionarias con una eficacia y una precisión asombrosas, para revivir enérgicamente la presencia esencial de la música, que antes se perdía por la absorción del sonido.

El acabado negro brillante piano brinda un rendimiento mejorado de señal a ruido, y se suma a la lujosa y elegante termanción del altavoz
Las seis superficies externas del recinto tienen un acabado de piano negro brillante creado con los mismos procesos de pintura, imprimación y pulido dedicados que se utilizan para los pianos de cola de Yamaha. La membrana uniforme y dura aumenta aún más la rigidez general del recinto y, al mismo tiempo, suprime las vibraciones finas, lo que contribuye al sonido brillante y al rendimiento de señal a ruido significativamente mejorado.

Filtro divisor de frecuencias
Todos los transductores en el NS-5000 están conectados en fase positiva con un solo cableado para brindar una experiencia auditiva natural y agradable. Los componentes de su red de cruce se montan en una placa de circuito impreso de doble cara con trazas de cobre extra gruesas de 140 μm de espesor. Una ruta de señal más corta en la placa de circuito minimiza la pérdida de datos de sonido durante la transmisión. Además, para minimizar la pérdida de señal, utilizamos para la red partes seleccionadas de la mejor calidad, como el capacitor de audio MCap SUPREME EVO, fabricado por Mundorf de Alemania y reconocido como el pináculo del condensador de uso de audio, el de Mundorf. MResist SUPREME atenuador y una bobina de woofer que pesa hasta 1,6 kg.

Soporte de altavoz (SPS-5000)
El SPS-5000 es un soporte de altavoz especialmente diseñado para el NS-5000. Para diseñar un soporte que soporte sólidamente el NS-5000 sin emanar ningún sonido no deseado, las cuatro patas están compuestas de aluminio sólido. Las patas tienen superficies curvas suaves y todas están instaladas en un ángulo de 42° con respecto a la superficie del bafle para minimizar el efecto de la reflexión del sonido del altavoz. Además, para que la altura de las orejas de un oyente sentado coincida con la altura del tweeter del NS-5000, el soporte se ajusta a una altura de 304 mm (12") (incluidas las puntas), más alta que la de un altavoz de tipo monitor de estantería normal de 300 mm (12"), para minimizar los reflejos de la superficie del piso. Las patas están equipadas con púas que se pueden unir o separar según se desee, lo que permite un ajuste fino de la altura.

Tecnología
En los sistemas de altavoces de alta fidelidad, la fibra, el plástico y el metal utilizados para los diafragmas tienen sus propias propiedades acústicas inherentes, que a su vez otorgan características distintivas a los transductores y a los altavoces completos. Con los años, confiar en la experiencia e intuición de los ingenieros de altavoces para ajustar una característica acústica única derivada de un material en un sonido atractivo proveniente de un altavoz completo ha sido un enfoque establecido para hacer altavoces. Este acto de equilibrio continuó presentando una oportunidad para que los ingenieros de altavoces muestren su dominio del desarrollo de altavoces.

Partiendo de la sabiduría convencional, Yamaha ha adoptado un enfoque novedoso para desarrollar el NS-5000, comenzando con la selección de un material de diafragma. Hemos elegido textiles hechos de 100% ZYLON® una fibra sintética de resistencia excepcionalmente alta, con velocidad acústica y la capacidad de reproducir los detalles más finos de audio equivalentes a los de berilio pero sin un pico de resonancia agudo inherente a un material duro, que tiene una característica acústica muy diferente de de cualquier otro material de diafragma. Este material raro presentó una oportunidad perfecta para crear un altavoz de alta fidelidad verdaderamente "Yamaha-esque", totalmente capaz de satisfacer las demandas de la era de alta resolución y reproducir música con mayor fidelidad al original. Con este fin, Yamaha comenzó en 2008 para desarrollar un diafragma del altavoz hecho de fibra que contiene 100% ZYLON®. Y ahora, tenemos un conjunto de tres primeros transductores del mundo hechos con 100% ZYLON® el tweeter de cúpula blanda JA-05K6 de 30 mm (1¼"), el woofer de rango medio de cúpula blanda JA-08B5 de 80 mm (3¼") y el woofer de cono JA-3132 de 300 mm (12").

En particular, el rango medio JA-08B5 de 8 mm (3¼"), uno de los rangos medios de cúpula más grandes del mundo, simboliza más estrechamente la filosofía de diseño del NS-5000, que es realizar todo el potencial de un diafragma 100% ZYLON®. La configuración de la cúpula del transductor permite un movimiento sin pérdidas, y su característica direccional amplia reproduce un rico campo de sonido. Además, el NS-5000 incorpora tres innovaciones adicionales: (1) Cámaras RS (supresión de resonancia) en el tweeter y el rango medio cancelan la resonancia del tubo desde la parte posterior de los transductores. (2) Los Absorbedores Acústicos eliminan la necesidad de una gran cantidad de material absorbente de sonido que amortigüe la energía acústica producida por el woofer y asegure una reproducción más precisa del dinamismo original en la música; y (3) Una estructura reforzada con cerramiento, diseñada con el uso de análisis FEM avanzados y mediciones meticulosas con láser, suprime eficazmente el "timbre de caja". Todas estas innovaciones tecnológicas se combinan para lograr la no coloración y un rango excepcionalmente amplio, hecho posible solo con ZYLON® con un nivel de claridad sin ruido sin precedentes.

Gama media de cúpula blanda 100% ZYLON® 80 mm (3¼") - JA-08B5
El rango medio de la cúpula blanda JA-08B5 de 80 mm (3¼") está hecho de 100% ZYLON®, moldeado sin problemas desde el diafragma hasta el borde gracias a nuestra tecnología de moldeo patentada. El diseño del sistema del NS-5000 comenzó con la creación de este transductor de rango medio. Con el fin de aprovechar al máximo la velocidad acústica impresionante y densidad acústica realista que el 100% ZYLON® diafragma proporciona, adoptamos un diseño de cúpula que acorta la distancia de la bobina de cobre al diafragma a una imposible grado con un diseño de cono, lo que resulta en una menor pérdida de movimiento, e hicimos su diámetro de 80 mm (3¼"), que es el tamaño más grande posible que permite el rendimiento de fabricación. La frecuencia de cruce de paso alto se estableció en 750 Hz, óptima para sacar lo mejor de este transductor.

Tweeter de cúpula blanda de 100% ZYLON ® 30 mm (1¼"): el JA-05K6
Al igual que con el rango medio de 80 mm (3¼"), el tweeter de cúpula blanda JA-05K6 de 30 mm (1¼") está hecho 100% de ZYLON®, moldeado a la perfección desde el diafragma hasta el borde. Dado que el material tejido para el diafragma se desarrolló especialmente para el tweeter, que difiere del rango medio en el número de hilos y su grosor para la urdimbre y el tejido, y dado que el yugo del circuito magnético presenta partes completamente procesadas (evitando deformidades de tensión causadas por el prensado de la máquina) y lograr un mayor rendimiento magnético, el sistema ofrece una respuesta suave hasta las frecuencias más altas, así como un rendimiento superior Señal/Ruido, alta resolución y mayor información de audio. La bobina de cobre consta de un cable de cobre cuadrado con una forma de sección idéntica a la del rango medio y el woofer, lo que garantiza la máxima eficiencia de la conversión electroacústica e incluso más fina.

Woofer de cono 100% Zylon® de 300 mm (12"): el JA-3132
El woofer JA-3132 de 300 mm (12") presenta un cono 100% Zylon® sin una tapa central. Fue diseñado para ofrecer un amplio rango de frecuencias sin precedentes para un woofer de 300 mm (12"), con el fin de proporcionar no solo una continuidad impecable en el tono del woofer al rango medio y al tweeter, así como nitidez acústica, los cuales fue posible con el uso del mismo material para todos los transductores, pero también con un rendimiento óptimo con la frecuencia de cruce de paso bajo más alta de 750 Hz. El marco de aluminio fundido a presión del woofer logra una alta rigidez al tiempo que minimiza la resistencia al aire en la parte trasera, gracias al diseño de vanguardia basado en el análisis por elementos finitos (FEM) riguroso del marco montado en un recinto prototipo.

Cámara RS
La supresión de la radiación acústica innecesaria de las superficies posteriores del tweeter y el rango medio ha sido un desafío para muchos ingenieros de altavoces. Han adoptado una variedad de enfoques para abordar el desafío, incluida la adición de una pequeña cámara trasera repleta de materiales absorbentes de sonido. Sin embargo, casi todos los métodos convencionales requieren una gran cantidad de materiales absorbentes de sonido para eliminar una fuerte resonancia dentro de la cámara. Con el NS-5000, hemos adoptado un enfoque radicalmente diferente; equipamos la parte trasera del 100% ZYLON® gama media de 80 mm (3¼") y tweeter de 30 mm (1¼") con las cámaras RS recientemente desarrolladas (pendiente de patente). Cada una de las cámaras RS utiliza dos tubos de resonancia de diferentes longitudes para cancelar el pico de resonancia producido en la cámara principal en el medio, eliminando así la necesidad de materiales absorbentes de sonido dentro de la cámara que degraden el sonido. El resultado es que cada controlador puede conservar sus características nativas de frecuencia plana y que los delicados matices de la música se pueden reproducir con detalles y articulaciones excepcionales.

Absorbente Acústico
Aplicando el conocimiento obtenido en el desarrollo de paneles de acondicionamiento acústico, desarrollamos un Absorbedor Acústico (pendiente de patente), un tubo de resonancia compacto en forma de J que elimina la onda estacionaria de una frecuencia específica, e instalamos dos de ellos en el NS-5000. El recinto cuboide sin complicaciones del altavoz ayuda a consolidar las ondas estacionarias internas a una frecuencia específica y facilita que el Absorbente Acústico apunte y suprima esa frecuencia. Esto elimina la necesidad de una gran cantidad de materiales absorbentes de sonido dentro del recinto y ayuda a sacar la resonancia acústica natural de la música original. Los amortiguadores acústicos también aseguran una notable continuidad en el tono entre el woofer y el rango medio, asegurando que, a diferencia de un recinto convencional llena de una cantidad sustancial de materiales absorbentes de sonido.

Diseño innovador del recinto
Con la ayuda de la medición de escaneo láser y el análisis FEM de última generación, desarrollamos una estructura de recinto única que controla de manera efectiva el "zumbido del recinto" hasta un grado indetectable para los oídos humanos. Dentro del recinto, instalamos barras de refuerzo patentadas diseñadas simulando con precisión precisa la forma en que el sonido de las unidades de altavoces se transmite y se emite desde las seis superficies del recinto. Estas barras de refuerzo juegan un papel importante en la sincronización perfecta de la sincronización de las resonancias acústicas generadas por el recinto, lo que ayuda a reproducir la vitalidad acústica natural con una pureza y claridad asombrosas, ofreciendo un oyente con un nivel de experiencia de audio inmersivo sin precedentes.

Especificaciones:

• Altavoz de tipo monitor de 3 vías con Bass Réflex
• Recinto Bass Réflex
• Transductores: Agudos: 1 x 30 mm (1¼") tweeter con cúpula de Zylon; Medios: 1 x 80 mm (3¼") woofer cono de Zylon; Graves: 1 x 300 mm (12") woofer cono de Zylon
• Respuesta de frecuencia: 26Hz - 40.000 Hz (-10dB); -100 kHz (-30dB)
• Potencia de entrada nominal: 200W
• Potencia máxima de entrada: 600W
• Sensibilidad: 88dB / 2.83V / 1m
• Frecuencia de cruce: 750 Hz / 4.500 Hz
• Características de filtro: Tweeter: -18 dB / octava; Midwoofer: -12 dB / octava (low), -6 dB / octava (high); Woofer: -6 dB / octava
• Impedancia: 6 Ohmios (mínimo 3.5 ohmios)
• Dimensiones (An x Al x Fn): 395 x 690 x 381 mm (422 mm de fondo incluyendo terminales de conexión)
• Peso: 35 kg

Soportes

• Aluminio sólido
• Dimensiones: 393 x 285 x 376 mm
• Peso: 8kg
