Technics SP-10R

Technics SP-10R

Motor de tracción directa sin núcleo

El motor que forma el corazón del tocadiscos de tracción directa está basado en el desarrollado para el SL-1200G, que se lanzó al mercado en 2016 y posteriormente fue mejorado. El motor de tracción directa sin núcleo con rotor de dos caras que se acababa de desarrollar para tal fin dispone de bobinas a ambos lados para una tracción de 18 bobinas y 12 polos, con un alto par suficiente para hacer funcionar un plato de gran peso (aprox. 7,9 kg). Desplazar las bobinas 60 grados a ambos lados mejora la rigidez del sustrato, lo cual eliminó las vibraciones y redujo la inductancia. Dichas mejoras logran una rotación estable con una fluctuación y vibración del 0,015 % o menos, lo cual se considera el límite. Además, los cojinetes axiales que soportan el plato de gran peso utilizando especial ingeniería en el plástico para proporcionar una alta rigidez y fiabilidad.

Eliminación de vibración del motor no deseada

El motor desarrollado para el SL-1200G sirvió como punto de partida para el motor de tracción directa. Las bobinas dobles, los cojinetes axiales reforzados, así como un chasis con una mayor rigidez lograron un motor estabilizado con un centro de gravedad bajo. Al colocar dos pesos de acero inoxidable con una alta rigidez y gravedad específica en la parte inferior del chasis, se mantiene la rigidez y el centro de gravedad bajo. Estas completas medidas para evitar una vibración no deseada ayudan a lograr una increíble precisión de rotación y mejorar la relación señal/ruido.

Plato giratorio de gran peso

El plato giratorio incorpora pesos de tungsteno, con un peso extremadamente específico en la periferia externa de un peso de latón de 10 mm de espesor. Sobre el aluminio fundido se encuentra una placa de latón, la cual hace que el peso total del plato sea de 7,9 Kg aprox., y tenga una masa inerte de 1 toneladacm aprox. Además, la superficie inferior cuenta con una goma amortiguadora que elimina la vibración no deseada, para formar una estructura de 3 capas y conseguir una alta rigidez y una excelente amortiguación de la vibración.

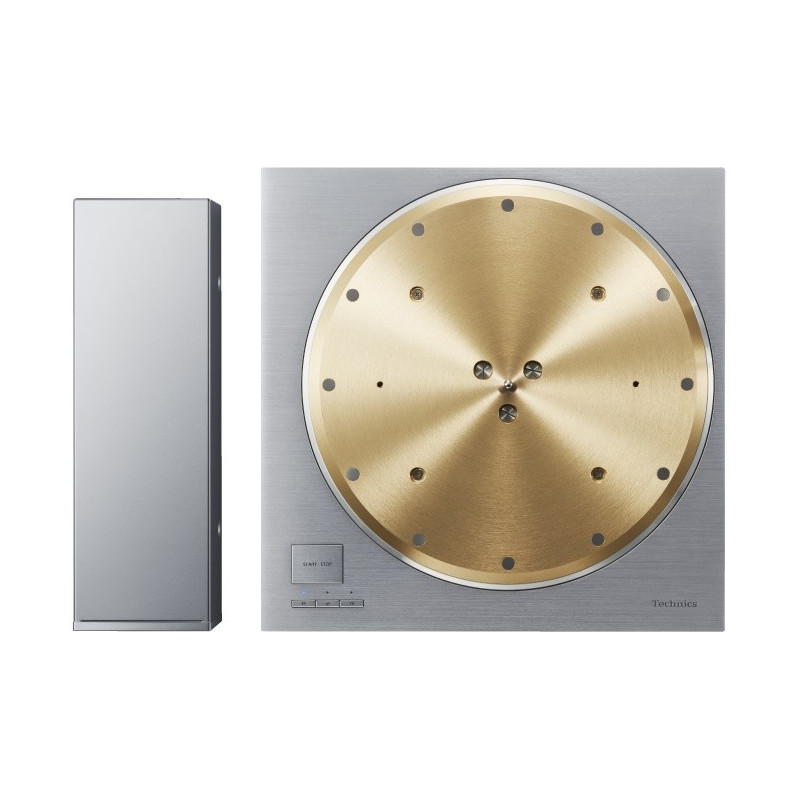

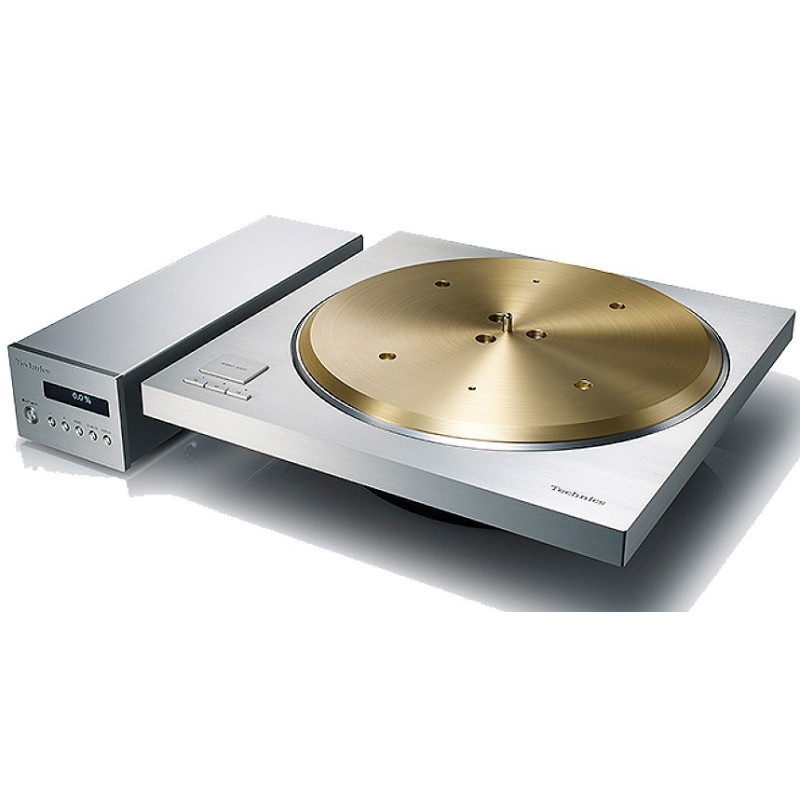

Unidad de control independiente

La unidad de control está separada de la unidad principal para evitar que se produzca ruido no deseado en la unidad principal. Con el fin de lograr un circuito de alimentación que proporcione una buena regulación para el par alto, se utiliza una fuente de alimentación de conmutación. Para evitar que el ruido alcance el lector, la fuente de alimentación de conmutación cuenta con una tecnología única que proporciona un suministro de tensión con el mínimo ruido, gracias a un "circuito de reducción del ruido no deseado" desarrollado recientemente. Asimismo, para reducir incluso el ruido que se produce durante la comunicación, se utiliza un sistema altamente fiable que resiste los efectos del ruido externo para la comunicación entre la unidad principal y la unidad de control. Estas medidas completas de reducción del ruido logran la mejor relación S/N.

Ajuste Minuciosos e Indicación de las Rotaciones

Este tocadiscos no solo es compatible con discos LP analógicos (33 1/3 rpm) y EP (45 rpm), sino también con discos SP (78 rpm). La rotación (rpm) también puede reducirse hasta dos decimales (máximo ±16 %) desde la unidad de control. De igual modo, la pantalla OLED puede mostrar la rotación con una precisión de dos decimales, por lo que el usuario puede tanto oír como ver una rotación extremadamente precisa.

Compatibilidad con el SP-10MK2 y el SP-10MK3

Para permitir que los usuarios continúen utilizando la base y el brazo de los tocadiscos SP-10MK2 y SP-10MK3, la forma y las posiciones de los tornillos de la placa base del SP-10R se han diseñado para que puedan montarse sobre el SP-10MK2 y el SP-10MK3, lo que permite una compatibilidad total con modelos anteriores. La unidad de control también tiene la misma forma y tamaño que la unidad de alimentación del SP-10MK2, para que haya problemas al reemplazar piezas.

Sección Tocadiscos

Método de tracción Tracción directa

Motor Motor de CC sin escobillas

Velocidades de giro 33 1/3, 45, 78 rpm

Rango de ajuste ±16 %

Par de arranque 0.39 N・m / 4,0 kgcm

Fluctuación y vibración 0.015 % W.R.M.S.

Plato del tocadiscos Latón y aluminio fundido combinados

Diámetro: 323 mm

Peso: Aprox. 7,9 kg (incluida la esterilla)

General

Alimentación CA 110 - 240 V, 50/60 Hz

Consumo de energía 10 W

Aprox. 0,05 W (modo en espera)

Dimensiones (anchura x altura x profundidad) Unidad principal 365 x 109 x 365 mm

Unidad de control 110 x 84 x 350 mm

Peso Unidad principal Aprox. 18,2 kg

Unidad de control Aprox. 2,1 kg

Rango de temperatura de funcionamiento de 0° a +40°

Rango de humedad de funcionamiento de 35 % a 80 % RH (sin condensación)

Accesorios Tocadiscos, lámina del tocadiscos, adaptador de discos EP, juego de tornillos para el tocadiscos, mango extraíble, llave hexagonal, cable de alimentación CA, manual del usuario.
