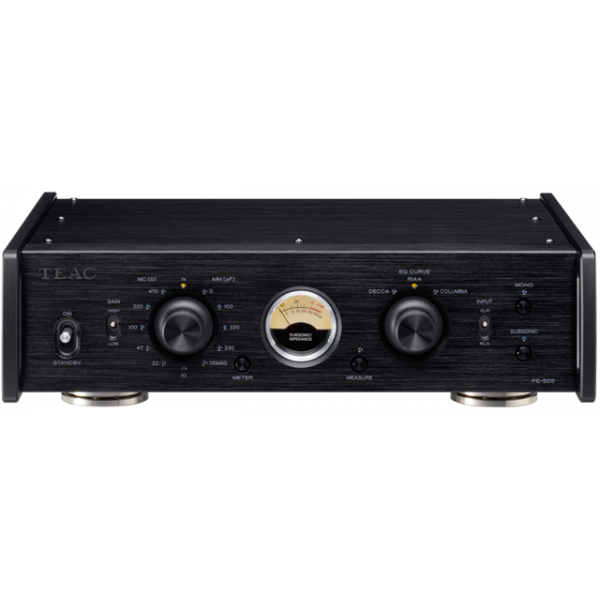

Teac PE-505

Amplificador ecualizador de phono con diseño de circuito de entrada/salida dual monofónico y completamente balanceado

El PE-505 es un amplificador ecualizador de fono con doble circuito de entrada/salida monofónica y completamente balanceada que soporta la entrada balanceada de MC.

El desarrollo del PE-505 se logró confiando en la experiencia en tecnología de audio de TEAC, centrándose en la grabación y la reproducción, con el objetivo de reproducir con precisión la intención original de los productores de grabaciones. El PE-505 amplifica incluso las señales de audio muy débiles recogidas por el cartucho, las procesa sin coloración y luego las entrega fielmente para mantener al oyente lo más cerca posible del sonido original que se reprodujo antes de ser grabado en el disco maestro.

El circuito de corrección RIAA de alta precisión, así como las curvas DECCA y COLUMBIA son compatibles. Además, están presentes la resistencia de carga seleccionable para los cartuchos MC y la capacidad de carga para los cartuchos MM, lo que permite a los usuarios optimizar los ajustes para el tipo de cartucho utilizado y para el estado del disco.

Diseño de circuito totalmente equilibrado

Desde el amplificador de cabecera hasta las secciones de amplificación de ecualización y la sección de amplificación de búfer en la etapa de salida final; el PE-505 emplea un diseño de circuito totalmente equilibrado en todas las etapas que amplifica, ecualiza y mantiene la pureza de la señal incluso de las señales de audio más débiles recogidas por un cartucho.

Incluso la señal no balanceada en la entrada RCA convencional se convierte en el modo de procesamiento diferencial justo después de los terminales de entrada.

Circuito de ecualización en la salida del cartucho diferencial

Absorbiendo los errores en la salida balanceada, el circuito de ecualización de la salida diferencial entrega una señal de audio más precisa. El circuito de salida diferencial que se cruza con las salidas de calor y frío entre sí. Como resultado, ambas señales son ecualizadas para una entrega de señal de audio pura y natural.

Circuito RIAA de alta precisión

Un nuevo amplificador ecualizador de tipo NF logra menos de ±0,05dB de desviación RIAA. (20Hz a 20kHz)

Alta relación señal-ruido

El PE-505 alcanza 106dB en la entrada RCA*1, y 86dB en la entrada XLR*2, mientras que el voltaje de ruido residual llega a 10μV en el MM y 85μV en el MC*3 que son sofisticados.

*1 MM *2 MC *3 Entrada XLR

Curvas de alta precisión del ecualizador OLD

Además de la moderna curva RIAA, también se admiten las curvas individuales de los registros monoaurales del DECCA y COLUMBIA emitidos antes de que se definiera la curva RIAA en 1955.

Ajustes versátiles y funciones de medición únicas

El PE-505 equipa una capacidad de carga conmutable para los cartuchos MM y una resistencia de carga conmutable para los cartuchos MC. Además, la función de medición de la resistencia de carga permite a los usuarios seleccionar una resistencia de carga apropiada pulsando la tecla MEASURE del panel frontal para mostrar el valor de resistencia de carga total, incluida la resistencia del cable en el medidor.

Además, la función Subsonic muestra señales subsónicas inferiores a 6Hz en el medidor, mientras que el filtro subsónico (17Hz, -24dB/octava) corta las bajas frecuencias innecesarias fuera del rango de audición.

La función DEMAG para refrescar los cartuchos

Con la función de desmagnetización rápida, tanto los núcleos de hierro magnetizados de los cartuchos MC como el transformador elevador se desmagnetizan reproduciendo un disco de vinilo durante tan sólo 30 segundos con la posición DEMAG.

.

Características:

Circuitos completos de entradas/salidas diferenciales

El circuito de ecualización RIAA de alta precisión logra menos de 0,05dB de desviación

Curvas de ecualización individuales para registros monoaurales y con ecualización de DECCA y COLUMBIA

Entrada equilibrada de MC

Impedancia MC conmutable (10, 22, 47, 100, 220, 470, 1kΩ)

Capacidad de impedancia de carga MM conmutable (0, 100, 220, 330pF)

Función de medición de la impedancia de carga MC

Ganancia MM/MC conmutable (Alta/Baja)

Detección subsónica

Filtro subsónico (17Hz, -24dB/oct.)

Función MONO que mezcla los canales izquierdo y derecho como un canal monofónico

La función DEMAG que desmagnetiza el cartucho

Pies de alfiler de 3 posiciones

Terminal GND

Cumple con la normativa RoHS

.

Especificaciones:

Sección de amplificación

Distorsión armónica total (Salida nominal, 1kHz, GAIN Low)

Entrada de RCA (MM) 0.002%

Entrada de RCA (MC) 0.02%

Entrada XLR (MC) 0.02%

Voltaje de ruido residual (Entrada en corto, GAIN bajo, IHF-A)

Entrada de RCA (MM) 10μV

Entrada de RCA (MC) 65μV

Entrada XLR (MC) 85μV

Relación S/N (entrada corta, entrada nominal, GAIN bajo, IHF-A)

Entrada de RCA (MM) 106dB

Entrada XLR (MC) 86dB

Desviación RIAA (20Hz a 20kHz) ±0.05dB

Separación de canales -90dB o superior (MM, 10kHz, GAIN Low)

Ganancia: Entrada de RCA baja (MM) 34dB, Entrada RCA (MC) 54dB, Entrada XLR (MC) 54dB

Ganancia: Entrada de RCA alta (MM) 46dB, Entrada de RCA (MC) 66dB, Entrada XLR (MC) 66dB

Filtro subsónico 17Hz, -24dB/octava

.

Sección de entrada de fono

Entrada desequilibrada Pin RCA (compatible con MC/MM) x 1 par

Nivel máximo de entrada 150mV (MM, THD 0,1%, GAIN Low)

16mV (MC, THD 0,1%, GAIN Bajo)

Impedancia de entrada* MM 47kΩ, Impedancia de carga: 0, 100, 220, 330pF

MC 10, 22, 47, 100, 220, 470, 1kΩ

Entrada equilibrada XLR (sólo MC) x 1 par

Nivel máximo de entrada 16mV (MC, THD 0.1%, GAIN Low)

Impedancia de entrada* MC 10, 22, 47, 100, 220, 470, 1kΩ

* cambiable desde los Ajustes

.

Sección de salida analógica

Salida desequilibrada RCA pin x 1 par

Nivel de salida nominal 2Vrms

Impedancia de salida 63Ω

Salida balanceada XLR x 1 par

Nivel de salida nominal 4Vrms

Impedancia de salida 63Ω

.

General

Potencia de funcionamiento AC 120V, 50/60Hz (US/Canadá/Taiwán)

AC 230V, 50/60Hz (Europa/Asia)

Consumo de energía 19W

Dimensiones totales (An x Al x P) 290 x 84,5 x 252,5 mm

Peso 4,5 kg

.

Accesorios incluidos

Cable de alimentación x1

Cojines para el pie x3

Manual del propietario x1
