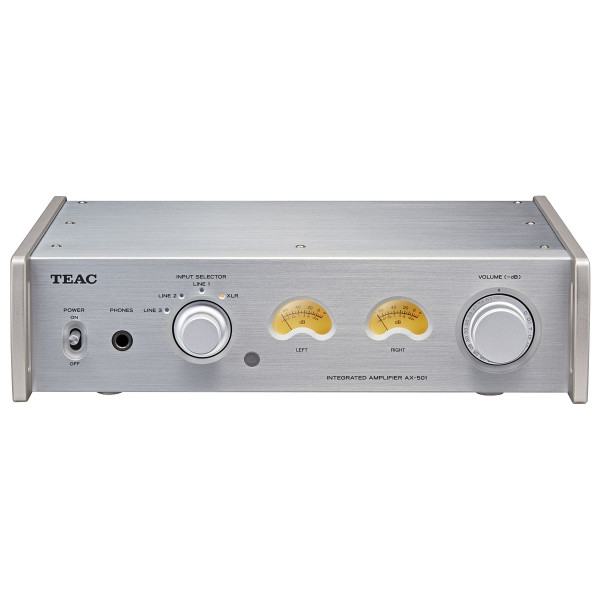

Teac AX-501

Teac AX-501 Amplificador integrado Balanceado compacto 2 x 60 Watios

Amplificador integrado con preamplificador de circuitos analógicos totalmente balanceados, amplificador digital de alta potencia y entradas balanceadas XLR.

ABLETEC Clase D Amplificador de potencia con salida máxima disponible de 120W +120W (4 ohmios)

Nos dedicamos a encontrar componentes de audio de alta salida capaces de manejar altavoces a gran escala de manera eficiente y al mismo tiempo lograr una calidad de audio singular. Por esta razón, hemos seleccionado específicamente para nuestro AX-501 el amplificador de potencia digital ABLETEC ALC0240 para el AX-501.

Una potencia máxima de salida de 120W+120W con un bajo consumo de potencia de 68W (al nivel máximo) ofrece una reproducción de audio potente y convincente.

Este amplificador integrado de nueva generación consume 0,5W en modo de ahorro de energía.

Terminales de entrada balanceada XLR para conexión balanceada USB DAC

Los terminales de salida balanceada XLR se han vuelto cada vez más comunes en los últimos años, y se han movido más allá de su nicho de equipos de alta fidelidad de gama alta, incluso hacia modelos DAC USB compactos. El AX-501 cuenta con terminales de entrada balanceada XLR que permiten una conexión balanceada a equipos DAC USB de alta calidad para cancelar el ruido externo y lograr una transmisión sin adulteración de señales de audio de alta calidad desde el DAC USB al amplificador de potencia.

Circuitos completamente balanceados para eliminar el ruido de los circuitos analógicos no deseados

Además del soporte para conexiones balanceadas, un enfoque completamente balanceado para los circuitos analógicos del preamplificador suministra señales balanceadas constantes a través de todo el flujo de trabajo del AX-501 hasta que son introducidas en el amplificador de potencia. Esta configuración es altamente resistente al ruido de los circuitos externos.

Sistema CCLC para salida de auriculares de alta linealidad

La AX-501 cuenta con una salida de auriculares con calidad de audio optimizada para la escucha de auriculares, una característica cada vez más popular en los últimos años. El sistema CCLC (Coupling Capacitor-Less Circuit) mantiene el acoplamiento libre de condensadores, asegurando que una señal más fuerte llegue a los auriculares para lograr una reproducción de audio precisa.

Transformador de potencia de núcleo toroidal de gran capacidad

Un transformador de potencia de núcleo troidal de gran tamaño ayuda a proporcionar un sonido de alta calidad sin sacrificar la eficiencia energética y las imensiones compactas de la unidad.

Los diodos convencionales producen ruido de rectificación que afecta negativamente el sonido de otras unidades. Para combatir esto, TEAC instaló diodos de barrera Schottky para suministrar una corriente interna más limpia y reducir el ruido de rectificación.

Sin ventilador de refrigeración, para un funcionamiento silencioso

Los esfuerzos por eliminar el ruido y garantizar una reproducción de audio de alta calidad no tienen sentido si el propio amplificador genera ruido. La selección cuidadosa y la colocación eficiente de los posibles componentes generadores de calor durante el circuito y el chasis se combinan para crear un diseño compacto y de alto rendimiento que no requiere ventiladores de refrigeración.

Una construcción totalmente metálica y un tamaño reducido para cualquier configuración de escritorio

No sólo el panel frontal, tanto los paneles laterales como los superiores están hechos de paneles de aluminio y fijados a un robusto chasis de acero. Estas piezas pesadas eliminan las vibraciones y permiten que todos los circuitos internos funcionen siempre en condiciones estables. Un cuerpo de tamaño A4 permite a los usuarios colocar la unidad en espacios reducidos. La serie Reference 501 define un nuevo estándar que se adapta a todos los interiores modernos con un gran ahorro de espacio y una presencia atemporal.

Un gran número de entradas permite a los usuarios integrar sistemas Hi-Fi a gran escala

Una característica clave de la AX-501 es su gran número de terminales de entrada, lo que permite a los usuarios conectar componentes de audio actuales y futuros junto con sistemas de audio a gran escala. Además de los terminales de entrada XLR, ideales para conexiones USB DAC, el AX-501 incorpora tres conjuntos de terminales de entrada analógica RCA, el AX-501 con su minimalismo es mucho más que un sistema de audio para PC. Los terminales de altavoz utilizan terminales grandes compatibles con conectores banana y cables de altavoz AWG8 para conexiones de altavoz versátiles. El cable de alimentación de CA es desmontable, con una entrada de 3 clavijas por si los usuarios eligen actualizar a cables de CA de grado ultra alto.

Interfaz de usuario bien diseñada

Un volumen de torsión firme con una perilla de aluminio mecanizado y un interruptor de encendido principal de tipo de palanca proporcionan al usuario un funcionamiento seguro. El mando a distancia con salpicadero de aluminio le da a la unidad una apariencia elegante y un control de volumen muy preciso en ritmos de aproximadamente 0,5dB.

Para ayudar a contribuir a la atmósfera musical es la característica más clásica del AX-501, la retroiluminación regulable en 4 pasos (Normal, Dark, Very Dark o Off) y los medidores analógicos dobles. Los medidores de nivel también se pueden apagar.

.

Especificaciones:

AMPLIFICADOR

Potencia máxima de salida 120W + 120W (4 ohms, 1kHz, JEITA) / 70W + 70W (8 ohms, 1kHz, JEITA)

Potencia de salida especificada 60W + 60W (4 ohms, 1kHz, JEITA) / 30W + 30W (8 ohms, 1kHz, JEITA)

Impedancia soportada 4 - 8 ohmios

Distorsión armónica total 0,05% (1 kHz, 4 ohmios, 55 W, JEITA)

Relación señal ruido 100 dB (IHF-A) en entrada de línea

Rango de frecuencia 10 Hz - 60 kHz (+1dB, -5 dB)

ENTRADAS DIGITALES DE AUDIO

Coaxial 1 x RCA (0,5 Vp-p / 75 ohmios)

Frecuencia de muestreo: 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz

Profundidad de bits: 16/24 bits

Óptica 2 x conectores ópticos (-24 a -14,5 dBm)

Frecuencia de muestreo: 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz

Profundidad de bits: 16/24 bits

USB 1 x conector tipo B compatible USB 2.0

Frecuencia de muestreo: 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz

Profundidad de bits: 16/24 bits

ENTRADAS ANALÓGICAS DE AUDIO

Balanceadas 1 x par XLR

Nivel de entrada nominal: 1.2 Vrms

Máximo nivel de entrada: 7.7 Vrms

No balanceadas 3 x par RCA

Nivel de entrada nominal: 0.3 Vrms

Máximo nivel de entrada: 3.5 Vrms

SALIDA DE AURICULARES

Conector Jack estéreo estándar de 6,3 mm

Nivel máximo de salida 50 mW + 50 mW o más (32 ohmios, THD+N, 0,005%)

GENERALES

Consumo de corriente 68 W

Dimensiones 290 mm de ancho x 81.2 mm de alto x 264 mm de fondo

Peso neto 4 kg

Temperatura de operación +5ºC a +35ºC

Rango de humedades de operación 5% a 85% (sin condensación)

Temperatura de almacenamiento -20 ºC a +55 ºC

Accesorios: Cable AC, Control remoto, 2 x baterías AAA
