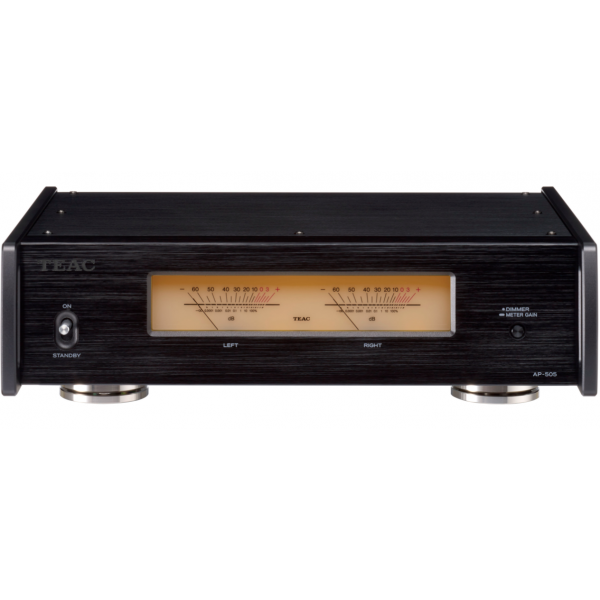

Teac AP 505

AP 505 Etapa de Potencia Estéreo

Disponible en color Negro o Plata

Un amplificador de potencia estéreo ultracompacto, alimentado por la tecnología Ncore de Hypex, diseñado para permitir el biamplificación, o el uso en modo BTL (Bridge Tied Load/Bridged)

El AP-505 es un versátil amplificador de potencia estéreo basado en un módulo amplificador de potencia Hypex Ncore de alto rendimiento, ajustado por TEAC, alojado en una caja compacta y elegante.

Capaz de funcionar en los modos bi-amp y BTL (Bridge Tied Load/Bridged), además del funcionamiento estéreo convencional, el AP-505 produce un máximo de 115W + 115W de potencia de salida en los modos estéreo/bi-amp y 220W en el modo BTL/bridged. En su corazón hay un módulo amplificador de potencia Ncore, fabricado por Hypex de Holanda y especialmente ajustado por el equipo de I+D de TEAC, para una calidad de sonido superlativa

En cuanto al exterior, los ligeros paneles de aleación de aluminio cubren un robusto chasis de acero. Un par de grandes medidores de nivel añaden interés visual cuando el amplificador está en acción, mientras que los pies de "punto de alfiler" de TEAC, con patente en trámite, situados en tres posiciones estratégicas en la parte inferior, añaden incisión al sonido, ayudando a crear una imagen estéreo más detallada y estable.

Características de un vistazo

Módulo amplificador de potencia Hypex Ncore, sintonizado por TEAC

115W + 115W de potencia máxima de salida, o 220W en modo BTL

3 modos de salida conmutables: Estéreo, Bi-Amp y BTL (Bridge Tied Load/Bridged)

Diseño de circuito completamente equilibrado, desde la entrada a la salida

La fuente de energía tiene un gran transformador de energía toroidal y diodos de barrera Schottky

Circuito de protección integral (Sobrecarga de corriente, sobretensión, sobrecalentamiento)

Patente pendiente de los pies "Pin-point" para una fácil instalación (Patente Japonesa No.4075477, No.3778108)

XLR Entradas de audio analógicas balanceadas y RCA no balanceadas

LA ÚLTIMA TECNOLOGÍA DE AMPLIFICADORES NCORE DE HYPEX, SINTONIZADA POR TEAC

El AP-505 emplea un módulo amplificador de potencia Hypex Ncore de alto rendimiento y eficiencia energética que produce 115W + 115W en los modos estéreo/bi-amp o 220W en el modo BTL. El módulo, que ha sido sometido a extensas pruebas de audición antes de ser cuidadosamente ajustado y ajustado por nuestros ingenieros, maneja fácilmente una amplia gama de altavoces, entregando cualquier cosa desde un pianissimo a un fortissimo, y todo lo demás. En otras palabras, reproduce adecuadamente la dinámica de la música real.

DE METAL COMPLETO, CUERPO DE PEQUEÑA HUELLA PARA LA RIGIDEZ, LA ESTABILIDAD Y LA ELEGANCIA

Cada panel externo - en la parte delantera, superior y lateral - está formado por una aleación de aluminio de alta calidad, firmemente unida al robusto chasis interior de acero. Este método de construcción ayuda a reducir la transmisión de la vibración mecánica, asegurando que cada elemento dentro de la unidad pueda funcionar al máximo. Gracias a su cómoda huella de tamaño A4, el AP-505 se adapta fácilmente a los interiores modernos donde la eficiencia espacial es importante, como en un escritorio. Esto contrasta con la mayoría de los amplificadores de potencia convencionales con capacidad biamplificada y BTL, que suelen ser unidades voluminosas y de ancho completo.

DISEÑO TOTALMENTE EQUILIBRADO

Al emplear un diseño de circuito totalmente equilibrado desde la sección de entrada hasta la etapa de salida, el AP-505 mantiene la señal de audio lo menos adulterada posible mientras se mueve a través del amplificador, el resultado son niveles de distorsión extremadamente bajos y una excelente relación señal-ruido (ayudada por la eliminación efectiva del ruido de modo común).

COMPONENTES CUIDADOSAMENTE SELECCIONADOS, DISEÑADOS EXCLUSIVAMENTE PARA APLICACIONES DE ALTA FIDELIDAD

En la etapa de entrada, en la que la calidad del sonido está fundamentalmente definida, se emplean amplificadores ópticos duales MUSES8820E de alta calidad tanto para las entradas XLR como para las RCA. En la sección de alimentación de la etapa de entrada, los circuitos rectificadores de los canales izquierdo y derecho son completamente independientes del transformador de potencia en adelante, y emplean cuatro condensadores de alta capacidad 4700μF en cada canal (8 en total), logrando una clara separación de la etapa de sonido entre los canales.

En la sección de entrada XLR, un circuito bien diseñado ofrece una excelente integridad de la señal, gracias en parte a la eliminación de los condensadores de acoplamiento que a menudo pueden perder la información de audio a medida que la señal viaja a través de ellos.

UN TRANSFORMADOR DE POTENCIA TOROIDAL SOBREDIMENSIONADO

En la fuente de alimentación, el AP-505 emplea un transformador de núcleo toroidal de alta capacidad, con diodos de barrera Schottky en el circuito rectificador. A diferencia de los diodos convencionales, los diodos de barrera Schottky reducen el ruido del rectificador, lo que lleva a un suministro más "limpio" y a una entrega de corriente más estable.

PIES 'PUNTIAGUDOS' PARA UNA FÁCIL INSTALACIÓN

El AP-505 emplea los pies de "Pin-Point" de TEAC, pendiente de patente. Estos comprenden dos secciones metálicas separadas en una carcasa integrada. Una tiene una parte superior con púas y está fijada a la parte inferior del chasis, la otra es una base en forma de cuenco que cuelga de la sección con púas, con una copa en forma de pestaña para simplificar la instalación. Como resultado del diseño único, los pies 'Pin-Point' minimizan considerablemente las vibraciones y la resonancia, en virtud del hecho de que la unidad se apoya en sólo tres puntos, con una superficie de contacto muy pequeña. Esta disposición reduce el embarrado de las frecuencias medias y bajas, mejorando así el escenario sonoro y realzando los detalles sónicos finos.

* Japón Números de patente 4075477 y 3778108

DISEÑO DE REFRIGERACIÓN PASIVA PARA UN FUNCIONAMIENTO SILENCIOSO

No tiene sentido diseñar un amplificador que proporcione un excelente sonido a un par de altavoces pero que a su vez genere un ruido de funcionamiento que distraiga a un ventilador de refrigeración. Desde el principio, nuestros ingenieros estaban decididos a utilizar un circuito y una disposición que permitiera suficiente enfriamiento natural, uno que permitiera la creación de un amplificador compacto pero potente que no necesitara la ayuda de un ventilador de refrigeración.

LOS MEDIDORES DE NIVEL ANALÓGICOS DUALES SEÑALAN EL MOMENTO MUSICAL

Los medidores de nivel analógicos del panel frontal se mueven en respuesta a los niveles de señal, dando una confirmación visualmente agradable de que el amplificador está haciendo su trabajo. Un atenuador de cuatro pasos (brillante, medio, atenuado) permite a los usuarios ajustar la intensidad de la pantalla a su gusto, mientras que una sensibilidad conmutable (±0dB, +20dB, movimiento desactivado) permite disfrutar de más, menos o incluso ningún movimiento del medidor, si se prefiere.

Naturalmente, aunque la luz de fondo esté apagada y el movimiento del medidor haya sido desactivado, usted podrá saber si la unidad está encendida... ¡comprobando la posición del interruptor de encendido!

Características:

Módulo amplificador de potencia Hypex Ncore, sintonizado por TEAC

115W + 115W de potencia máxima de salida, o 220W en modo BTL/puente.

Puede funcionar en modo estéreo, biamplificación y BTL/puente.

Diseño de circuito completamente equilibrado

Componentes de alta calidad cuidadosamente seleccionados, diseñados exclusivamente para aplicaciones Hi-Fi

Gran transformador de energía toroidal y diodos de barrera Schottky

Circuitos de protección integral (Surge, Overvoltage, Thermal)

Patente pendiente de los pies "Pin-point" para una fácil instalación (Patente Japonesa No.4075477, No.3778108)

Grandes metros de nivel

Refrigeración pasiva para un funcionamiento silencioso

Huella de tamaño A4 y cuerpo totalmente metálico para la rigidez, la estabilidad y la elegancia

XLR Entradas de audio analógicas balanceadas y RCA no balanceadas (un juego de cada una)

Terminales de altavoz de paso amplio y de tornillo

Ahorro de energía automático

Cumple con la normativa RoHS

.

Especificaciones:

Sección de amplificación

Máxima potencia de salida

ESTÉREO, modo BI-AMP 115 W + 115 W (4 ohmios, 1kHz, JEITA)

90 W + 90 W (8 ohmios, 1kHz, JEITA)

Modo BTL 220W (8 ohmios, 1kHz, JEITA)

Potencia de salida nominal

ESTÉREO, modo BI-AMP 115 W + 115 W (4 ohmios, 1kHz, THD 0.8%)

70 W + 70 W (8 ohmios, 1kHz, THD 0.8%)

Modo BTL 220W (8 ohmios, 1kHz, THD 0.8%)

Distorsión armónica total 0,0015 % (8 ohmios, 1kHz, 12,5W, JEITA)

Relación señal-ruido 113 dB (8 ohmios, 1kHz, IHF-A)

Respuesta de frecuencia 10 Hz a 50.000 Hz (+0dB, -5dB, 8 ohmios, 1kHz, 1W, JEITA)

Sección de entrada analógica

LINE IN (Balanced) XLR (2: HOT) x 1 par

Sensibilidad de entrada 1.3V (salida 8 ohmios, THD 1%)

Impedancia de entrada de 10k ohmios o superior

LINE IN (Desequilibrio) RCA (chapado en oro) x 1 par

Sensibilidad de entrada 0,66V (salida 8 ohmios, THD 1%)

Impedancia de entrada de 10k ohmios o superior

Sección de salida

Terminales de altavoz Tipo de tornillo (chapado en oro, compatible con enchufe de banana y AWG8) x 1 par

Impedancia de altavoz compatible

ESTÉREO, modo BI-AMP 4 ohmios a 16 ohmios

Modo BTL 8 ohmios a 16 ohmios

General

Potencia de funcionamiento CA 120V, 60Hz (EE.UU./Canadá)

AC 230V, 50Hz (Reino Unido/Europa)

Consumo de energía 106W

Potencia de reserva 0.1W o menos (en el modo de ahorro de energía automático)

Dimensiones totales (An x Al x P) 290 x 84,5 x 271 mm (incl. saliente)

Peso 4,4 kg

Rango de temperatura de funcionamiento +5°C a +35°C / 41°F a 95°F

Rango de humedad de funcionamiento del 5% al 85% (sin condensación)

Rango de temperatura de almacenamiento -20°C a +55°C / -4°F a 131°F

Incluye:

Código de energía

Cojín para los pies x 3pc

Ownerʼs manual (incl. Garantía)
