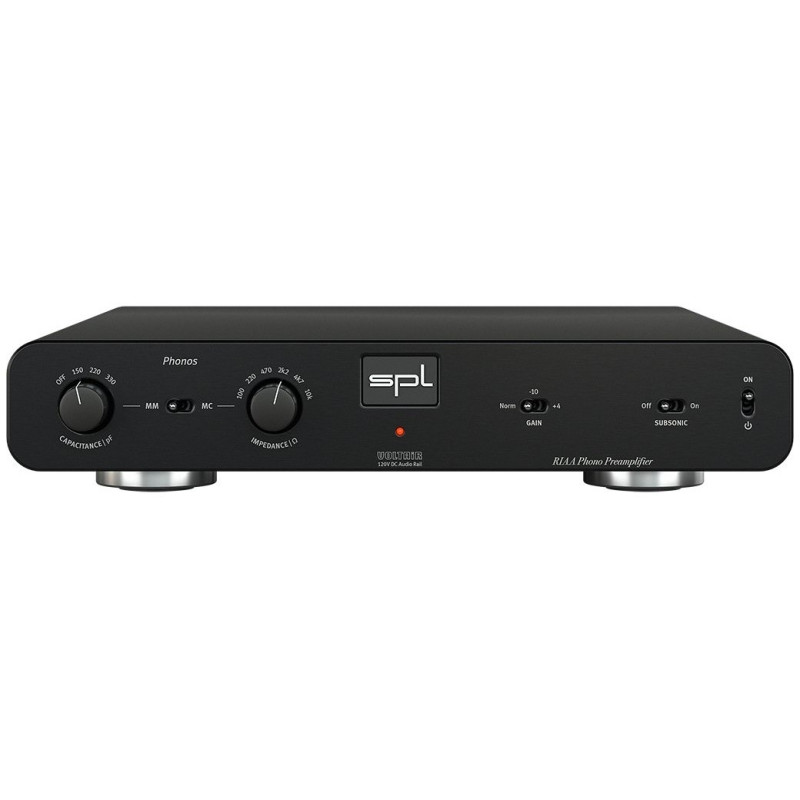

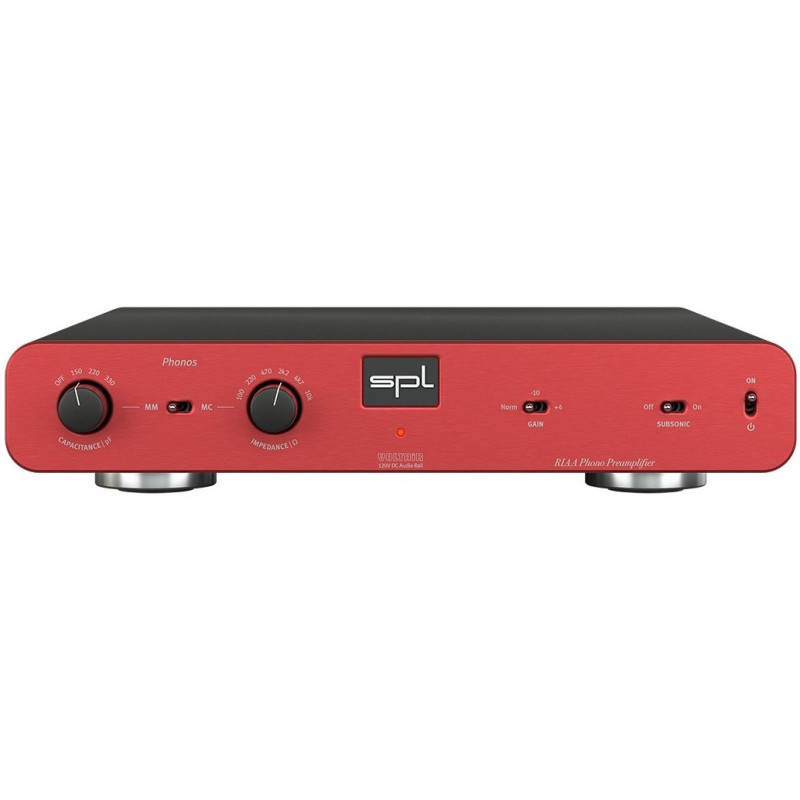

Preamplificador de fono RIAA

Este preamplificador de fono para sistemas de pastilla de imán móvil (MM) y bobina móvil (MC) se basa en el legendario Douglas-Self-Design.

MM y MC

Hay dos sistemas de captación para tocadiscos: Moving Magnet (MM) y Moving Coil (MC).

IMÁN EN MOVIMIENTO

Las pastillas de imán móvil generan un pequeño voltaje al mover un imán entre bobinas de cobre. Las pastillas MM tienen una inductancia e impedancia muy altas.

Phonos ofrece una selección de tres condensadores para corregir la linealidad de la respuesta de frecuencia y fase. Las capacitancias son 150pF, 220pF y 330pF. En la posición de apagado, la capacitancia está determinada por la capacitancia del cable.

BOBINA EN MOVIMIENTO

La pastilla MC también es un pequeño generador electromagnético, pero con los imanes firmemente anclados y las bobinas moviéndose entre ellos, es decir, exactamente lo contrario de la pastilla MM.

Sin embargo, el voltaje de salida es muy bajo, de solo unos pocos cientos de microvoltios y, por lo tanto, es más sensible al ruido y al zumbido inducido. Esto hace que el diseño del preamplificador sea un desafío, ya que el voltaje de salida muy bajo debe preamplificarse extremadamente libre de ruido. Phonos ofrece uno de los preamplificadores phono más potentes para sistemas MC con preamplificación de hasta 71,5 dB. Gracias a la tecnología de 120V, los preamplificadores son extremadamente silenciosos, lineales y con bloqueo de fase.

Las pastillas MC tienen una inductancia e impedancia muy bajas. Esto significa que los efectos de la capacitancia del cable (desde el tocadiscos hasta el preamplificador) son insignificantes. Sin embargo, la impedancia es relevante y se puede configurar en seis posiciones: 100, 220, 470, 2,2 k, 4,7 ky 10 kOhmios. Si hay alguna duda sobre qué impedancia coincide con la de la pastilla, las impedancias también pueden simplemente conmutarse hasta que se determine acústicamente la respuesta de frecuencia lineal.

AMPLIFICACIÓN

La preamplificación se puede cambiar en tres valores. El valor de ganancia normal es +46 dB para MM y +67 dB para cartuchos MC.

En la posición de -10 dB, el phono produce suficiente nivel de salida para un equipo de alta fidelidad normal que funciona a un nivel de referencia de -10 dBV.

En la posición de +4 dB, el nivel de salida es tan alto como el de los convertidores DA modernos a un nivel de referencia de 0dBfs = +15 dBu.

FILTRO SUBSÓNICO

El retumbar del mecanismo de accionamiento del tocadiscos también se amplifica por la alta amplificación del rango de graves debido a la ecualización RIAA en la reproducción. El Phonos ofrece un filtro subsónico conmutable para eliminar este ruido.

CONEXIONES

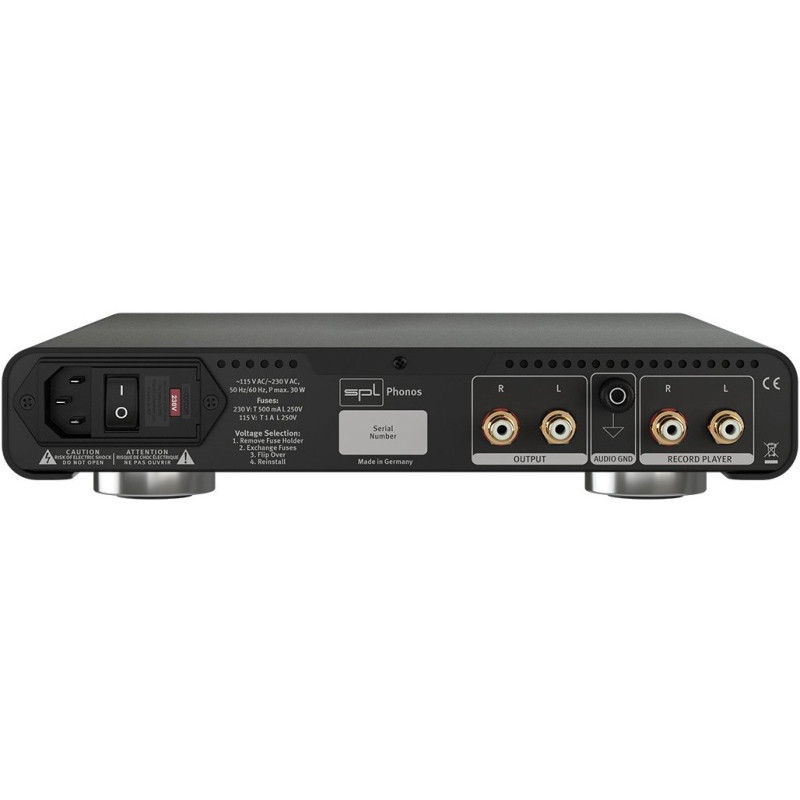

Los enchufes RCA chapados en oro están disponibles para conectar el tocadiscos y para dar salida a un preamplificador como el Director Mk2 o el Elector.

Una conexión a tierra para el tocadiscos está diseñada como un conector tipo banana. El cable de tierra se puede sujetar o enchufar.

ECUALIZACIÓN RIAA

La ecualización RIAA es una especificación para la grabación y reproducción de registros propuesta por la Recording Industry Association of America (RIAA). Las curvas de ecualización RIAA introdujeron un estándar industrial global de facto para los discos de vinilo en 1954.

La ecualización RIAA utiliza el pre-énfasis para reducir las frecuencias bajas y realzar las frecuencias altas cuando se corta el registro (curva azul RIAA).

Los graves se reducen hasta en 20 dB para proporcionar más espacio y un tiempo de reproducción de grabación más prolongado.

Las altas frecuencias se refuerzan hasta en 25 dB para aumentar la relación señal-ruido entre el ruido y el calor del medio de grabación y la señal de audio.

Durante la reproducción, ocurre exactamente lo contrario en el phono. El filtro de de-énfasis (curva roja RIAA) compensa el pre-énfasis y el resultado es una respuesta de frecuencia lineal.

AUTO DISEÑO DE DOUGLAS

La ecualización RIAA del phono se desarrolló de acuerdo con las recomendaciones de Douglas Self.

Idea: muchas capacidades pequeñas en lugar de unas pocas capacidades grandes.

Ventajas: Los condensadores se cargan y descargan más rápido, lo que da como resultado una mejor resolución y una respuesta de impulso más rápida.

En todo el ecualizador RIAA solo se utilizan condensadores de Styroflex para audiófilos.

Acerca de la persona: Douglas Self es un ingeniero electrónico británico con una fuerte inclinación por el audio. Tiene títulos honoríficos de la Universidad de Cambridge y es profesor de psicoacústica en la Universidad de Sussex.

ESPECIFICACIONES

Entrada y salida analógicas: RCA

Impedancia de entrada (MM)

47 kΩ

Impedancia de entrada (MC)

conmutable

Impedancia de salida

75 Ω

Rango de frecuencia (-3 dB)

4 Hz - 300 kHz

Diafonía (1 kHz)

-80 dBu

Preamplificador de imán móvil (MM)

Amplificación (norma)

46 dB

Amplificación (-10 dB)

36 dB

Amplificación (+4 dB)

50 dB

Capacitancia (conmutable)

Apagado, 150 pF, 220 pF y 330 pF

Ruido (ponderado A; amplificación de 46 dB)

-85,3 dBu

Gama dinámica

131,3 dB

Preamplificador de bobina móvil (MC)

Amplificación (norma)

67 dB

Amplificación (-10 dB)

56 dB

Amplificación (+4 dB)

71,5 dB

Impedancia (conmutable)

100 Ω, 220 Ω, 470 Ω, 2,2 kΩ, 4,7 kΩ, 10 kΩ

Ruido (ponderado A, amplificación de 67 dB)

-61,7 dBu

Gama dinámica

128,7 dB

Fuente de alimentación lineal interna con transformador toroidal blindado

Voltaje de funcionamiento para audio analógico

+/- 60 V

Voltaje de funcionamiento para relés y LED

+ 12 V

Fuente de alimentación de red

Tensión de red (seleccionable, ver fusible chamber)

230 V CA / 50; 115 V CA / 60 Hz

Fusible para 230 V

T 500 mA

Fusible para 115 V

T 1 A

El consumo de energía

máx. 30 VA

Consumo de energía en espera

<0,3 W

Dimensiones y peso

W x H x D (ancho x alto incluyendo pies x profundidad)

278 x 100 x 300 mm

3,2 kilogramos
