QUAD 3 Amplifier + QUAD 3 CDT
INFORMACIÓN QUAD 3 AMPLIFIER
El amplificador integrado Quad 3 es un nuevo y audaz capítulo del legado de Quad, que fusiona la estética clásica del audio británico con la innovación moderna. Inspirado visualmente en los icónicos preamplificadores Quad 22 y 33, este nuevo amplificador rinde homenaje a la rica historia de la marca al tiempo que incorpora el lenguaje de diseño y la funcionalidad de los equipos de audio de gama alta contemporáneos.
Sigue la estela del éxito del preamplificador/amplificador 33/303 reimaginado, pero a diferencia de ese homenaje, el Quad 3 es un diseño completamente nuevo. Realizada bajo la dirección del aclamado novomusica diseñador David McNeill, la unidad presenta un diseño industrial que captura el encanto vintage de las originales, como los controles giratorios empotrados y el salpicadero bicolor, actualizados con un acabado refinado acorde con las expectativas de los audiófilos modernos.
Diseño atemporal y control avanzado

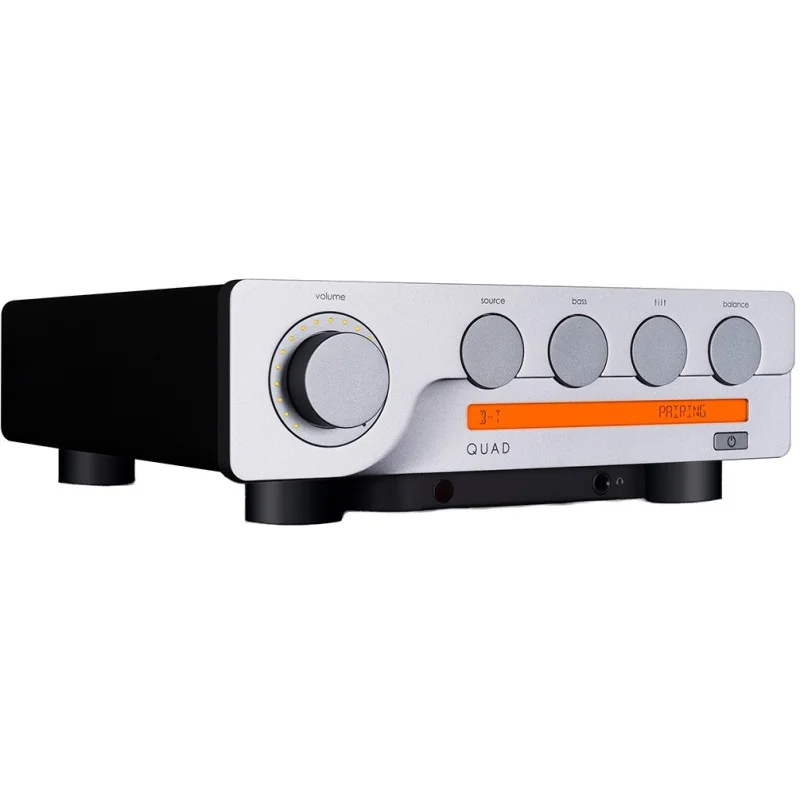

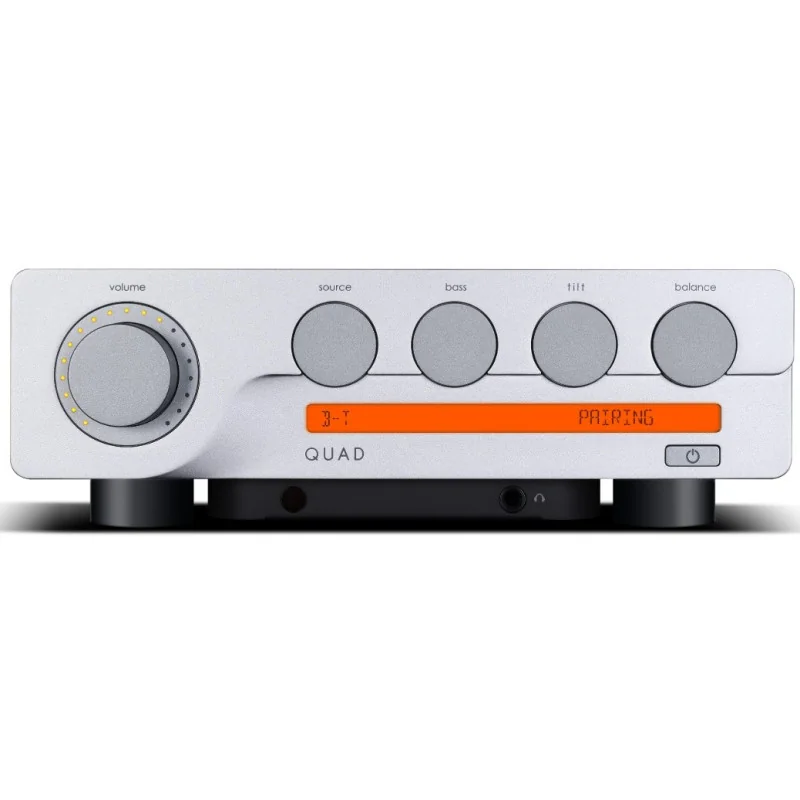

Aunque la Quad 3 pueda parecer retro a primera vista, su interfaz de control es una sofisticada mezcla de sensación analógica y precisión digital. La familiar fila de mandos giratorios funciona ahora como codificadores digitales, gestionando la selección de fuente, el volumen, el balance y el tono mediante el característico control de «inclinación» ideado originalmente por el fundador de Quad, Peter Walker.
Esta función de inclinación ajusta sutilmente el equilibrio tonal en todo el espectro de frecuencias en torno a un eje central de 650 Hz, lo que permite un sonido más cálido o más frío sin distorsionar la integridad musical. Combinadas con un control de graves independiente, novomusica estas herramientas permiten un ajuste preciso para adaptarse a la acústica de la sala, el tipo de contenido o las preferencias del oyente, todo ello ejecutado en el dominio analógico.

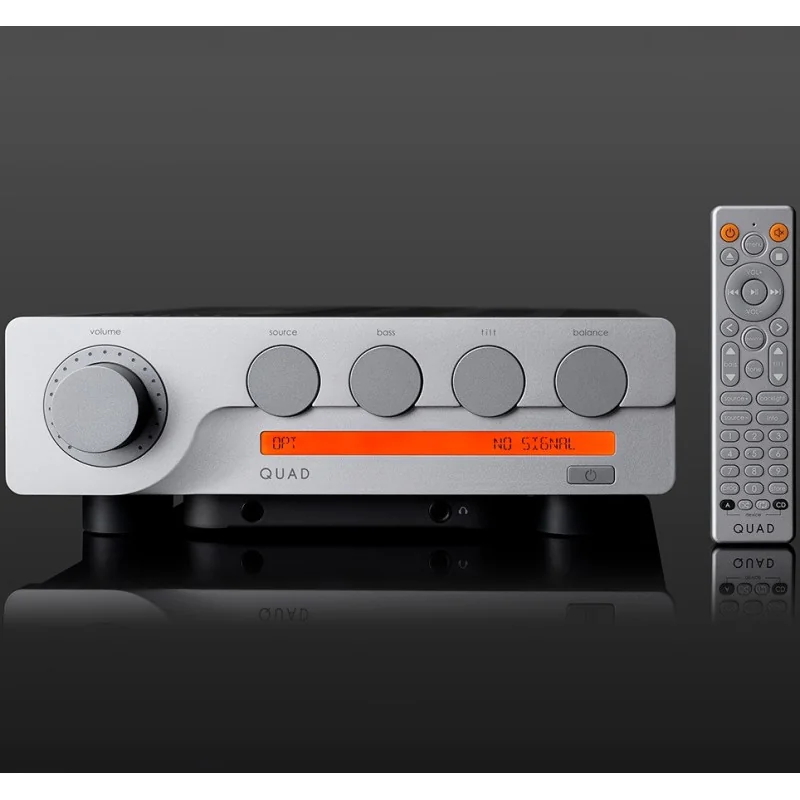

Una pantalla LCD retroiluminada añade un encantador toque moderno-retro, haciéndose eco de los detalles estéticos del clásico 33 sin dejar de ser totalmente funcional.
Un centro para fuentes modernas y formatos clásicos

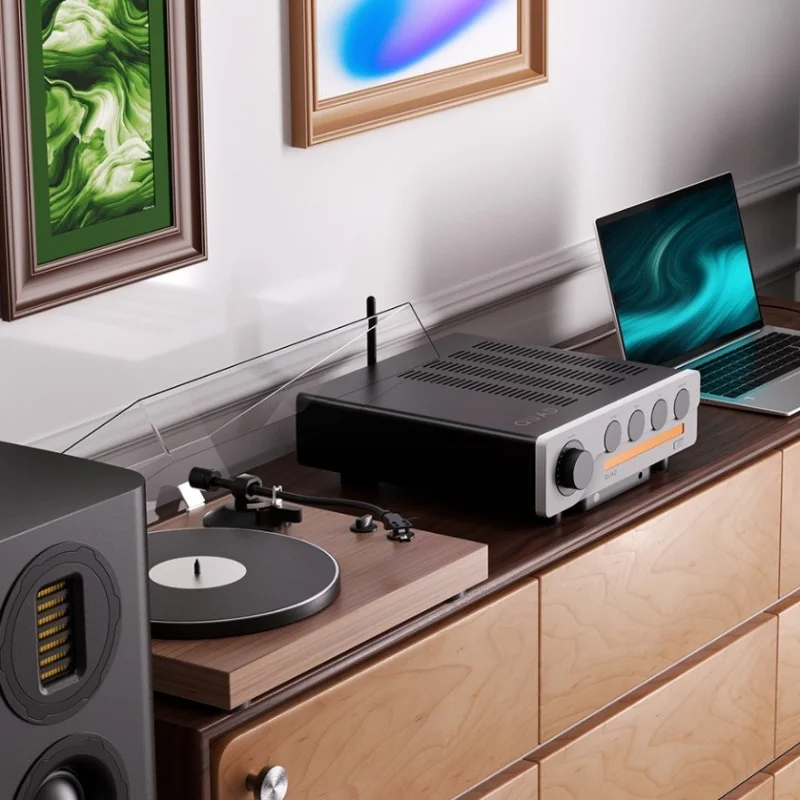

La versatilidad es la base del amplificador integrado Quad 3, lo que lo convierte en la pieza central natural de cualquier sistema de audio contemporáneo. Incluye HDMI ARC para una integración perfecta con el televisor, USB tipo B para audio de PC de alta resolución, entradas S/PDIF coaxial y óptica, y Bluetooth avanzado (aptX HD, Bluetooth 5.1) para comodidad inalámbrica.
Los amantes del vinilo también están bien atendidos, con una etapa de fono de alta calidad basada en FET para cartuchos MM que ofrece una claridad y un detalle excepcionales. Dos entradas de línea RCA adicionales proporcionan conectividad para dispositivos antiguos. La sección de auriculares es igualmente impresionante, ya que ofrece un amplificador de realimentación de corriente dedicado con una alta frecuencia de rotación para un rendimiento dinámico y detallado. Todas estas características están inteligentemente novomusica alojadas en un chasis compacto de 30 cm de ancho, que ofrece un rendimiento de élite sin ocupar espacio innecesario.
Un núcleo de alto rendimiento con precisión digital

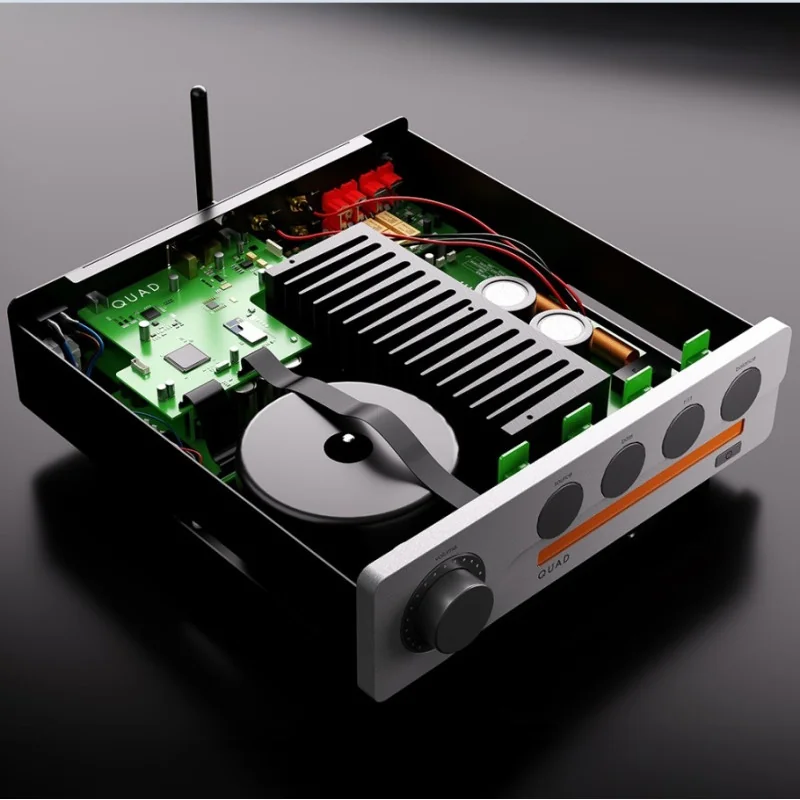

En el interior del Quad 3 se encuentra una etapa de amplificación meticulosamente diseñada para ofrecer potencia y delicadeza. La sección DAC se basa en el chip ES9038Q2M de la serie Sabre de 32 bits de ESS, mejorado con gestión de reloj patentada y un filtro activo post-DAC de Clase A para una resolución de audio superior.
El amplificador admite formatos de alta resolución, incluidos PCM de hasta 32 bits/768 kHz y DSD512, con decodificación MQA completa y certificación Roon Tested, lo que garantiza que los audiófilos puedan extraer el máximo detalle de cada fuente digital. En el lado analógico, la etapa de salida discreta de clase AB con topología CFB proporciona una salida limpia y estable, respaldada por un robusto transformador toroidal de 235VA.
Las fuentes de alimentación independientes de bajo ruido aíslan los componentes críticos, contribuyendo a una firma sonora rica y expresiva. Con su combinación de diseño cuidado e ingeniería sin concesiones, el amplificador integrado Quad 3 es un verdadero clásico moderno.
Características principales:
- Amplificador estéreo integrado para sistemas de audio multifuente de alto rendimiento
- Inspirado en el diseño clásico QUAD del siglo XX, elevado por la nueva tecnología
- Las características distintivas de QUAD incluyen el control de tono de inclinación
- Entradas digitales USB, HDMI ARC y Bluetooth
- Audio digital de ultra resolución: PCM de 32 bits/768 kHz y DSD512 nativo
- Etapa de amplificación de potencia de clase AB con diseño de realimentación complementaria
- Entrega 65 W por canal a 8 ohmios
- Etapa de fono y amplificador de auriculares de alta calidad
- Tamaño compacto de 30 cm
Especificaciones técnicas

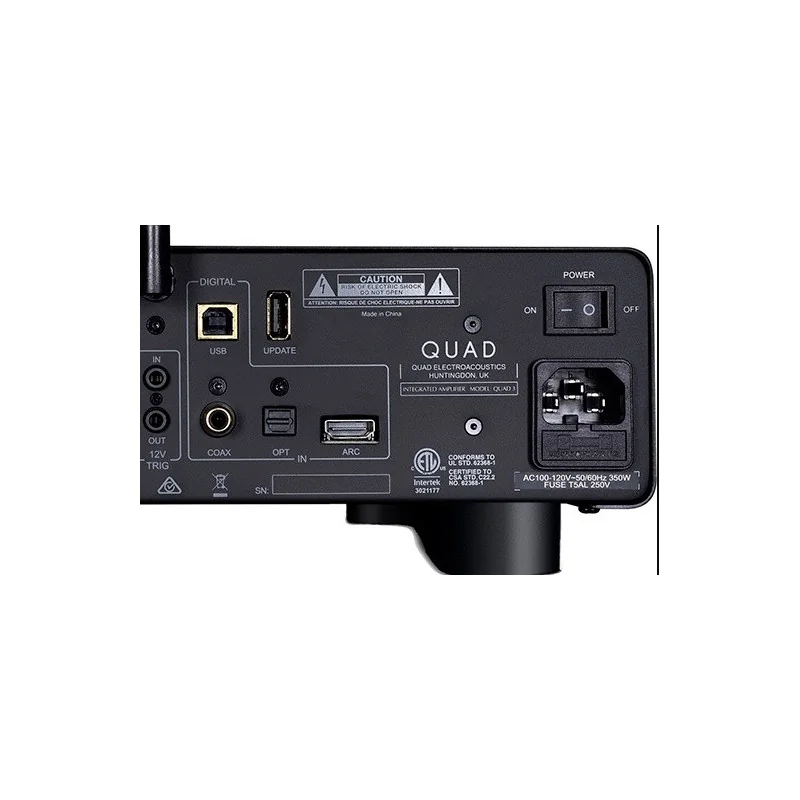

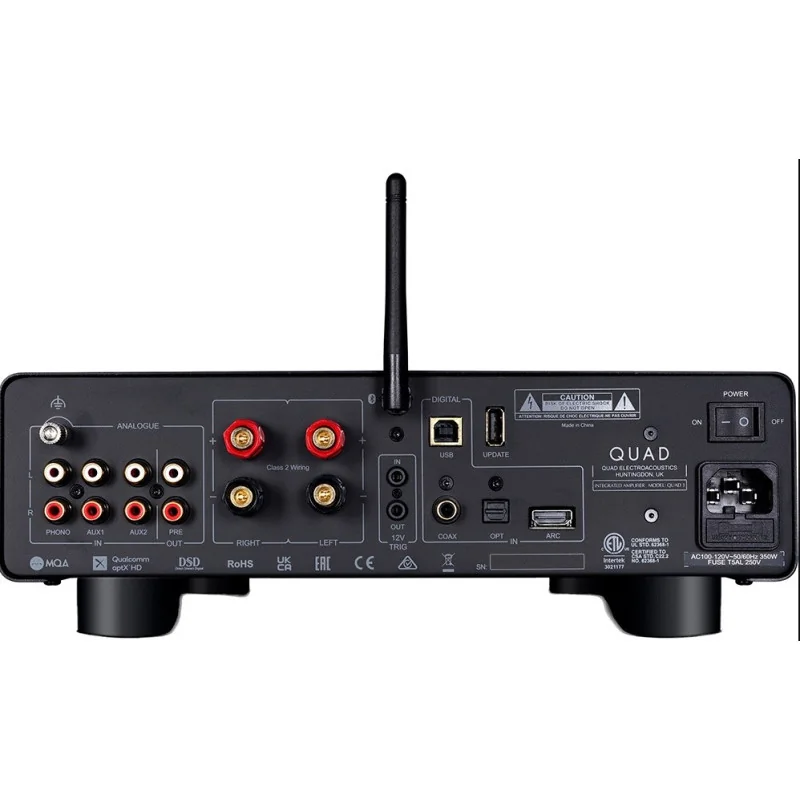

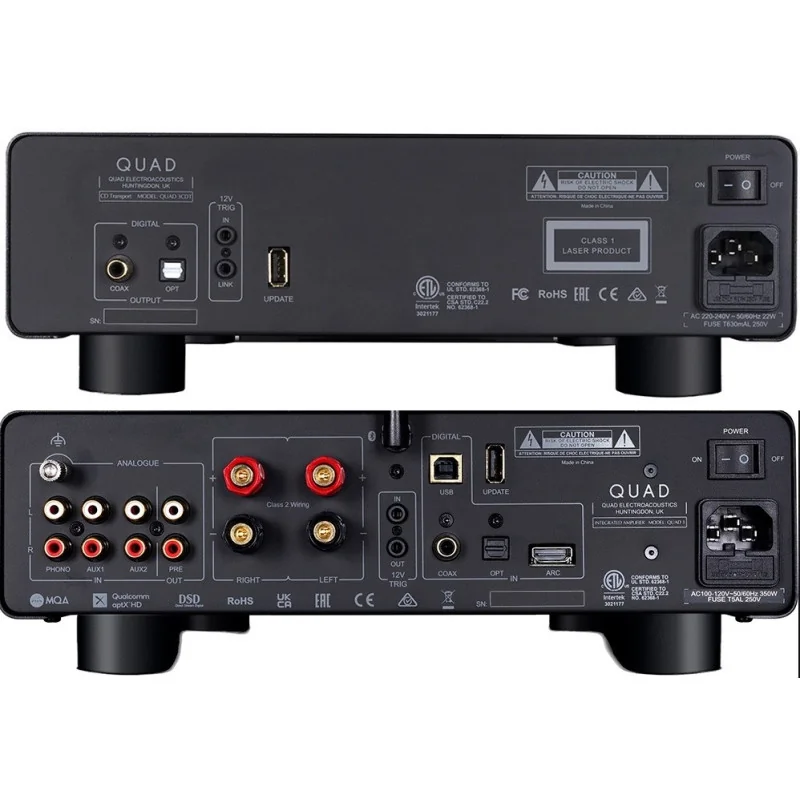

QUAD 3 - ENTRADAS
- 1x USB tipo B (32 bits/768 kHz PCM; DSD512)
- 1x HDMI ARC (compatible con HDMI 2.1/eARC)
- 2x S/PDIF (1x óptica; 1x coaxial)

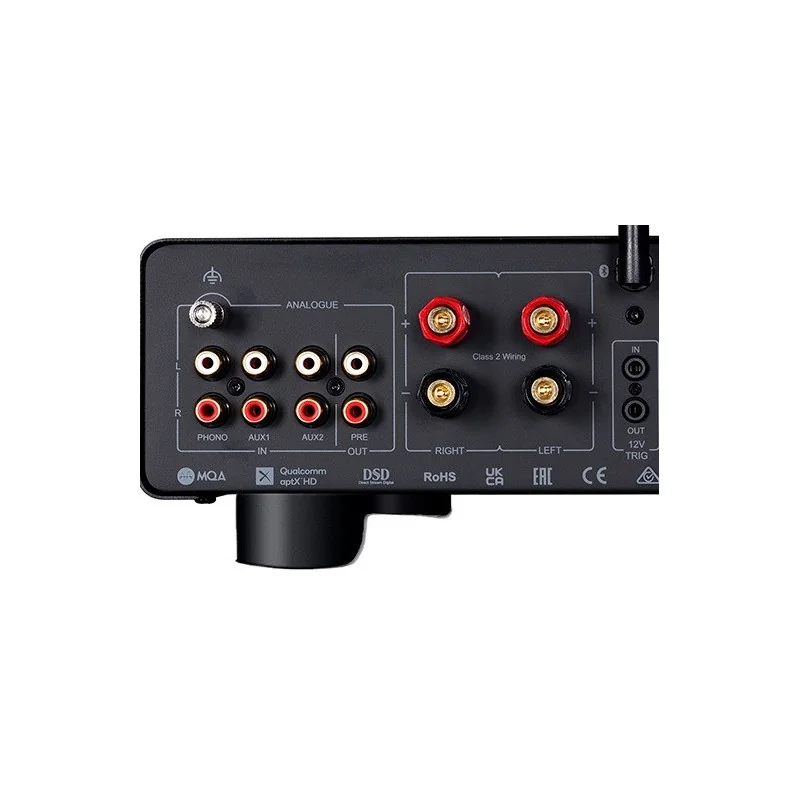

- 3x RCA analógicos estéreo (2x nivel de línea; 1x MM phono)
- 1x USB tipo A para actualizaciones de firmware
- 1x disparador de 12 V
- Bluetooth 5.1
QUAD 3 - SALIDAS
- Bornes de altavoz chapados en oro
- 1 salida de auriculares de 6,35 mm
- 1 salida de preamplificador RCA estéreo
- 1x disparador de 12 V
QUAD 3 - OTRAS ESPECIFICACIONES SELECCIONADAS
- Ajuste del usuario - analógico Controles de inclinación y tono de graves (desactivables); control de balance estéreo
- Ajuste del usuario - digital Muestreo ascendente opcional a 352,8/384 kHz; cinco ajustes de filtro digital
- Tipo de amplificador de potencia Clase AB con diseño de realimentación complementaria
- Potencia de salida 2x 65W (8Ω, THD<1%); 2x 100W (4Ω, THD<1%)
- Distorsión del amplificador de potencia (THD) <0,003% (1kHz @ 30W/8Ω)
- Corriente máxima suministrada 2x 10A
- Dimensiones (AnxAlxPr) 300x101x332 mm
.
INFORMACIÓN QUAD 3 CDT

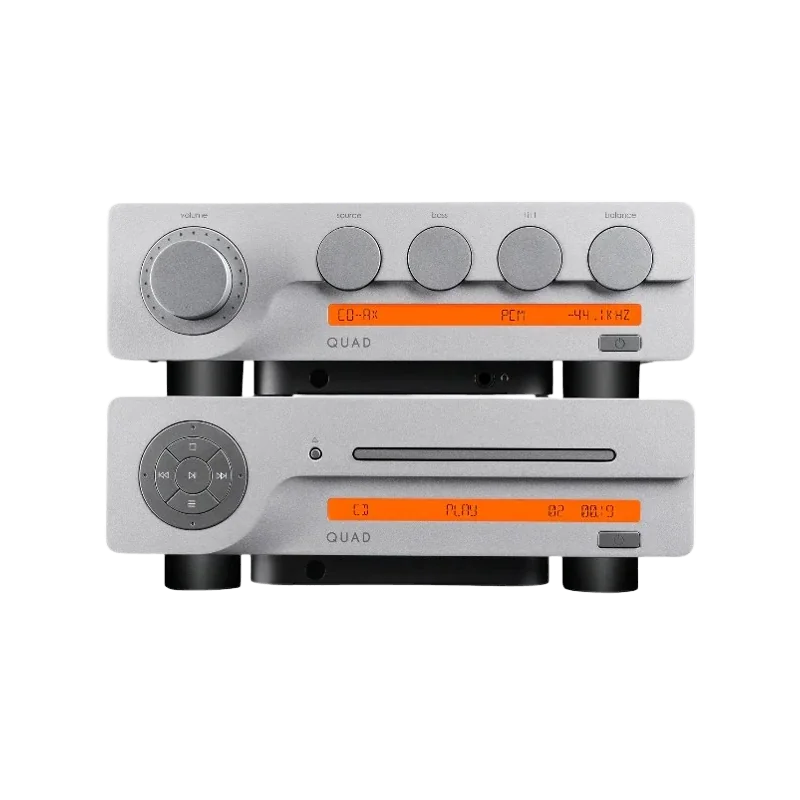

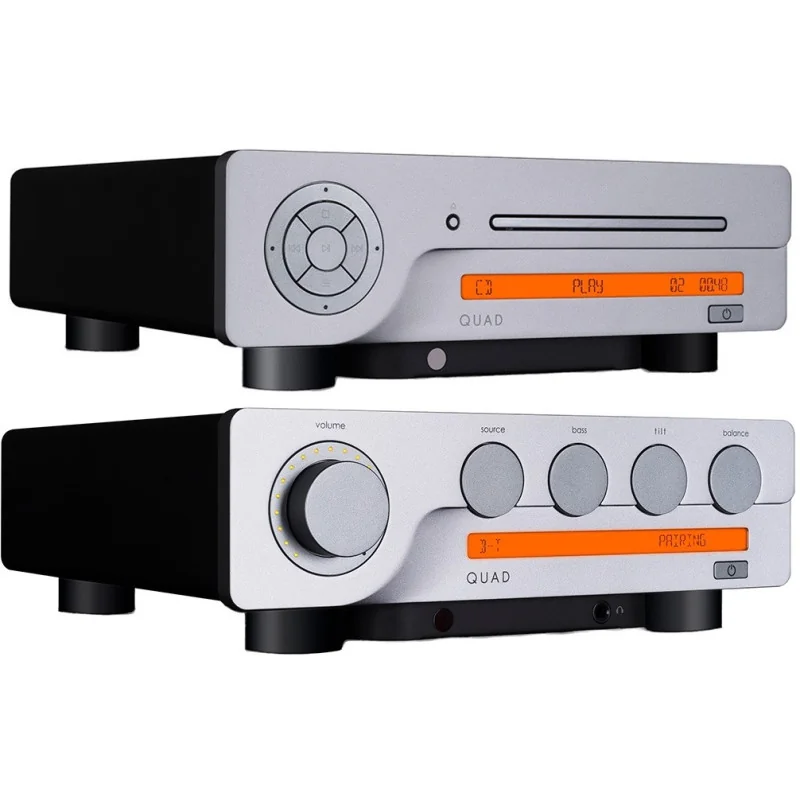

El sistema de transporte de CD Quad 3-CDT se incorpora a la Serie 3 como un sistema de transporte de discos dedicado, diseñado para complementar el amplificador integrado Quad 3, ofreciendo una experiencia premium a quienes valoran los medios físicos. Inspirado visualmente en los preamplificadores Quad de la década de 1960, este sistema conserva su estilo tradicional e incorpora ingeniería avanzada en todos sus componentes.
Su diseño compacto de 30 centímetros de ancho, acabado bitono, panel frontal contorneado y pantalla retroiluminada naranja crean una clara conexión con los diseños clásicos de Quad. La continua popularidad de los CD y las grandes colecciones que muchos oyentes han creado hacen de este sistema una incorporación natural al sistema.
Para los usuarios que ya aprecian el excelente DAC del amplificador Quad 3, el Quad 3-CDT es el compañero óptico perfecto.
Principios de diseño basados en el legado de Quad
El sistema de transporte de CD Quad 3-CDT se ha diseñado con un enfoque especial en la precisión de la recuperación de datos y la integridad de la señal. Este enfoque le permite funcionar no solo con el amplificador Quad 3, sino también con cualquier DAC o amplificador de alta calidad con entradas digitales.
Al separar el hardware de transporte de la etapa de conversión digital a analógica, la unidad evita el ruido eléctrico que puede afectar el rendimiento en reproductores de CD combinados. Su chasis de aluminio de precisión y su diseño interno cuidadosamente controlado proporcionan robustez y estabilidad durante el funcionamiento.
Con un mecanismo de transporte blindado, componentes silenciosos y una alta durabilidad, el transporte mantiene un rendimiento fiable durante muchos años. Cada decisión de diseño refleja la larga trayectoria de Quad en la búsqueda de un sonido de alta fidelidad.
Mecanismo de Transporte y Sistema de Control Avanzado
El Transporte de CD Quad 3-CDT cuenta con un mecanismo de CD de alta estabilidad, junto con un sistema servo de diseño personalizado que garantiza una lectura precisa del disco en una amplia gama de condiciones. El ensamblaje láser y los servocontroles se han desarrollado para minimizar errores, reducir la fluctuación y evitar la distorsión incluso antes de que la señal llegue al DAC.
Una estructura de procesamiento de doble núcleo guía la arquitectura servo, utilizando una potente CPU RISC de 32 bits junto con un microcontrolador de control dedicado. Esta configuración mejora la corrección de errores y proporciona un seguimiento fluido y predecible incluso con discos dañados.
Al centrarse en la extracción de una señal digital limpia y mantener una precisión constante a nivel mecánico y de firmware, el sistema de transporte ofrece una consistencia y claridad excepcionales.
Arquitectura de potencia para una salida de alta precisión
El sistema de transporte de CD Quad 3-CDT incorpora un transformador toroidal de bajo ruido que alimenta una estructura de potencia interna cuidadosamente dividida. Los circuitos del motor y el láser están aislados de la etapa de decodificación digital, lo que garantiza que el flujo de datos se mantenga estable y sin interferencias.
Un oscilador de cristal con regulación de temperatura proporciona el reloj maestro y se beneficia de un regulador lineal independiente de bajo ruido y un esquema de conexión a tierra especializado. Esta configuración reduce significativamente la fluctuación de fase y proporciona una referencia de tiempo fiable para la salida S PDIF.
Los resultados se aprecian en transitorios más limpios, una imagen mejorada y una mayor cohesión musical. Al prestar atención a cada aspecto de la estabilidad eléctrica, la unidad presenta una señal digital refinada y fiable.
Compatibilidad versátil con formatos y fiabilidad a largo plazo
El sistema de transporte de CD Quad 3-CDT admite una amplia gama de tipos de discos, además de los CD Red Book estándar. Lee CD-R, CD-RW y discos de datos con archivos codificados en FLAC, WAV, WMA, MP3 y APE, lo que ofrece flexibilidad para colecciones grandes y diversas. Su robusto mecanismo también admite discos moderadamente dañados o sucios que suelen causar problemas en otros medios de transporte.
Especificaciones técnicas
- Amplitud de salida digital: 500 ±50 mVpp
- Impedancia de salida: 75 ohmios
- Respuesta de frecuencia: -0,01 dB (20 Hz-20 kHz, ref. 1 kHz)
- Frecuencia de muestreo: 44,1 kHz

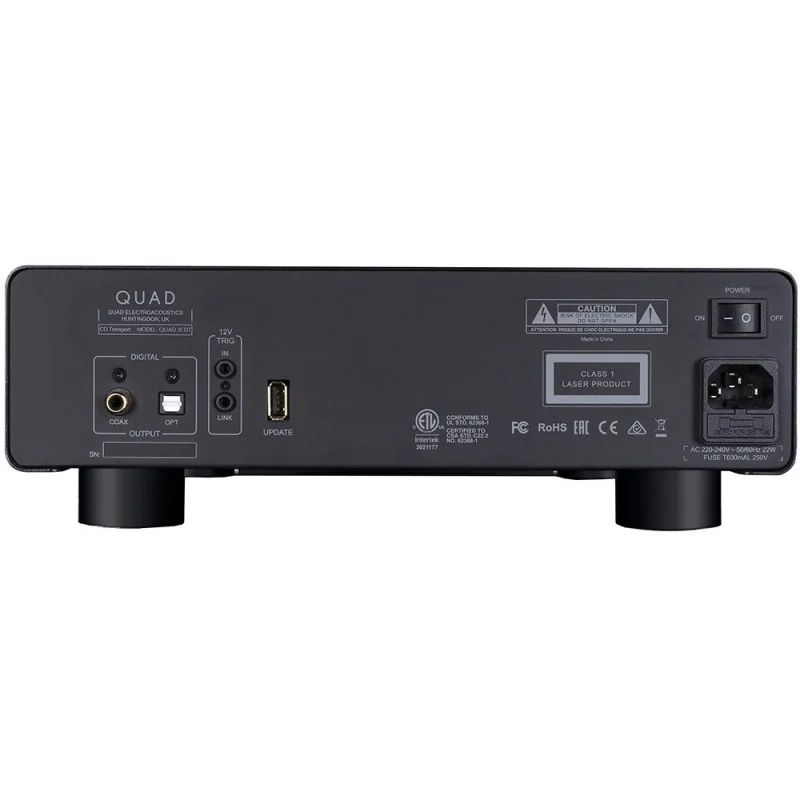

- Interfaz de salida digital: 1 coaxial, 1 óptica
- Consumo en espera: <0,5 W
- Requisitos de alimentación (según la región): 220-240 V, 50/60 Hz, 100-120 V, 50/60 Hz
- Dimensiones del producto (ancho x alto x profundidad, mm): 300 x 300 x 101 mm
- Dimensiones de la caja (ancho x alto x profundidad, mm): 420 x 366 x 215 mm
- Peso neto: 5,37 kg
- Peso bruto: 7 kg
