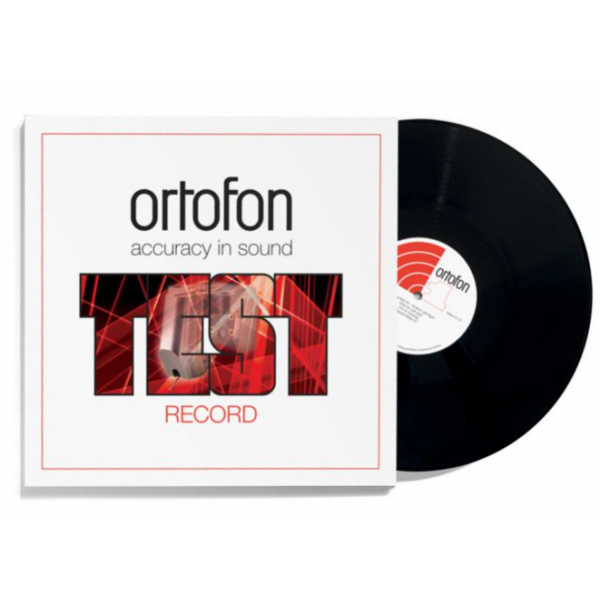

Ortofon Stereo Test Record
Ortofon Stereo Test Record vinilo para evaluar la cápsula
Disco de prueba estéreo de Ortofon
El nuevo Test Record de Ortofon está diseñado para permitirle verificar su sistema HiFi en el entorno de audio más natural en casa. El Test Record contiene señales de prueba especiales desarrolladas para analizar el rendimiento de la cápsula, así como su interacción con el brazo y el tocadiscos.
Antes de probar su cápsula, verifique el funcionamiento del sistema HiFi. El altavoz izquierdo debe estar conectado al canal izquierdo del amplificador y viceversa; ambos altavoces deben funcionar en fase y estar colocados de forma óptima en la sala.
El disco de prueba está diseñado para ser reproducido a través de su sistema con ecualización RIAA incorporada. Se recomienda ajustar el control de volumen a un nivel de señal moderado.
Por favor, consulte las instrucciones de su tocadiscos y brazo para una correcta instalación y alineación, ajuste el brazo para que esté paralelo a la superficie del disco, ajuste la fuerza de seguimiento vertical y el antiskating de acuerdo con los datos técnicos recomendados de la cápsula, y ajuste el voladizo de la aguja.
El nuevo prensado fino de 15 pistas
Cada cara del disco consta de 15 pistas que se han cortado del 1 al 4 y del 5 al 15:
1. Barrido de frecuencia Canal izquierdo 800 Hz - 50 kHz. Registro. 28 seg. Corte lineal* (800 - 20000 Hz ±1,5 dB)
2. Barrido de frecuencia Canal derecho 800 Hz - 50 kHz. Log. 28 seg. Corte lineal* (800 - 20000 Hz ±1,5 dB)
3. Barrido de frecuencia Canal izquierdo 800 Hz - 50 kHz. Log. 28 seg. Corte lineal* (800 - 20000 Hz ±1,5 dB)
4. Barrido de frecuencia Canal derecho 800 Hz - 50 kHz. Log. 28 seg. Corte lineal* (800 - 20000 Hz ±1,5 dB)
5. Tono de referencia 1000 Hz 5 cm/seg rms Izquierda
6. Tono de referencia 1000 Hz 5 cm/seg rms Derecha
7. Tono de referencia 1000 Hz 5 cm/seg rms Izquierda
8. Tono de referencia 1000 Hz 5 cm/seg rms Derecha
9. Capacidad de seguimiento, pico lateral de 50 μm
10. Capacidad de seguimiento, pico lateral de 60 μm
11. Capacidad de seguimiento, pico lateral de 70 μm
12. Capacidad de seguimiento, pico lateral de 80 μm
13. Capacidad de seguimiento, pico lateral de 90 μm
14. Capacidad de seguimiento, lateral 100 μm pico
15. Forma de onda cuadrada Ciclo de trabajo de 2,7 mseg 3:7
* El registro tiene una amplitud de velocidad constante durante todo el barrido.
1-4 Barrido de frecuencia: una herramienta para comprobar la respuesta en frecuencia
Hay varios factores que pueden afectar a la respuesta en frecuencia, como la capacitancia del cable, la carga del cartucho, la fuerza de seguimiento y las piezas desgastadas. Por ello, puede ser difícil conseguir una respuesta en frecuencia perfectamente plana. A veces, haciendo pequeños compromisos en la carga del cartucho, se puede conseguir una mejor respuesta de frecuencia global. Teniendo en cuenta lo anterior la señal debe ser limpia en todo el barrido.
5-8 Tono de referencia para probar la salida del canal
Con esta señal de referencia estándar es posible comprobar la corrección de las conexiones de los canales izquierdo y derecho, el equilibrio de los canales y la velocidad del plato.
9 -14 Prueba de capacidad de seguimiento, modulación lateral de 315 Hz
Estas pistas contienen una señal de 315 Hz, grabada con amplitudes de picado crecientes de 50, 60, 70, 80, 90 y 100 micrómetros. Consulte el valor de la capacidad de seguimiento de su cartucho especificado en la hoja de datos técnicos. Su cápsula debe ser capaz de seguir el nivel actual sin distorsión audible. La incapacidad de seguimiento puede escucharse como una desviación de un tono puro o un tono intermitente y con chisporroteo. Para determinar si se trata de uno o ambos canales, se puede utilizar el control de balance. En caso de que la capacidad de seguimiento difiera en los canales izquierdo y derecho, probablemente sea necesario reajustar la corrección antipatinaje del tóner. Si ambos canales no rastrean correctamente, se debe aumentar la fuerza de rastreo vertical hasta que no se pueda obtener ninguna mejora de la fuerza de rastreo.
15. Forma de onda cuadrada Ciclo de trabajo de 2,7 mseg 3:7
Al monitorizar la salida de su cartucho con un osciloscopio, verá entonces una onda cuadrada situada precisamente encima de la otra si la conexión del cartucho es correcta.
Una vez completados con éxito los procedimientos de prueba anteriores, puede asegurarse de que su cápsula está optimizada. Aun así, el oído humano es muy sensible a las diferencias de distorsión tonal; su nivel depende del estado de la aguja y del desgaste del disco.
Para mantener una reproducción óptima del sonido y minimizar el desgaste de sus discos así como de su aguja, recomendamos el siguiente procedimiento antes y después de cada reproducción:
- Elimine cuidadosamente el polvo de las superficies de los discos utilizando un cepillo o paño fino antiestático antes de cada uso.
- No olvide eliminar el polvo de la punta de diamante antes y después de la reproducción de cada disco.
- Para mantener limpios los contactos eléctricos y para lubricar la tuerca moleteada de la caja de ritmos, Ortofon recomienda rociar de vez en cuando un poco de limpiador de contactos como DeoxIT ®Gold G-Series en la caja de ritmos.
Hay que tener en cuenta que algunos ecualizadores de fono pueden generar cierta distorsión de tono, que no puede ser referida a la cápsula.
