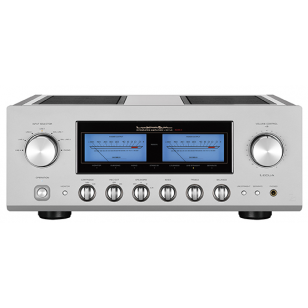

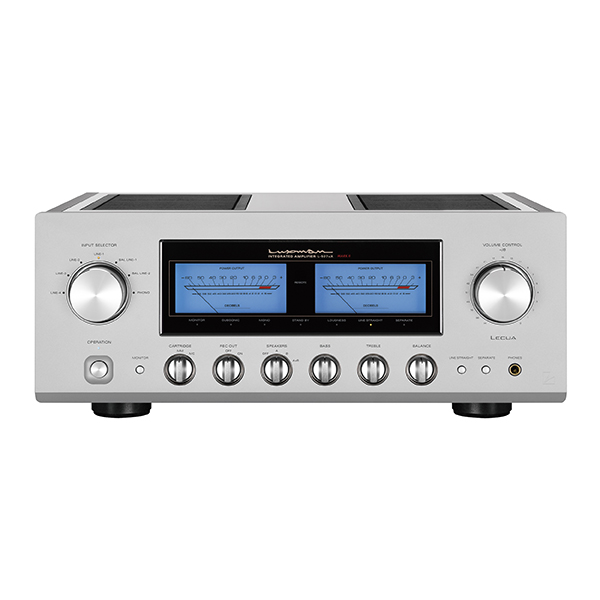

Luxman L-507uXII

Luxman L-507uXII amplificador integrado estéreo

Luxman L-507uXII amplificador integrado estéreo clase A | Entradas de línea balanceadas y no balanceadas | Phono MM/MC | Control graves/agudos, ajuste balance L/R mediante LECUA 1000, volumen,...

El amplificador integrado L-507uXII se gana su condición de Mark II al combinar los conocimientos y la experiencia en el desarrollo de refinados amplificadores integrados de Clase A pura con la tecnología más avanzada. El L-507uXII incorpora el nuevo atenuador LECUA 1000 y un circuito tampón de configuración discreta, así como el circuito de realimentación original de LUXMAN, la versión 4.0 ODNF (Only Distortion Negative Feedback), para lograr una expresión espacial, una potencia abrumadora y una claridad comparable a la de un amplificador independiente. La tecnología ha progresado pero la filosofía sigue siendo la misma.El L-507uXII representa un salto cuántico en el diseño de amplificadores integrados y refleja la percepción global de LUXMAN como líder en la expresión y reproducción de audio brillante.

Nuevo atenuador computerizado LECUA*1000

El New LECUA1000 es la parte más importante de la sección de preamplificación y se encarga de ajustar el volumen de las señales de sonido a niveles micro. El Nuevo LECUA1000, un atenuador computarizado, es una parte integral del circuito del amplificador y funciona de la misma manera que el amplificador de control de alta gama C-900u LUXMAN. El Nuevo LECUA1000 permite ajustar el volumen de forma suave y fina en 88 pasos, minimizando así el deterioro de la calidad del sonido. Además, en el Nuevo LECUA1000 se ha introducido una disposición en 3D que permite colocar los sustratos en tres dimensiones. Se ha realizado una conexión directa entre el circuito atenuador y el circuito de amplificación para minimizar la ruta de transmisión de la señal y mejorar la eficiencia. Además, este tipo de diseño es insensible a las vibraciones externas, elimina cualquier cambio en la calidad del sonido en función de la posición y es duradero, por lo que no decaerá con el paso del tiempo.

*LECUA son las siglas de "Luxman Electronically Controlled Ultimate Attenuator".

ODNF* Versión 4.0 innovador circuito de retroalimentación de amplificación

Una parte integral del diseño del L-507uXII es el original circuito de retroalimentación de amplificación ODNF de LUXMAN. Este circuito se caracteriza por su rápida velocidad de giro y por su ancho de banda ultra-amplio, que se consigue gracias a la retroalimentación de los componentes de distorsión únicamente desde el circuito de salida de amplificación. Se utiliza la última versión de ODNF (versión 4.0), lo que da como resultado una mejora espectacular de la precisión en la detección de la distorsión, una menor impedancia y una mayor relación S/N gracias a una primera etapa en paralelo y una segunda etapa conectada en Darlington del circuito de amplificación, así como un circuito de detección de errores de la primera etapa en 3 paralelo. Una etapa de salida con estructura push-pull en paralelo consigue una linealidad de salida completa de 110W+110W (8Ω) y 210W+210W (4Ω). Este tipo de circuito puede alcanzar potencias elevadas comparables a las de un amplificador independiente y tiene la fuerza necesaria para accionar varios sistemas de altavoces para ofrecer una reproducción de sonido de alto grado.

*ODNF son las siglas de "Only Distortion Negative Feedback".

Fuente de alimentación de alta capacidad mejorada

La fuente de alimentación altamente estable del L-507uXll consta de un transformador de potencia de gran capacidad de tipo EI-core y 4 piezas de bloques de condensadores de 10.000 μF personalizados. Esto asegura una corriente instantánea, constante y estable que proporcionará exhaustivamente el dinamismo del sonido.

Circuito tampón discreto

El L-507uXII incorpora un nuevo circuito tampón discreto e integrado montado en la etapa de salida del circuito preamplificador que es equivalente al tipo utilizado en el C-900u de gama alta. Esto ayuda a proteger la pureza de la señal de audio a la vez que mejora la fuerza de accionamiento de la unidad de amplificación de potencia.

Transmisión de baja impedancia

Los relés de altavoz de gran capacidad y baja resistencia están conectados en paralelo para permitir la transmisión sin pérdidas de la potente fuerza de accionamiento que genera el circuito de salida a gran escala. Además, el factor de amortiguación se ha mejorado de 205 a 260 al conectarse directamente a los terminales de los altavoces, lo que permite una expresión sonora dinámica.

Las tecnologías originales dan prioridad a la calidad del sonido

Para lograr una transmisión de la señal suave y sin tensiones, LUXMAN utiliza una construcción original de Beeline, que es un patrón de cableado no angular para permitir que la transmisión de la señal tome la ruta óptima más corta. Este es uno de los muchos ejemplos de un diseño original de LUXMAN que da prioridad a la calidad del sonido.

Una amplia variedad de piezas hechas a medida para una alta calidad de sonido

Los cables OFC se utilizan en el cableado interno del L-507uXII para lograr una transmisión natural de la señal gracias al apantallamiento en espiral de cada núcleo y al proceso de no chapado del cable del núcleo. Este modelo está generosamente equipado con muchas piezas hechas a medida y diseñadas para lograr una alta calidad de sonido, como los terminales en Y para una conexión segura.

Una abundancia de funciones fáciles de usar

El L-507uXII está equipado con un amplificador de fono de alta calidad compatible con cartuchos MM/MC. Este modelo ofrece todas las funciones que debe ofrecer un amplificador integrado de alta calidad, como el control de tono de graves/agudos, el ajuste de balance de LR mediante LECUA, la función de separación de pre/potencia, la función de volumen y la salida de auriculares, por nombrar algunas.

Nuevo aislante de hierro fundido con gradación personalizada

Las patas de hierro fundido de gradación que se utilizan para el amplificador independiente de la serie 900 de LUXMAN se instalan para eliminar la resonancia en el L-507uXII, tomando medidas exhaustivas contra las vibraciones. El sólido chasis sin bucles con conexión a tierra horough contribuye a la estabilidad estructural y, por tanto, a la calidad del sonido.

Especificaciones:

• Potencia nominal 110W + 110W (8Ω), 210W + 210W (4Ω)
• Sensibilidad de entrada/impedancia de entrada PHONO (MM): 2,5mV/47kΩ; PHONO (MC): 0,3mV/100Ω; LINE: 180mV/47kΩ; BAL.LINE: 180mV/55kΩ; MAIN-IN: 1,05V/47kΩ
• Tensión de salida REC OUT: 180mV, PRE-OUT: 1V
• Respuesta en frecuencia PHONO: 20Hz a 20kHz (±0,5dB); LINE: 20Hz a 100kHz (dentro de -3dB)
• Distorsión armónica total 0,007% o menos (8Ω, 1kHz); 0,08% o menos (8Ω, 20Hz a 20kHz)
• Relación S/N (IHF-A) PHONO (MM): 91dB o más; PHONO (MC): 75dB o más; LINE: 105dB o más
• Ajuste de volumen Nuevo LECUA1000
• Circuito de amplificación ODNF 4.0
• Configuración de salida Bipolar 3-paralelo push-pull
• Factor de amortiguación 260
• Cantidad máxima de control de tono GRAVES: ±8dB a 100Hz; AGUDOS: ±8dB a 10kHz
• Alimentación 230V~(50Hz) / 115V~(60Hz)
• Consumo de energía 350W; 86W (sin señal), 0,4W (en espera)
• Dimensiones externas: 440(W) x 178(H) x 454(D) mm (pomo lateral delantero de 20mm y terminal lateral trasero de 27mm incluidos en la profundidad)
• Peso neto 25,0kg (unidad principal)
• Accesorios: Mando a distancia (RA-17A); Cable de alimentación
• Terminal de altavoz Dimensión del terminal de clavija en Y soportada Anchura de la pieza a: 15mm o menos; Anchura de la parte b: 8mm o más

* Es posible que la conexión no se realice dependiendo de la forma del terminal terminal de clavija en Y.
