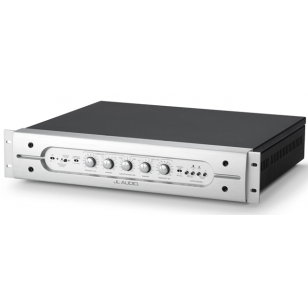

JL Audio CR-1

JL Audio CR-1 crossover de subwoofer activo

Los pocos afortunados que han escuchado un subwoofer bien integrado en un gran sistema de audio saben que el efecto del subwoofer es profundo. Aunque todo el mundo espera que la extensión de los graves mejore, la mayoría se sorprende de la transformación que se produce en los altavoces principales. Simplemente se abren, ofreciendo una dinámica mejorada, una imagen superior y más detalles de bajo nivel. Muchos lo describen como la mejor mejora de los altavoces que han hecho nunca.

A lo largo de los años, hemos calibrado muchos sistemas de subwoofer en entornos de escucha muy críticos, y nos hemos sentido frustrados por las limitaciones de los crossovers activos con los que hemos trabajado. Cansados de luchar con "instrumentos sin filo", sentimos que era necesaria una herramienta de mayor precisión, así que decidimos construirla y llamarla "CR-1". Cuando se configura correctamente, el CR-1 crea una experiencia auditiva en la que los subwoofers y los altavoces principales se convierten en uno, ofreciendo una presentación sónica cohesiva y convincente.

El CR-1 Active Subwoofer Crossover ha sido diseñado por audiófilos, para audiófilos. Creemos que no tiene parangón, ya que ofrece una potente combinación de funciones de ajuste de subwoofer/satélite y un compromiso total con la pureza de la señal analógica.

El CR-1 está construido en torno a dos bancos de filtros de precisión Linkwitz-Riley de paso bajo y paso alto. Se emplean DAC multiplicadores con adaptación de relación monolítica para ajustar las frecuencias de los filtros del circuito analógico. Esto ofrece un comportamiento de seguimiento superior y un equilibrio mucho más preciso entre los canales izquierdo y derecho, en comparación con los enfoques convencionales.

Otra de las características únicas y potentes del CR-1 es un par de controles giratorios que controlan la amortiguación de cada banco de filtros. Estos controles de amortiguación mejoran drásticamente la suma acústica a través de la región de cruce, compensando la respuesta de frecuencia de cada sistema de altavoces. En el centro del panel frontal, un único e intuitivo control giratorio permite ajustar rápidamente el nivel relativo entre el subwoofer o los altavoces principales.

Para minimizar la distorsión y el ruido, el CR-1 emplea componentes de primera calidad en su circuito de audio totalmente analógico: resistencias de precisión del 1%, amplificadores operacionales de grado de audio JFET, condensadores de película y lámina de polipropileno y condensadores de película de polipropileno metalizado, por nombrar sólo algunos.

El diseño de entrada-salida del CR-1 lo hace igualmente adaptable al estudio, a la sala de masterización o a los entornos de reproducción de dos canales para audiófilos. Para adaptarse a los sistemas de modo dual, también incluimos una función de derivación que activa un paso desde una "entrada de graves gestionada" dedicada en el panel trasero, a las salidas de subwoofer del CR-1. Esto hace que sea conveniente cambiar del modo de dos canales al modo multicanal.

El CR-1 es la herramienta definitiva para la integración del subwoofer.

Especificaciones:

Especificaciones generales

• Máx. Tensión de entrada 8 Vrms (+18 dBv)
• Impedancia de entrada No balanceada: 50 kΩ Balanceada: 20 kΩ (10 kΩ por pata)
• Tensión de salida máx. Tensión de salida 8 Vrms (+18 dBv)
• Impedancia de salida No balanceada: 150 Ω Balanceada: 300 Ω (150 Ω por pata)
• THD+N < 0,002% a 8 Vrms/10 kΩ20 Hz - 20 kHz, ancho de banda de 90 kHz
• Separación de canales >80 dB a 1 kHz
• Respuesta en frecuencia de paso bajo +0, -1 dB desde 5 Hz hasta 1/4 de la frecuencia del filtro
• Respuesta en frecuencia de paso alto +0, -1 dB desde 4x de la frecuencia del filtro hasta 80 kHz
• Consumo de energía 30 vatios (típico, con o sin señal)
• Tensión de red (frecuencia) 120 V (60 Hz) o 230/240 V (50 Hz o 60 Hz), ajustada en fábrica para el país de destino

Características

• Función de crossover Bypass o On, seleccionable mediante el interruptor del panel frontal
• Modos de salida del subwoofer Mono L+R o Estéreo, seleccionables mediante el interruptor del panel frontal
• Rango de frecuencias del crossover 30 Hz - 150 Hz, variable con controles independientes de frecuencia del filtro de paso alto y paso bajo en el panel frontal
• Control de balance subwoofer/satélite +/- 12 dB, totalmente variable mediante el mando del panel frontal
• Controles de amortiguación del filtro
• Q: 0,3 - 1,4 @ 12 dB/octava, mediante el mando del panel frontal
• Q: 0,16 - 4,0 @ 24 dB/octava, mediante el mando del panel frontal
• Para cualquiera de las dos pendientes, Q = 0,5 en la marca de punto muerto superior "0
• Pendiente del filtro 12 dB/octava o 24 dB/octava, Linkwitz-Riley seleccionable mediante el interruptor del panel frontal
• Silenciamiento de salida independiente para cada salida, a través de los interruptores del panel frontal
• Elevación de tierra Aislada/conectada a tierra, mediante el interruptor del panel trasero
• Entradas principales estéreo No balanceadas L/R: (2 tomas RCA) Balanceadas L/R (2 tomas combo XLR/TRS)
• Entradas de graves gestionadas No balanceadas L/R: (2 tomas RCA)Balanceadas L/R (2 tomas combo XLR/TRS)
• Salidas de línea de los satélites No balanceadas (2 tomas RCA)Balanceadas (2 tomas TRS, 2 tomas XLR)
• Salidas de línea del subwoofer No balanceadas L/R: (2 tomas RCA)Balanceadas L/R: (2 tomas TRS, 2 tomas XLR)

• Dimensiones amplificador (An x Al x Pr): 441 x 97 x 398 mm
• Peso neto 10 kg
