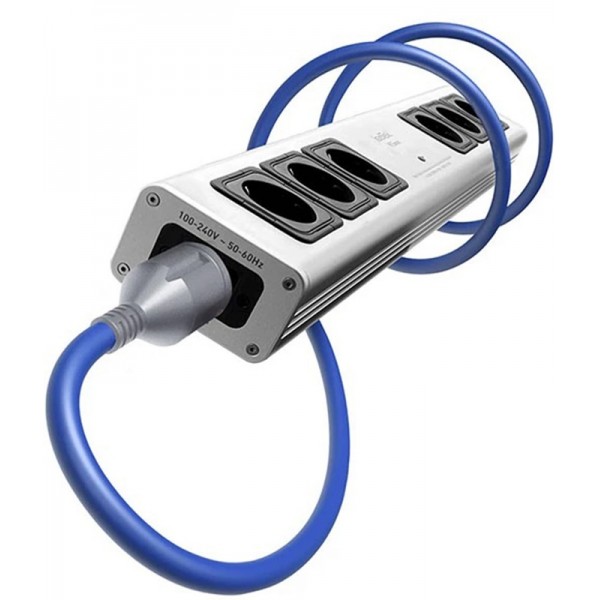

Isotek Sirius V5

Isotek Sirius V5

Disponible en color Plata y Negro

La nueva V5 Sirius es una barra de alimentación de 16A de rendimiento ultraalto, que aprovecha la última tecnología de limpieza de red eléctrica de IsoTek, que protege y mejora el rendimiento de sus sistemas de audio. Si se requieren más tomas de salida de energía, se proporciona un conector exclusivo IsoTek 'System Link', que le permite conectar varias unidades IsoTek juntas manteniendo la conexión estrella-tierra. Además, un sistema de fusibles de fácil reposición ofrece una mejora sustancial con respecto a un fusible de vidrio común y corriente al tener una mayor área de contacto.

Diseñada para todo tipo de componentes de Alta Fidelidad y Cine en Casa, la IsoTek V5 Sirius es una regleta de corriente con circuitería de filtrado incluida que aporta mejoras espectaculares a las prestaciones globales en sonido e imagen. La clave para ello es un impresionante concentrado de tecnologías puestas a punto por la reputada firma británica, uno de los líderes indiscutidos en tratamiento de la señal de red. Equipada con un total de 6 tomas de corriente que pueden ampliarse mediante la incorporación de más regletas compatibles vía toma “System Link” de IsoTek, la V5 Sirius incluye una red de filtrado de alta potencia que aporta registros tan espectaculares como una reducción en 23 dB del ruido de la señal de red a 10 kHz, 40 dB a 100 kHz y 60 dB a 1 MHz, así como una protección frente a picos de corriente instantáneos de 54.000 amperios. Ello es posible por una configuración interna en la que se combinan bobinas de choque de alto amperaje con los exclusivos filtros delta de IsoTek para llevar a cabo una limpieza extrema (y además a lo largo de un extenso rango de frecuencias) del ruido en Modo Común y Modo Diferencial presente en la señal procedente de la red eléctrica. La regleta de red con filtro V5 Sirius se completa con un cableado interno de cobre OFC de alta pureza (6N) bañado en plata, a la vez que se suministra de serie con uno de los galardonados cables de alimentación EVO3 Premier de la misma marca.

Características Técnicas

Regleta de corriente de muy altas prestaciones con filtrado de la señal de red.

Alta reducción del ruido en Modo Común y el ruido en Modo Diferencial.

6 tomas de salida completamente aisladas entre sí.

Señal entrante: 100-240 V a 50/60 Hz.

Corriente máxima de 16 amperios.

Potencia máxima de 3.680 vatios.

Protección frente a descargas: hasta 54.000 amperios de pico.

Cableado interno de cobre libre de oxígeno bañado en plata.

Toma System Link para facilitar la conexión de varias unidades de V5 Sirius.

Suministrada de serie con un cable de red IsoTek EVO3 Premier.

Dimensiones: 88 mm (Ancho) x 55 mm (Alto) x 555 mm (Fondo).

Peso: 2 kg.

DISEÑO

Cada toma de salida está cableada individualmente, no hay dos (o más) conectados, cada uno de los cuales hace referencia a la red de limpieza de energía central, ideal para la reducción y eliminación de la contaminación cruzada por ruido de la red eléctrica en modo diferencial.

SE PROPORCIONA EL EXCLUSIVO CONECTOR DE SALIDA ADICIONAL 'SYSTEM LINK' de IsoTek para permitirle conectar varias unidades IsoTek juntas manteniendo la conexión estrella-tierra.

El V5 Sirius cuenta con una red de filtro de derivación de alta potencia muy mejorada que ofrece una reducción de ruido de red de -23 dB a 10 kHz, -40 dB a 100 kHz y -60 dB a 1 MHz (Ref. 50 ohmios 20 dB, esto es considerablemente superior a los diseños típicos de libros de texto y es ideal para abordar el ruido de la red eléctrica en modo común).

Un exclusivo sistema basado en bobinas de ruido de red de alto amperaje y alta calidad se combina con una red de filtro delta de alta frecuencia para eliminar el ruido de red tanto en modo común como en modo diferencial en un amplio rango de frecuencia.

V5 Sirius presenta KERP © (Ruta de igual resistencia de Kirchoff) que garantiza la misma resistencia y la misma entrega de energía a todas las tomas de corriente.

El cableado interno es único y está diseñado específicamente para ofrecer los más altos estándares de entrega de energía, conductor de cobre puro 6N libre de oxígeno, múltiples pero mínimos hilos con baño de plata diseñados para ofrecer baja resistencia y alto amperaje. Luego se utiliza un dieléctrico FEP para proteger los conductores ofreciendo una constancia dieléctrica baja.

El sistema de protección instantánea transitoria de 54.000 amperios mejora el sonido y protege los valiosos componentes de audio de peligrosas sobretensiones y picos de voltaje.

El sistema de fusibles de fácil reposición ofrece una mejora sustancial con respecto a un fusible común estándar, debido a la mayor área de contacto. En virtud de su función eléctrica, un fusible estándar debe tener un cable muy delgado, lo que también se aplica a las costosas versiones chapadas en oro de grado audiófilo.

Se proporciona un sistema de soporte de pared especial y fácil de instalar que le permite montar la regleta de red con filtro V5 Sirius discretamente detrás de su sistema de audio si es necesario.

ELIMINA EL RUIDO DE LA RED

El ruido de red en modo diferencial lo generan todos los aparatos eléctricos, de hecho, todos los que tienen una fuente de alimentación. Esto incluye su horno microondas, su televisor y su computadora, así como todos los componentes de alta fidelidad que posea.

El ruido de la red eléctrica en modo común a menudo se denomina interferencias por radiofrecuencia RFI: frecuencias transmitidas que nos rodean pero que no podemos ver. Por ejemplo, imaginemos cuántos datos transmiten los teléfonos smartphones y las tablets; Los cables de alimentación baratos actúan como antenas para estas frecuencias no deseadas.

CORRECCIÓN DE ONDA SINUSOIDAL

Desde el punto de vista del audio de alta calidad, la red eléctrica necesita dos factores; una agradable onda sinusoidal de 50 o 60 Hz suministrada desde una fuente de muy baja impedancia, sin ruido de radiofrecuencia. La baja impedancia genera un voltaje casi constante independientemente de cuánta energía se utilice en el área circundante. En realidad, normalmente podemos esperar una fluctuación de alrededor del 5%. La muy baja impedancia de la red eléctrica, que está muy por debajo de 1 ohmio a 50 o 60 Hz, no se mantiene cuando se acerca a las frecuencias de radio (> 50 ohmios > 100 kHz) y actúa como una antena que invita al ruido de radiofrecuencia RF.

CONECTORES INDEPENDIENTES

Los productos IsoTek cuentan con tomas de corriente totalmente independientes entre sí; no hay dos enchufes conectados directamente. Este es un punto crítico para limitar o eliminar la contaminación cruzada del ruido de la red eléctrica en modo diferencial.

Cada zócalo se conecta directamente a la PCB y cuenta con el mantenimiento de las tecnologías de limpieza eléctrica exclusivas de IsoTek.

COMPONENTES DE ALTA CALIDAD

Cada producto IsoTek utiliza componentes eléctricos de la mejor calidad, muchos de ellos hechos a medida, utilizando metales y materiales de la más alta calidad diseñados específicamente para su propósito. La calidad no se limita a las piezas, sino que también se extiende a los diseños de PCB, que mantienen altos niveles de amperaje y niveles extraordinariamente bajos de resistencia, utilizando hasta ocho veces el estándar general de cobre antes del revestimiento de plata pura.

El cableado interno también utiliza cobres de alta pureza combinados con revestimiento de plata, ya sea con dieléctrico de etileno propileno fluorado (FEP) o con dieléctrico virtual de aire (VDA) de IsoTek, donde un tubo de FEP se enrolla alrededor del conductor antes de que un dieléctrico de FEP extruido proteja esta construcción, lo que brinda un nivel inigualable de rendimiento y lo último en sistema interno de suministro de energía de alto rendimiento y baja resistencia.

PROTECCIÓN CONTRA SOBRETENSIONES

Las sobretensiones o picos en el suministro eléctrico son generalmente muy perjudiciales para cualquier dispositivo eléctrico, especialmente para un sistema de reproducción de audio de alta calidad. Las sobretensiones ocurren cuando hay un aumento de la carga eléctrica en algún punto de las líneas eléctricas. Esto provoca un aumento en la energía potencial eléctrica, lo que puede aumentar la corriente que fluye hacia el tomacorriente de pared. Esto, a su vez, puede dañar su sensible sistema de audio.

El sistema de protección IsoTek utiliza una serie de VDR que ofrecen un nivel de protección en cascada, en algunos casos superior a 100.000 A. Estos avanzan rápida y secuencialmente dependiendo de la gravedad de la sobretensión o pico de energía encontrado. La arquitectura del circuito de protección se amplía espectacularmente y casi instantáneamente cuando es necesario.

El circuito de protección tiene dos funciones principales, una para preservarse y la segunda para intervenir gradualmente a medida que aumenta cualquier problema, con la capacidad de actuar muy rápido si ocurre una condición extrema. Los circuitos de protección también protegen los filtros y los filtros ayudan a la protección en la etapa inicial. A diferencia de muchos dispositivos de protección, estos mejoran la calidad del sonido además de brindar protección. Los estudios sugieren que este problema no es sutil y es frecuente. El desafío inquietante es el rango de 1.000 a 6.000 V. Es probable que la mayoría de los sistemas de protección sirvan de muy poco y probablemente causen degradación del sonido.

KERP

Los artículos técnicos afirman que las leyes de circuitos de Kirchhoff son dos igualdades que tratan con la diferencia de corriente y potencial (comúnmente conocida como voltaje) en el modelo de circuitos eléctricos de elementos agrupados. Fueron descritos por primera vez en 1845 por el físico alemán Gustav Kirchhoff. Esto generalizó el trabajo de Georg Ohm y precedió al trabajo de James Clerk Maxwell. Ampliamente utilizadas en ingeniería eléctrica, también se denominan reglas de Kirchhoff o simplemente leyes de Kirchhoff. Estas leyes se pueden aplicar en los dominios del tiempo y la frecuencia y forman la base para el análisis de redes.

Los principios rectores de los circuitos IsoTek están impulsados ​​por las dos leyes actuales de Kirchhoff; una analogía simple sería que por cada litro de agua colocado en un sistema de distribución de agua esperaríamos obtener lo mismo.

Para decirlo de otra manera, Kirchhoff y Gauss describieron cómo problemas aparentemente imposibles podían resolverse mediante el concepto de ciudad. Si el tráfico fluye en una carretera orbital circular alrededor de la ciudad, no hay ningún efecto sobre la ciudad. Sin embargo, si el tráfico ingresa a la ciudad, habrá un efecto en la ciudad y, por muchos automóviles que entren, eventualmente tendrán que salir. La estructura de esa ciudad tendrá un efecto positivo o negativo en esa migración. En electrónica esto también es cierto. Hay que respetar totalmente el camino de la señal ya que, lo quiera o no, al final todo estará en el camino de la señal en mayor o menor medida.

MULTI 6N OFC AG

Como era de esperar, el cableado interno de cualquier producto IsoTek es del más alto nivel, los hilos conductores OFC (cobre libre de oxígeno - 99,9999%) puro de 6N con revestimiento de plata ofrecen baja resistencia y alto amperaje. Se utiliza un dieléctrico FEP para proteger los conductores, además de brindar el mejor sistema de suministro de energía interno.

El cableado interno de IsoTek crea sinergia con la gama de cables de alimentación IsoTek. Un área crítica pero que se pasa por alto es mantener elementos comunes en el diseño y las propiedades de los materiales a través de un telar de cableado de audio, ya sean cables que transportan señales o su red de cables de alimentación.

POTENCIA ABSOLUTA CONTINUA

IsoTek ofrece potencia absoluta, entrega de corriente sin restricciones dentro de lo que la compañía eléctrica puede suministrar y lo permiten las regulaciones. Generalmente, para etapa de potencia o componentes electrónicos de alta potencia, IsoTek proporciona una salida que ofrece una impedancia extremadamente baja y un DCR bajo, esto elimina por completo (dentro de los conceptos de filtrado de potencia) cualquier posibilidad de restricción de corriente y mejora el rango dinámico, la impedancia de la cadena de regreso a la central eléctrica es mucho más grande. Cuando la energía está contaminada, el rango dinámico se reduce.

Es imposible sacar más del 100% del suministro eléctrico. El principio mismo de la energía de corriente alterna es que no almacena energía en el sistema de transmisión. Por lo tanto, es imposible almacenar energía en un sistema de corriente alterna según los mismos principios por los que funciona. No puede existir la llamada reserva de marcha, por lo que una reserva de marcha en un circuito de corriente alterna en el sentido más estricto de la palabra no existe ni puede existir.

La reserva de energía requeriría que el voltaje aumentara como la ley de ohmios insiste en que debe hacerlo, decir que un circuito no se hunde no es una reserva de energía. La forma de onda de corriente alterna oscila entre los puntos máximo y mínimo a 50 Hz en 10 ms y luego oscila hasta el valor máximo negativo. A 20 ms se logra un ciclo completo. Por lo tanto, de hecho, el valor promedio de una forma de onda de corriente alterna es cero. Sólo como onda de energía puede ser positiva, esto se debe a la ley de los cuadrados negativos. Parece una onda sinusoidal inflada donde el valor de 45 grados es 0,5 y no 0,7071 en una tabla trigonométrica. ¡Si esto fuera solo una onda de voltaje, tendría un valor de cero a largo plazo! En lo que respecta al almacenamiento de energía, cero es el valor de la energía almacenada.

VINCULO DEL SISTEMA

Algunos productos IsoTek contienen un tomacorriente System Link, que está diseñado para conectar varias unidades entre sí, manteniendo una referencia a tierra fija y preservando la necesidad de múltiples enchufes de pared.

Esto es particularmente útil para unir varias unidades utilizando nuestro cable System Link disponible en calidad EVO3 Initium, EVO3 Premier, EVO3 Sequel y EVO3 Optimum.

NÚMERO DE SALIDAS 6

CONECTOR DE ENTRADA 16A IEC con fusible

VOLTAJE DE ENTRADA 100-240VA 50-60 Hz

CORRIENTE MÁXIMA 16A HRC

POTENCIA TOTAL 3.680 W

PROTECCIÓN CONTRA SOBRETENSIONES 54.000 A

DIMENSIONES 88 mm (Ancho) x 55 mm (Alto) x 555 mm (Fondo)

PESO 2 kg

ENTREGADO CON CABLE EVO3 Premier 1.5 m
