Isotek Sigmas V5

Isotek Sigmas V5

Disponible en color Negro y Plata

Isotek Select Series: V5 Sigmas

Tanto V5 Aquarius como V5 Sigmas siguen siendo una de las actualizaciones más rentables que puede comprar para mejorar su sistema de audio de alta calidad, ambos mejorarán el rendimiento de todos los componentes conectados, es una actualización completa del sistema que mejora todos sus dispositivos electrónicos de alta fidelidad. A diferencia de cualquier otro producto en el mercado, la regleta con filtro V5 Sigmas es un importante paso adelante con respecto a su predecesor EVO3. Ahora, un sistema de filtrado de energía de red de siete vías con tres salidas de alta corriente que utiliza una versión más liviana del circuito Direct-Coupled© de V5 Titan para proporcionar energía de baja impedancia de corriente ultra alta para amplificadores, subwoofers, altavoces activos o televisores actuales. Los cuatro enchufes de salida restantes son de corriente media para componentes fuente. Cada salida del V5 Sigmas tiene su propia red de energía limpia dedicada; por lo tanto, ¡siete limpiadores potentes en una caja!

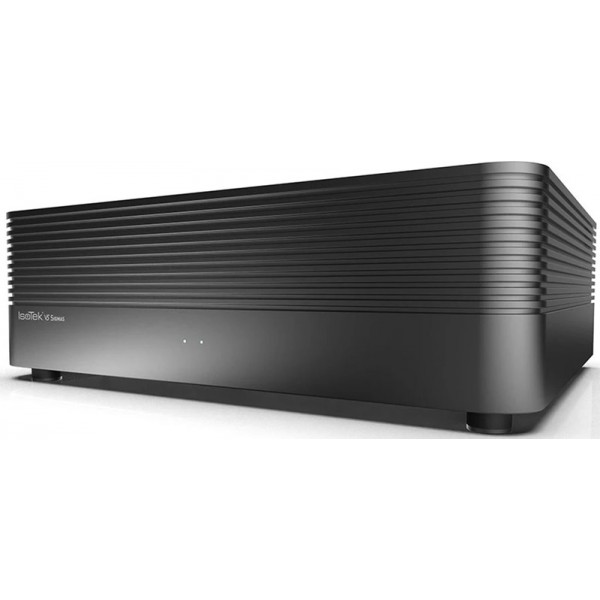

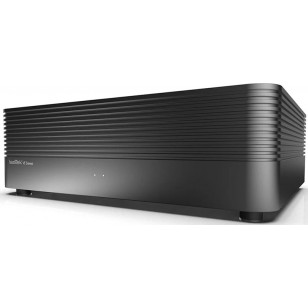

La regleta de red Isotek V5 Sigmas es un componente innovador con un sistema de limpieza y distribución de energía que mide 445 mm de ancho, 305 mm de profundidad y 150 mm de alto. Es un avance significativo con respecto al Aquarius y su predecesor EVO3 que presenta un amperaje mejorado en más del 35 % debido a la disminución de la resistencia dentro del diseño del circuito, así como un aumento del 40% en la capacidad de manejo de corriente. Esto mejora drásticamente el rendimiento. Hay una resistencia de corriente continua (DCR) mejorada en todo el nuevo diseño, lo que acerca el rendimiento al ideal de cero ohmios. Isotek V5 Sigmas cuenta con siete enchufes de filtrado de energía en la regleta, siete puntos de corriente independientes, cada uno con su propia red de energía limpia dedicada. Estos reducen drásticamente tanto el modo diferencial como el ruido del modo común. La contaminación cruzada de los componentes conectados también se reduce al mínimo gracias a las múltiples etapas de limpieza de energía para cada toma de salida. La mayoría de los filtros de potencia unen los enchufes de salida, funcionando cada uno en serie. Se trata de un error, ya que el ruido de modo diferencial creado por los dispositivos electrónicos conectados cruzará la contaminación de una toma de salida a la siguiente. La arquitectura eléctrica y el diseño de V5 Sigmas son dramáticamente superiores.

Hay tres tomacorrientes de alta corriente y baja impedancia, clasificados en 16 A, que entregan 3.680 W a 230 V o 1.840 W a 115 V. Estos son adecuados para todo tipo de amplificadores de potencia, altavoces activos y subwoofers, televisores de hoy en día y cuentan con una versión ligera del circuito Direct Coupled© de Titan. Las cuatro salidas de corriente media restantes clasificadas en 10 A están diseñadas para componentes fuente. Estos cuentan con la exclusiva tecnología Adaptive Gating © de IsoTek que detecta automáticamente la carga conectada, lo que brinda la energía limpia óptima ideal según el consumo de energía. La red de limpieza de energía es más sofisticada que la del modelo Acuarius.

KERP (ruta de resistencia igual de Kirchhoff) garantiza la misma resistencia y la misma entrega de energía a todos los tomacorrientes. El cableado interno es del más alto nivel, contando con hilos de conductor de núcleo sólido de cobre fundido continuo Ohno ultra puro con baño de plata que ofrece baja resistencia y alto amperaje. Una hélice de etileno propileno fluorado (FEP) se enrolla alrededor del conductor antes de que un dieléctrico de FEP extruido proteja el conductor y cree un dieléctrico virtual de aire (FDA). Esta construcción brinda un rendimiento inigualable y brinda el último sistema de entrega de energía interna de alto rendimiento y baja resistencia. Además, se proporcionan 121.500 A de protección instantánea, lo que protege equipos valiosos a través del exclusivo sistema de protección secuencial y repetible de IsoTek.

La regleta de red V5 Sigmas es un diseño de alta calidad, pero altamente funcional y una excelente actualización para un sistema de audio completo de gama alta que mejora el escenario sonoro, la imagen tridimensional, la articulación de graves, el control y una sensación de rango de frecuencia ampliado y apertura. También se incluye el galardonado cable de alimentación Premier de IsoTek.

El cableado interno de los productos IsoTek hace sinergia con la gama de cables de alimentación IsoTek. Un área crítica, pero que se pasa por alto, es mantener las propiedades comunes del diseño y los materiales a través de un telar de cableado de audio, ya sea que se trate de cables que transportan señales o de su red de cables de alimentación.

La regleta de red con filtro V5 Sigmas también contiene una salida System Link, que está diseñada para conectar varias unidades entre sí, manteniendo una referencia de tierra con estrella y preservando la necesidad de múltiples tomas de corriente de pared.

Características:

Adecuado para todos los sistemas de audio o AV

Reducción de interferencias por radiofrecuencia RFI 80 dB

7 circuitos optimizados de limpieza de energía eliminan el ruido de la red de modo común y diferencial

4 salidas independientes para componentes fuente (10 A máx. cada una)

3 salidas independientes de alta corriente para amplificadores de potencia, subwoofers activos, altavoces activos, televisores, etc. (16 A máx. cada uno)

Sistema de protección contra cortocircuitos de 121.500A de protección instantánea

Red totalmente conectada a tierra

Cableado interno plateado de cobre fundido continuo Ohno de núcleo sólido con dieléctrico de aire virtual FEP

SALIDA SYSTEM LINK para ampliar las salidas y mantener una referencia de tierra en estrella

Se suministra con el galardonado CABLE DE ALIMENTACIÓN EVO3 PREMIER DE ISOTEK

Salidas de Reino Unido, UE, EE. UU., AU y CH disponibles

Elimina el ruido de la red

El ruido de la red eléctrica en modo diferencial lo crean todos los aparatos eléctricos, de hecho, todo lo que tiene una fuente de alimentación. Esto incluye su horno de microondas, su televisor y su ordenador, así como todos los componentes de alta fidelidad que posee.

El ruido de la red de modo común a menudo se denomina RFI: frecuencias transmitidas que nos rodean, pero que no podemos ver. Por ejemplo, imagine cuántos datos transmiten los teléfonos smartphones y las tablets; Los cables de alimentación baratos actúan como antenas (antenas) para estas frecuencias no deseadas.

Corrección de onda sinusoidal

Desde el punto de vista del audio de alta calidad, la red eléctrica necesita dos factores; una buena onda sinusoidal de 50 o 60 Hz suministrada desde una fuente de muy baja impedancia, sin ruido de radiofrecuencia. La baja impedancia genera un voltaje casi constante, independientemente de la cantidad de energía que se use en el área circundante. En realidad, normalmente podemos esperar una fluctuación de alrededor del 5%. La muy baja impedancia de la red, que está muy por debajo de 1 ohmio a 50 Hz o 60 Hz, no se mantiene cuando se acerca a las frecuencias de radio (> 50 ohmios > 100 kHz) y actúa como una antena que capta el ruido de radiofrecuencias RF.

Los circuitos de limpieza de energía de IsoTek están diseñados para reducir la impedancia sin dejar de ser seguros y corregir bien las bandas de frecuencia de audio. Este no es solo un juicio de ingeniería eléctrica sólida, sino que también sigue los códigos de seguridad eléctrica, que se evalúan de forma independiente.

Sistema de filtro múltiple

Muchos products IsoTek no son solo un sistema de limpieza de energía único, sino múltiples sistemas de filtrado de energía en un chasis cómodo. La ventaja es que cada componente de su sistema de audio tiene su propio sistema dedicado de suministro de energía limpia. Además, el ruido del modo diferencial, creado a medida que los dispositivos eléctricos consumen energía, se mantiene al mínimo y se elimina la posibilidad de contaminación cruzada por ruido eléctrico entre tomas de corriente.

Muchos sistemas de limpieza a presión simplemente colocan un diseño de filtro estándar en una caja con todos los enchufes de salida unidos en serie uno traMuchos sistemas de limpieza a presión simplemente colocan un diseño de filtro estándar en una caja con todos los enchufes de salida unidos en serie uno tras otro, por lo que los equipos conectados contaminan y se pierde el propósito del producto.s otro, por lo que los equipos conectados contaminan y se pierde el propósito del producto.

Tomas independientes

Los productos IsoTek cuentan con tomas de corriente que son totalmente independientes entre sí; no hay dos tomas de corriente conectadas directamente. Este es un punto crítico para limitar o eliminar la contaminación cruzada del ruido de red del modo diferencial.

Cada enchufe se conecta directamente a la placa de circuito impreso y recibe el servicio de las exclusivas tecnologías de limpieza de energía de IsoTek.

Componentes de alto grado

Cada producto IsoTek utiliza componentes eléctricos de la más alta calidad, muchos hechos a medida, utilizando metales y materiales de la más alta calidad que están diseñados específicamente para su propósito. La calidad no se detiene en las piezas, sino que también se extiende a los diseños de PCB, que mantienen altos niveles de amperaje y niveles extraordinariamente bajos de resistencia, utilizando hasta ocho veces el estándar general de cobre antes del chapado en plata pura.

El cableado interno también utiliza cobre de alta pureza combinado con chapado en plata, ya sea con dieléctrico de etileno propileno fluorado (FEP) o dieléctrico de aire virtual (VDA) de IsoTek, donde un tubo de FEP se enrolla alrededor del conductor antes de que un dieléctrico de FEP extruido proteja esta construcción brindando rendimiento y el último sistema de entrega de energía interna de alto rendimiento y baja resistencia.

Protección contra sobretensiones

Las subidas de tensión o los picos en la fuente de alimentación son generalmente muy malos para cualquier dispositivo eléctrico, especialmente para un sistema de reproducción de audio de alta calidad. Las sobretensiones ocurren cuando hay un aumento de la carga eléctrica en algún punto de las líneas eléctricas. Esto provoca un aumento en la energía potencial eléctrica, lo que puede aumentar la corriente que fluye hacia el tomacorriente de la pared. Esto, a su vez, puede dañar su sensible sistema de audio.

El sistema de protección IsoTek utiliza una serie de VDR que ofrecen un nivel de protección en cascada, en algunos casos superior a 100.000 A. Estos intervienen de forma rápida y secuencial dependiendo de la gravedad de la subida de tensión o el pico encontrados. La arquitectura del circuito de protección se extiende dramáticamente y casi instantáneamente cuando se requiere.

Puerta adaptativa

El exclusivo sistema Adaptive Gating de IsoTek determina el nivel apropiado de filtración diferencial para cualquier carga conectada. El nivel máximo de filtración de energía total se logra respetando los requisitos actuales.

Este sistema también elimina la contaminación cruzada del ruido del modo diferencial entre las tomas de corriente, ya que todos los dispositivos conectados corromperán la energía limpia suministrada al consumirla y devolverán el ruido del modo diferencial. Es vital que no se permita que este ruido afecte el rendimiento de otro componente.

Kerp

Los documentos técnicos afirman que las leyes de circuito de Kirchhoff son dos igualdades que se ocupan de la corriente y la diferencia de potencial (comúnmente conocida como voltaje) en el modelo de elementos concentrados de circuitos eléctricos. Fueron descritos por primera vez en 1845 por el físico alemán Gustav Kirchhoff. Esto generalizó el trabajo de Georg Ohm y precedió al trabajo de James Clerk Maxwell. Ampliamente utilizadas en ingeniería eléctrica, también se denominan reglas de Kirchhoff o simplemente leyes de Kirchhoff. Estas leyes se pueden aplicar en dominios de tiempo y frecuencia y forman la base para el análisis de redes.

Los principios rectores de los circuitos de IsoTek se rigen por las dos leyes actuales de Kirchhoff, una analogía simple sería que por cada litro de agua que se coloca en un sistema de distribución de agua esperaríamos obtener lo mismo.

Para decirlo de otra manera, Kirchhoff y Gauss describieron cómo problemas aparentemente imposibles podrían resolverse mediante el concepto de ciudad. Si el tráfico fluye en una carretera orbital circular alrededor de la ciudad, no hay efecto sobre la ciudad. Sin embargo, si el tráfico ingresa a la ciudad, entonces habrá un efecto en la ciudad y, sin importar cuántos autos entren, eventualmente tendrán que irse. La estructura de ese pueblo tendrá un efecto positivo o negativo en esa migración. En electrónica esto también es cierto. Hay que respetar totalmente el camino de la señal ya que, se quiera o no, al final todo estará en mayor o menor grado en el camino de la señal.

Sólido OCC Cobre Ag

Como era de esperar, el cableado interno de cualquier producto IsoTek es del más alto nivel, los hilos conductores de núcleo sólido de cobre fundido continuo Ohno ultra puro con chapado en plata ofrecen baja resistencia y alto amperaje. Una hélice de etileno propileno fluorado (FEP) se enrolla alrededor del conductor antes de que un dieléctrico de FEP extruido proteja el conductor y cree un dieléctrico virtual de aire (VDA). Esta construcción brinda un rendimiento inigualable y brinda el último sistema de entrega de energía interna de alto rendimiento y baja resistencia.

El cableado interno de IsoTek hace sinergia con la gama de cables de alimentación de IsoTek. Un área crítica pero que se pasa por alto es mantener las características comunes del diseño y los materiales a través de un telar de cableado de audio, ya sea que se trate de cables que transportan señales o de su red de cables de alimentación.

Poder absoluto continuo

IsoTek ofrece energía absoluta, entrega de corriente sin restricciones dentro de lo que la compañía eléctrica puede suministrar y lo permiten las regulaciones. En general, para amplificadores de potencia o electrónica de alto vataje, IsoTek proporciona una salida que ofrece una impedancia extremadamente baja y una DCR baja, lo que elimina por completo (dentro de los conceptos de filtrado de potencia) cualquier posibilidad de restricción de corriente y mejora el rango dinámico, la impedancia de la cadena de regreso al la central eléctrica es mucho más grande. Cuando la energía está contaminada, el rango dinámico se reduce.

Es imposible obtener más del 100% de la red eléctrica. El principio mismo de la alimentación de CA es que no almacena energía en el sistema de transmisión. Por lo tanto, es imposible almacenar energía en un sistema de CA por los mismos principios por los que funciona. No puede haber la llamada reserva de energía, por lo tanto, una reserva de energía dentro de un circuito de CA en el verdadero sentido de la palabra no existe ni puede existir.

La reserva de energía requeriría que el voltaje aumente, ya que la ley de ohmios insiste en que debe hacerlo, diciendo que un circuito no se hunde, no es una reserva de energía. La forma de onda de corriente alterna CA va entre los puntos máximo y mínimo a 50 Hz en 10 ms, luego oscila hasta el valor negativo máximo. A 20 ms se logra un ciclo completo. Por lo tanto, de hecho, los valores promedio de una forma de onda de CA son cero. Solo como onda de potencia puede ser positiva, esto se debe a la ley de los negativos al cuadrado. Parece una onda sinusoidal abombada donde el valor de 45 grados es 0,5 y no 0,7071 de una tabla trigonométrica. ¡Si esto fuera solo una onda de voltaje, tendría un valor a largo plazo de cero! En lo que respecta al almacenamiento de energía, cero es el valor de la energía almacenada.

La resistencia de corriente continua (DCR) causará hundimiento. En otras palabras, se debe desarrollar un sistema que no limite la reserva de energía de la central eléctrica, lo que significa que un circuito debe tener una resistencia extremadamente baja y mantener una inductancia suficientemente alta. Cuando se hace correctamente y en perfecto equilibrio, la inductancia es prácticamente cero a 50/60 Hz y la resistencia de corriente continua (DCR) también está muy cerca de cero. Por lo tanto, un circuito de filtro ideal debe mantener una resistencia de corriente continua CC de cero ohmios (o muy cercana) y una resistencia de corriente alterna CA considerable al ruido por encima de 50/60 Hz. A pesar de las declaraciones en contrario, aquí es precisamente donde los materiales correctamente especificados son más importantes. Si bien algunos podrían considerarlos "exóticos", representan una parte crítica e importante de la función y son apropiados para su uso.

oría de los circuitos de corriente alterna CA son reactivos: producen una reacción a partir de la potencia consumida o del propio circuito; en pocas palabras, no son resistencias puras y se comportan como una capacitancia y una resistencia o una inductancia y una resistencia. En un mundo ideal, el único impedimento permisible es la resistencia e, idealmente, esta debe ser extremadamente baja. Un dilema, ¿desea alta potencia transitoria o desea una filtración intensa? Sorprendentemente, puede tener ambos, pero uno debe tener componentes de la más alta calidad, que estén diseñados específicamente para un propósito con una arquitectura totalmente correcta. Esto es extremadamente complejo y ha resultado en el diseño de piezas especializadas; estos no existen fuera del mundo de la ingeniería eléctrica especializada y son exclusivos de los diseños de IsoTek.

Vínculo del sistema

Algunos productos IsoTek contienen un enchufe System Link, que está diseñado para conectar varias unidades entre sí, manteniendo una referencia a tierra fija y preservando la necesidad de varios enchufe de pared.

NÚMERO DE SALIDAS 7

CONECTOR DE ENTRADA 16A IEC con fusible

VOLTAJE DE ENTRADA 100-240VA 50-60 Hz

CORRIENTE MÁXIMA 16A HRC

SALIDAS FUENTE 4 enchufes (10 A máx. cada uno)

SALIDAS ALTA CORRIENTE 3 enchufes (16 A máx. cada uno)

PROTECCIÓN CORTOCIRCUITO 121.500 A

POTENCIA TOTAL 3.680 W

DIMENSIONES 445 mm (Ancho) x 150 mm (Alto) x 305 mm (Fondo)

PESO 2 kg
