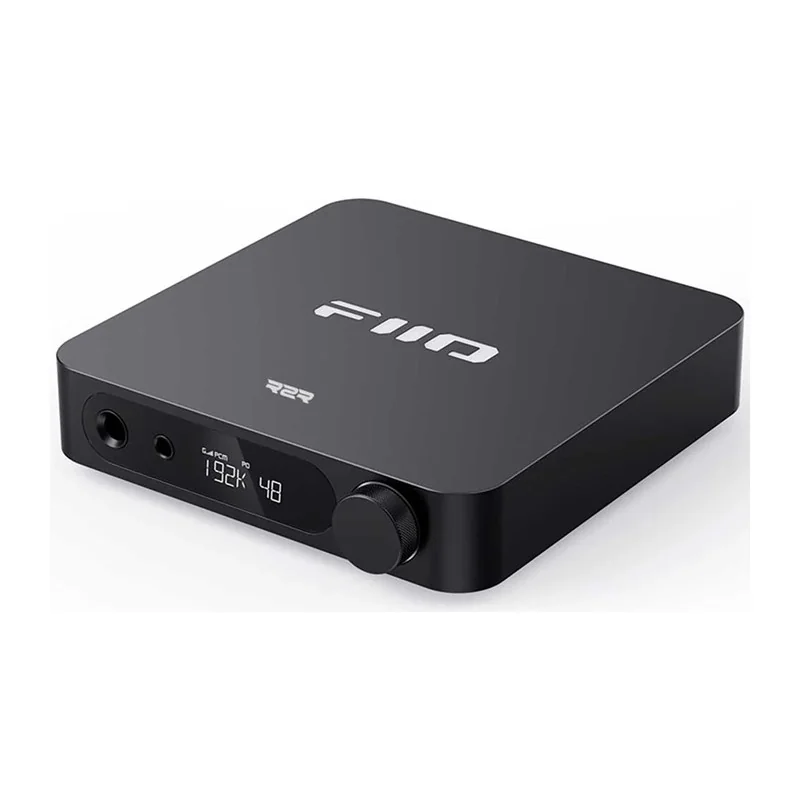

FiiO K11 R2R

FiiO K11 R2R

Disponible en color Plata y Negro

FiiO K11 R2R, nuevas formas de escuchar

El FiiO K11 R2R es la actualización del exitoso amplificador/DAC de escritorio K11 con una nueva estructura de DAC y matriz de resistencias con chip R2R de 24 bits totalmente diferenciales en el mercado.

También incorpora modos duales NOS/OS y control de volumen electrónico de alta calidad, todo para ofrecer unas cifras de potencia de 1300mW + 1300mW y tres niveles de ganancia.

Con cada componente, diseñado al detalle para obtener todo el rendimiento, el FiiO K11 R2R aterriza con nuevas formas de escuchar tu música sin interrupciones. ¡Descúbrelo!.

La gran novedad: DAC R2R de 24 bits

El nuevo DAC R2R de 24 bits totalmente diferencial de cuatro canales desarrollado por FiiO, consta de dos conjuntos de resistencias de película fina y máxima precisión.

En un total de 192 resistencias y una tolerancia de 0,1% y baja desviación de temperatura, da lugar a un dispositivo único y encantador.

Su arquitectura, totalmente diferencial, da como resultado un menor ruido y un fondo musical pleno, en comparación con otros DAC/AMP actuales.

Modos duales

El FiiO K11 R2R cuenta con dos modos de uso: el modo NOS y el modo OS.

Modo NOS: mantiene la frecuencia de muestreo original para la decodificación, preservando el sonido auténtico y permitiéndote disfrutar de una experiencia musical orgánica y cautivadora.

Modo OS: realiza un sobremuestreo global a una frecuencia de muestreo alta de 384 kHz, para obtener un rendimiento de audio superior y un sonido refinado.

Decodificación de 24 bits y controlador electrónico

La compatibilidad con decodificación PCM 384 kHz / 24 bits y DSD256 implica que el K11 R2R puede manejar señales de audio de alta precisión y exhibir los detalles de su interior, proporcionando con una excelente experiencia de audio.

* DSD256 requiere ajustar el modo de salida DSD a nativo en la fuente del dispositivo, convirtiendo internamente el PCM antes de ser decodificada por los arrays de resistencias R2R.

A su vez, el NJW1195A es un controlador de volumen electrónico de cuatro canales. El potenciómetro electrónico de escalera de resistencias tiene baja distorsión y bajo nivel de ruido, para lograr una experiencia de primer nivel.

Tres niveles de ganancia y tres curvas de volumen

Los tres niveles de ganancia independientes y las curvas de volumen permiten que el amplificador de auriculares FiiO K11 R2R te brinde una mejor experiencia auditiva con diferentes tipos de auriculares, ya sean auriculares in-ear monitor IEM más sensibles u supraaurales más exigentes de mover.

Circuito de audio especialmente diseñado

La señal de audio se transmite a través de un procesador de interfaz USB a un puente de audio digital. Después de ser procesada por un FPGA, se envía al DAC R2R para una salida de 4 canales después de la decodificación. A partir de ahí y a través de sus dos op:amp TI IOPA1642, se ajusta el volumen.

Sus controles de ganancia y todos los componentes internos se activan para proteger tus auriculares, y por supuesto, lograr un sonido único.

Circuito de audio especialmente diseñado

La señal de audio se transmite a través de un procesador de interfaz USB a un puente de audio digital. Después de ser procesada por un FPGA, se envía al DAC R2R para una salida de 4 canales después de la decodificación. Luego, pasa a través de dos amplificadores operacionales Ti OPA1642 para el filtrado de paso bajo y la conversión de señal analógica de un solo extremo, y se transmite al chip de control de volumen electrónico NJW1195A para un ajuste preciso del volumen. La etapa de salida utiliza dos amplificadores operacionales SGM8262 para la inversión de fase y amplificación de 4 vías, lo que da como resultado salidas de señales analógicas balanceadas y de un solo extremo.

El circuito de audio cuenta con controles de ganancia. Se complementa con un circuito de protección de auriculares especialmente diseñado y un sistema de eliminación de ruido pop, lo que garantiza que el circuito de audio produzca un sonido de alta calidad y sea fiable.

Fuente de alimentación especialmente diseñada

El FiiO K11 R2R utiliza hasta 17 circuitos integrados reguladores de precisión LDO de bajo ruido y 2 convertidores CC-CC, lo que proporciona una fuente de alimentación especializada multicanal de 9V, 8V, ±7,5 V, ±6 V, 5,4 V, 3,3 V, 1,8 V y 1,2 V. Estos se combinan con una fuente de alimentación conmutada externa personalizada de 12 V para garantizar la pureza de la energía suministrada y proporcionar una base sólida para una salida de potencia más potente.

Condensadores sólidos de alta calidad

La ESR ultrabaja de los condensadores, combinada con excelentes capacidades anti-interferencias, permite proporcionar una fuente de alimentación estable y limpia para lograr un sonido de alta calidad.

Potencia de salida de 1300 mW

Con una carga de 32 Ohmios, el K11 R2R es capaz de generar hasta 1300 mW + 1300 mW en modo balanceado. Esto permite manejar fácilmente auriculares de primera y liberar todo su potencial.

Pantalla LCD personalizada y luz RGB

Una pantalla LCD personalizada, de alto contraste y duradera, te permite ver fácilmente la frecuencia de muestreo, el volumen, la ganancia o el modo de salida con un único vistazo.

Además, el logotipo de FiiO, iluminado con luz RGB, brinda una forma rápida de identificar la frecuencia de muestreo del audio que se está reproduciendo actualmente. Seis tiras de LED funcionan en conjunto con una película reflectante cuidadosamente colocada y partes del cuerpo diseñadas para reflejar la luz para que el espectáculo de luces sea uniforme y elegante.

Perilla de volumen multifunción

La perilla de volumen multifunción del K11 R2R se utiliza para encender y apagar el dispositivo, para operar el menú, para ajustar el volumen y otras funciones. Está especialmente diseñada para ejecutar múltiples funciones solo con presionarla y guiarla. También puedes cambiar entre los modos y adaptar tu K11 R2R a las diferentes configuraciones de audio.

Iluminación RGB ajustable del logotipo

El logotipo de FII0 está iluminado con iluminación RGB, lo que le brinda una forma rápida de identificar la frecuencia de muestreo del audio que se está reproduciendo actualmente. Seis tiras de LED funcionan en conjunto con una película reflectante cuidadosamente colocada y partes del cuerpo diseñadas para reflejar la luz para que el espectáculo de luces sea uniforme y elegante.

* Brillo, color y patrones de luz ajustables mediante la perilla

Un dispositivo seguro

Para una mayor estabilidad, conexión fiable y durabilidad del dispositivo, se emplean sistemas de seguridad a través de componentes destinados a mejorar la disipación del calor y proteger todo el conjunto con un blindaje exclusivo de metal de cobre fosforoso.

También cuenta con protección de CC y nuevo sistema de ahorro de energía.

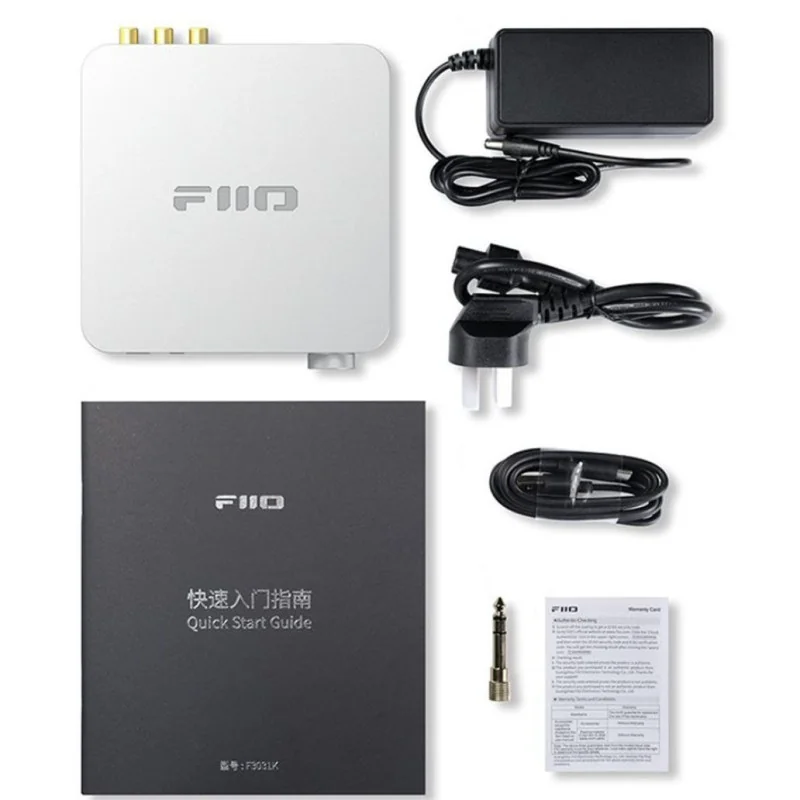

¿Qué hay en la caja?

1 x FiiO K11 R2R

1 x Adaptador de corriente

1 x Cable de alimentación

1 x Cable de datos USB

1 x Adaptador de auriculares

1 x Guía de inicio rápido

1 x Tarjeta de garantía

Especificaciones generales

Nombre/Modelo: K11 R2R

Solución de hardware:

SoC: GD32F303RE

DAC: DAC R2R desarrollado por FIIO

Decodificación USB: SA9312L, AMP: SGM8262-2*2

Control del volumen: perilla de volumen

Peso: Aproximadamente 420 g

Dimensiones: 147 x 133 x 32,3 mm (pies incluidos)

Ganancia: Baja/Media/Alta

Impedancia adaptativa:

Potencia: 8 ~ 150 Ω

Balance: 8~350Ω

Frecuencia de muestreo máxima admitida: 384 kHz-32 bits/DSD256 (conversor analógico-digital USB)

Especificaciones conexiones

Perilla codificadora (incluye ajuste de volumen y confirmación de menú)

USB: Tipo C (transmisión de datos)

Salida de línea de un solo extremo: puerto RCA

Entrada óptica digital: puerto óptico

Entrada coaxial digital: puerto RCA

Salida coaxial digital: puerto RCA (solo funciona en modo USB)

Balanceada: puerto estándar de 4,4 mm

Salida de auriculares: puerto estándar de 6,35 mm

Fuente de alimentación: CC 12 V/2 A

Especificaciones salida de línea (RCA, modo OS)

THD+N: Aproximadamente 0,025 % (1 kHz/0 dB a 10 KΩ)

Diafonía: ≥111dB

Respuesta en frecuencia:

20 Hz ~ 50 kHz: atenuación <1,2 dB

20 Hz ~ 20 KHz: atenuación <0,2 dB

Relación señal/ruido: ≥115dB (ponderado A)

Nivel de ruido:＜5,1 uV (ponderado A)

Gama dinámica: ≥107dB

Nivel de salida de línea: 2,7 Vrms

Especificaciones salida de auriculares (6.35mm, modo OS)

Potencia de salida:

L+R≥660mW +660mW(16Ω,THD+N<1%)

L+R≥460mW +460mW(32Ω,THD+N<1%)

L+R≥50mW+50mW (300Ω, distorsión armónica total+ruido <1%

Diafonía de canales: ≥72dB

Respuesta en frecuencia:

20 Hz ~ 50 kHz: amortiguación <1,3 dB

20 Hz ~ 20 KHz: atenuación <0,2 dB

Distorsión armónica total (THD) + ruido: Aproximadamente 0,025 % (1 kHz/0 dB a 32 Ω)

Relación señal/ruido: ≥115dB (ponderado A)

Nivel de ruido:＜7,2 uV (ponderado A)

Gama dinámica: ≥107dB

Impedancia de salida:＜1Ω

Voltaje de salida pico: 11Vp-p

Especificaciones salida de auriculares (4.4mm, modo OS)

Potencia de salida:

L+R≥660mW +660mW(16Ω,THD+N<1%)

L+R≥460mW +460mW(32Ω,THD+N<1%)

L+R≥50mW+50mW (300Ω, distorsión armónica total+ruido <1%

Diafonía de canales: ≥72dB

Respuesta en frecuencia:

20 Hz ~ 50 kHz: amortiguación <1,3 dB

20 Hz ~ 20 KHz: atenuación <0,2 dB

Distorsión armónica total (THD) + ruido: Aproximadamente 0,025 % (1 kHz/0 dB a 32 Ω)

Relación señal/ruido: ≥115dB (ponderado A)

Nivel de ruido:＜7,2 uV (ponderado A)

Gama dinámica: ≥107dB

Impedancia de salida:＜1Ω

Voltaje de salida pico: 11Vp-p
